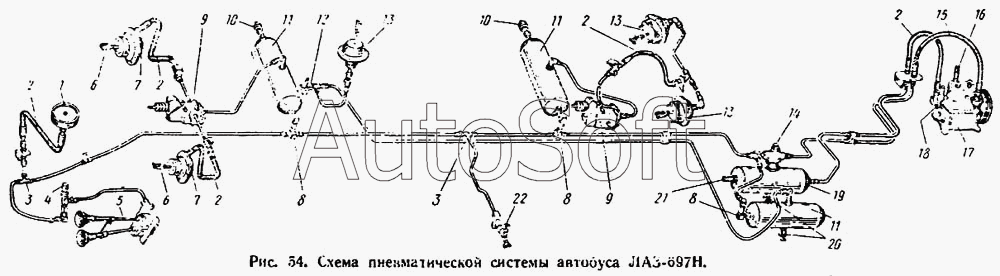

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Схема пневматической системы автобуса ЛАЗ-697Н
1
1
2
2
2
2
2
3
3
4
5
6
6
7
7
8
8
8
9
9
10
10
11
11
11
12
13
13
13
14
15
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3513111 | 1***1 | Трубка выпускного штуцера | |
| 120-3816028 | 1***8 | Шайба манометра уплотнительная | |
| 124-3513110 | 1***0 | Трубка выпускная в сборе | |
| 130Б-3514263 | 1***3 | Крышка рычага | |
| 201461-П8 | 2***8 | Болт М8х32 | |
| 221606-П8 | 2***8 | Винт М6х18 | |
| 250508-П8 | 2***8 | Гайка М6-6Н | |
| 250508-П8 | 2***8 | Гайка М6-6Н | |
| 250510-П8 | 2***8 | Гайка М8-6Н | |
| 250512-П2 | 2***2 | Гайка | |
| 250512-П2 | 2***2 | Гайка | |
| 250512-П2 | 2***2 | Гайка | |
| 250512-П2 | 2***2 | Гайка | |
| 250512-П2 | 2***2 | Гайка | |
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 252037-П8 | 2***8 | Шайба 6 пружинная | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 258252-П | 2***П | Шплинт-проволока 1,2х150 | |
| 262543-П2 | 2***2 | Пробка К3/8" | |
| 305265-П29 | 3***9 | Штуцер ввертной | |
| 305266-П29 | 3***9 | Штуцер | |
| 305284-П | 3***П | Угольник ввертный | |
| 417325-П8 | 4***8 | Гайка специальная | |
| 419770-П29 | 4***9 | Штуцер ввертной | |
| 421003-П29 | 4***9 | Гайка накидная | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421012-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421020-П29 | 4***9 | Штуцер ввертной | |
| 421023-П | 4***П | Штуцер ввертной | |
| 421023-П29 | 4***9 | Штуцер ввертной | |
| 421041-П | 4***П | Угольник ввертный | |
| 421077-П | 4***П | Тройник проходной | |
| 695-3513026 | 6***6 | Гайка крепления тройника | |
| 695-3514210 | 6***0 | Клапан в сборе | |
| 695-3514212 | 6***2 | Корпус клапана | |
| 695-3713026 | 6***6 | Гайка крепления тройника | |
| 695-3724047 | 6***7 | Втулка проходная провода габаритного фонаря | |
| 695Б-3506090 | 6***0 | Винт | |
| 695Б-3506090 | 6***0 | Винт | |
| 695Б-3506090 | 6***0 | Винт | |
| 695Б-3513086 | 6***6 | Стержень стяжной | |
| 695Б-3513086-В | 6***В | Стержень стягивающий | |
| 695Б-3513087-Б | 6***Б | Стержень стягивающий в сборе | |
| 695Б-3513087-Б | 6***Б | Стержень стягивающий в сборе | |
| 695Б-3513113 | 6***3 | Штуцер воздушного баллона выпускной | |
| 695Б-3513151 | 6***1 | Корпус обратного клапана | |
| 695Б-3513155 | 6***5 | Седло обратного клапана | |
| 695Б-3513156-А | 6***А | Прокладка седла обратного клапана | |
| 695Б-3513158 | 6***8 | Пружина обратного клапана | |
| 695Б-3513159 | 6***9 | Шарик обратного клапана | |
| 695Б-3514093 | 6***3 | Стержень стягивающий в сборе | |
| 695Б-3514094 | 6***4 | Стержень стягивающий | |
| 695Б-5108012 | 6***2 | Профиль основания инструментального ящика | |
| 695Б-5108028 | 6***8 | Профиль | |
| 695В-2935090 | 6***0 | Кольцо упорное | |
| 695В-3510067 | 6***7 | Прокладка | |
| 695В-3511032 | 6***2 | Корпус внутренний | |
| 695В-3511042 | 6***2 | Фильтр | |
| 695В-3511044 | 6***4 | Кольцо упорное | |
| 695В-3511052 | 6***2 | Пробка | |
| 695В-6108206 | 6***6 | Переходник | |
| 695Е-3513065 | 6***5 | Трубка сливного крана | |
| 695Е-3513081 | 6***1 | Хомут в сборе | |
| 695Е-3513081 | 6***1 | Хомут в сборе | |
| 695Е-3513095-Б | 6***Б | Поперечина крепления конденсационного баллона | |
| 695Е-3513095-Б | 6***Б | Поперечина крепления конденсационного баллона | |
| 695Е-3513097 | 6***7 | Уголок крепления воздушных баллонов | |
| 695Е-3513100 | 6***0 | Кран сливной в сборе | |
| 695Е-3721078 | 6***8 | Включатель сигнала обгона | |
| 695Е-3721096 | 6***6 | Труба в сборе | |
| 695ЕЭ-3513079 | 6***9 | Уголок крепления воздушных баллонов в сборе | |
| 695ЕЭ-3513083 | 6***3 | Рамка крепления воздушных баллонов в сборе | |
| 695ЕЭ-3513084 | 6***4 | Хомут с поперечиной крепления воздушных баллонов в сборе | |
| 695ЕЭ-3513092 | 6***2 | Поперечина крепления воздушных баллонов | |
| 695Ж-3506123 | 6***3 | Хомут | |
| 695М-3506122 | 6***2 | Хомут в сборе | |
| 695М-3506124 | 6***4 | Прокладка | |
| 695Н-3506094 | 6***4 | Кронштейн переходника | |
| 697-3506140 | 6***0 | Труба в сборе | |
| 697-3506141 | 6***1 | Труба | |
| 697Е-3721054 | 6***4 | Штуцер сигнала | |
| 697Е-3721056 | 6***6 | Гайка накидная | |
| 697Е-3721058 | 6***8 | Переходник | |
| 697Е-3721060 | 6***0 | Переходник трубки сигнала | |
| 697Е-3721062 | 6***2 | Прокладка | |
| 697Е-3721063 | 6***3 | Шайба | |
| 697Е-3721064 | 6***4 | Угольник | |
| 697Е-3721066 | 6***6 | Гайка специальная | |
| 697Е-3721070 | 6***0 | Штуцер ввертной | |
| 697Е-3721072 | 6***2 | Кронштейн крепления сигнала обгона в сборе | |
| 697Е-3721074 | 6***4 | Кронштейн крепления сигнала обгона | |
| 697Е-3721075 | 6***5 | Прокладка сигнала обгона | |
| 697Е-3721092 | 6***2 | Труба в сборе | |
| 697Е-3721094 | 6***4 | Труба | |
| 697Е-3721098 | 6***8 | Труба | |
| 698-3504156 | 6***6 | Переходник | |
| 698-3511025 | 6***5 | Корпус масловлагоотделителя | |
| 698-3511046 | 6***6 | Стержень стягивающий | |
| 698-3511050 | 6***0 | Прокладка | |
| 698-3511100 | 6***0 | Стакан в сборе | |
| 698-3511102 | 6***2 | Стакан | |
| 698-3511104 | 6***4 | Фланец | |
| 698-3513018 | 6***8 | Баллон воздушный в сборе | |
| 698-3513085 | 6***5 | Хомут воздушного баллона | |
| 698-3513085 | 6***5 | Хомут воздушного баллона | |
| 698-3513085 | 6***5 | Хомут воздушного баллона | |
| 699А-3511030 | 6***0 | Корпус внутренний в сборе | |
| 699А-3511034 | 6***4 | Крышка внутреннего корпуса | |
| 699А-3511066 | 6***6 | Пружина | |
| 699А-3570170 | 6***0 | Штуцер ввертной | |
| 1 | 6***0 | Комбинированный прибор (КП-111) | |
| 1 | 6***0 | Комбинированный прибор (КП-111) | |
| 2 | Л***0 | Шланг гибкий тормозных камер в сборе | |
| 2 | Л***0 | Шланг гибкий тормозных камер в сборе | |
| 3 | 4***П | Тройник проходной | |
| 4 | 6***6 | Включатель сигнала в сборе | |
| 5 | 6***6 | Сигнал обгона пневматический (С-42) | |
| 6 | 1***0 | Вилка штока передней тормозной камеры | |
| 7 | 1***8 | Камера тормозная передняя правая в сборе | |
| 7 | 1***9 | Камера тормозная передняя левая в сборе | |
| 8 | 6***0 | Клапан обратный в сборе | |
| 9 | 1***Б | Кран тормозной в сборе | |
| 10 | 6***0 | Датчик аварийного давления в пневматической системе в сборе | |
| 11 | 2***5 | Баллон воздушный в сборе | |
| 12 | 6***0 | Клапан включения усилителя в сборе | |
| 13 | 2***Т | Камера тормозная задняя в сборе | |
| 13 | 2***Т | Камера тормозная задняя в сборе | |
| 14 | 6***0 | Масловлагоотделитель в сборе | |
| 15 | 6***2 | Шланг высокого давления в сборе | |
| 16 | 1***6 | Шланг подвода воздуха к компрессору | |
| 17 | 1***Б | Компрессор с нижней крышкой и шкивом в сборе | |
| 18 | 1***2 | Регулятор давления в сборе | |
| 19 | 6***Б | Баллон воздушный в сборе | |
| 20 | 1***0 | Кран сливной в сборе | |
| 21 | 1***0 | Клапан предохранительный в сборе | |
| 21 | 1***0 | Кран сливной в сборе | |
| 22 | 1***1 | Кран отвода воздуха в сборе |
