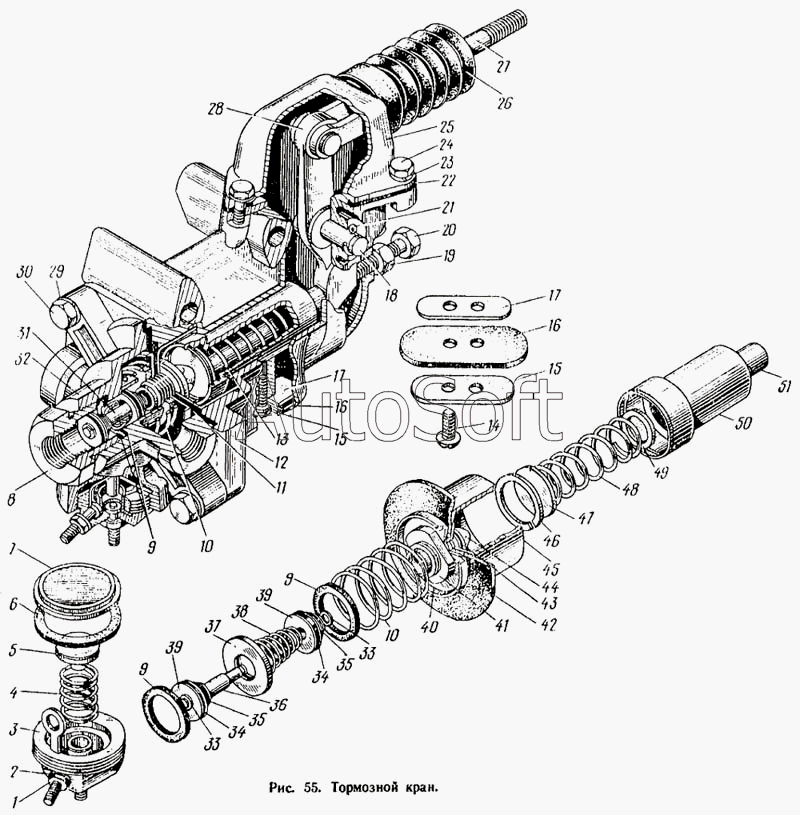

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Тормозной кран
36
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
35
20
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
6
1
2
3
4
5
7
8
9
9
9
9
10
10
11
12
13
14
15
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3514239 | 1***9 | Кольцо седла клапана уплотнительное | |
| 130-3514243 | 1***3 | Трубка стержня | |
| 201420-П8 | 2***8 | Болт М6х20 | |
| 252007-П | 2***П | Шайба 12 | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 695-5102480 | 6***0 | Косынка малая | |
| 695В-3514030 | 6***0 | Раскос | |
| 695ЕЭ-3514164 | 6***4 | Стойка в сборе | |
| 695ЕЭ-3514166 | 6***6 | Стойка | |
| 695ЕЭ-3514168 | 6***8 | Пластина | |
| 695ЕЭ-3514168 | 6***8 | Пластина | |
| 1 | 2***9 | Гайка М5-6Н | |
| 2 | 2***9 | Шайба 5 | |
| 3 | 1***0 | Колодка контактная в сборе | |
| 4 | 1***2 | Пружина основания контакта | |
| 5 | 1***5 | Основание контакта включателя сигнала "стоп" с контактом в сборе | |
| 6 | 1***6 | Прокладка контактной колодки включателя сигнала «стоп» | |
| 7 | 1***5 | Диафрагма включателя сигнала «стоп» | |
| 8 | 1***7 | Пробка тормозного крана | |
| 9 | 1***А | Прокладка пробки тормозного крана уплотнительная | |
| 9 | 1***А | Прокладка седла клапана регулировочная | |
| 10 | 1***5 | Пружина диафрагмы тормозного крана возвратная | |
| 11 | 1***Б | Диафрагма тормозного крана в сборе | |
| 12 | 1***Б | Корпус тормозного крана | |
| 13 | 1***Б | Пружина тормозного крана уравновешивающая малая в сборе | |
| 14 | 4***8 | Винт | |
| 15 | 1***6 | Крышка выпускного отверстия тормозного крана | |
| 16 | 1***5 | Уплотнитель выпускного отверстия тормозного крана | |
| 17 | 1***7 | Прокладка крышки выпускного отверстия тормозного крана | |
| 18 | 1***6 | Ось малого рычага | |
| 19 | 2***8 | Гайка М8-6Н | |
| 20 | 3***8 | Болт регулировочный | |
| 21 | 2***П | Шплинт 4х25 | |
| 22 | 1***3 | Прокладка корпуса тормозного крана | |
| 23 | 2***2 | Шайба 6 пружинная | |
| 24 | 2***8 | Болт М6х20 | |
| 25 | 1***3 | Крышка корпуса тормозного крана | |
| 26 | 1***5 | Чехол защитный | |
| 27 | 6***Б | Тяга тормозного клапана в сборе | |
| 28 | 1***3 | Рычаг тормозного крана | |
| 29 | 2***2 | Шайба 8 пружинная | |
| 30 | 2***8 | Болт М8-6gх25 | |
| 31 | 1***2 | Клапан тормозного крана в сборе | |
| 32 | 1***Б | Крышка тормозного крана | |
| 33 | 2***2 | Гайка стержня | |
| 34 | 1***1 | Корпус клапана тормозного крана | |
| 35 | 1***5 | Шайба клапана тормозного крана малая | |
| 36 | 1***В | Стержень клапана тормозного крана | |
| 37 | 1***2 | Седло клапана тормозного крана впускное | |
| 38 | 1***8 | Пружина клапана тормозного крана | |
| 39 | 1***3 | Шайба клапана тормозного крана большая | |
| 40 | 1***1 | Шайба диафрагмы тормозного крана | |
| 41 | 1***9 | Гайка диафрагмы тормозного крана | |
| 42 | 1***0 | Диафрагма тормозного крана | |
| 43 | 1***6 | Прокладка выпускного седла клапана | |
| 44 | 1***Б | Седло клапана тормозного крана выпускное | |
| 45 | 1***7 | Направляющая диафрагмы тормозного крана | |
| 46 | 3***2 | Кольцо опорной шайбы стопорное | |
| 47 | 1***6 | Шайба малой уравновешивающей пружины опорная | |
| 48 | 1***Б | Пружина тормозного крана уравновешивающая малая | |
| 49 | 1***Б | Прокладка малой уравновешивающей пружины регулировочная | |
| 50 | 1***Б | Стакан уравновешивающей пружины малый | |
| 51 | 1***7 | Пятка стакана малой уравновешивающей пружины |
