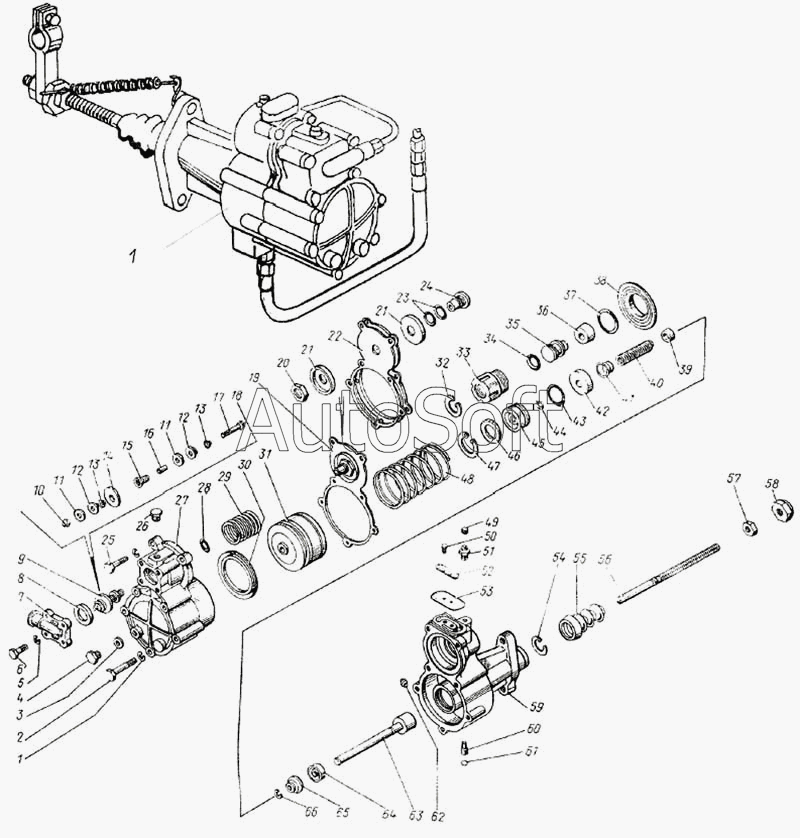

Каталог запасных частей к технике: ЛАЗ 5252. Усилитель привода управления сцеплением (модели 52528, 52528А)
40
48
47
46
45
44
43
42
41
49
39
38
37
36
35
34
33
32
58
66
65
64
63
62
61
60
59
31
57
56
55
54
53
52
51
50
4
12
12
11
11
10
9
8
7
6
5
13
13
3
2
1
100
22
30
29
28
27
26
25
24
23
18
21
21
20
19
17
16
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5320-1609552 | 5***2 | Поршень выключения сцепления усилителя в сборе | |
| 5320-1609556 | 5***6 | Уплотнение поршня в сборе | |
| 5320-1609592 | 5***2 | Поршень пневматический усилителя в сборе | |
| 5320-1909536 | 5***6 | Поршень | |
| 1 | 1***7 | Шайба 8 пружинная | |
| 2 | 1***1 | Болт М8х70 | |
| 3 | 1***0 | Прокладка 10х16х1,5 | |
| 4 | 8***1 | Пробка переднего корпуса | |
| 5 | 1***7 | Шайба 8 пружинная | |
| 6 | 1***1 | Болт М8х25 | |
| 7 | 5***1 | Крышка подвода воздуха усилителя | |
| 8 | 1***0 | Прокладка 24х32х0,5 | |
| 9 | 5***8 | Клапан редуктора усилителя в сборе | |
| 10 | 2***2 | Гайка М4 | |
| 11 | 8***7 | Шайба клапана большая | |
| 12 | 5***5 | Корпус клапана | |
| 13 | 5***1 | Шайба клапана малая | |
| 14 | 5***7 | Седло клапана | |
| 15 | 5***9 | Пружина клапана | |
| 16 | 5***3 | Трубка стержня клапана | |
| 17 | 5***1 | Стержень клапана | |
| 18 | 5***4 | Поршень следящий редуктора усилителя с корпусом в сборе | |
| 19 | 5***0 | Диафрагма редуктора усилителя в сборе | |
| 20 | 8***2 | Гайка диафрагмы | |
| 21 | 5***2 | Шайба диафрагмы | |
| 22 | 5***1 | Диафрагма редуктора усилителя | |
| 23 | 5***6 | Прокладка седла диафрагмы | |
| 24 | 5***4 | Седло диафрагмы | |
| 25 | 1***1 | Болт | |
| 26 | 2***1 | Пробка КГ1/8" | |
| 27 | 5***5 | Корпус усилителя передний | |
| 28 | 8***6 | Кольцо уплотнительное седла диафрагмы | |
| 29 | 5***3 | Пружина диафрагмы | |
| 30 | 5***7 | Манжета поршня | |
| 31 | 5***3 | Поршень пневматический усилителя | |
| 32 | 8***0 | Кольцо стопорное | |
| 33 | 5***3 | Корпус следящего поршня | |
| 34 | 8***5 | Кольцо уплотнительное следящего поршня | |
| 35 | 5***7 | Поршень следящий усилителя | |
| 36 | 5***9 | Манжета следящего поршня | |
| 37 | 8***4 | Кольцо уплотнительное корпуса | |
| 38 | 5***5 | Втулка заднего корпуса усилителя | |
| 39 | 5***1 | Втулка упорная пружины уплотнения поршня | |
| 40 | 5***5 | Пружина распорная уплотнения поршня | |
| 41 | 5***3 | Втулка распорная пружины уплотнения поршня | |
| 42 | 8***6 | Манжета 13х38 уплотнения поршня в сборе | |
| 43 | 8***4 | Кольцо уплотнительное корпуса | |
| 44 | 8***5 | Кольцо уплотнительное поршня | |
| 45 | 5***9 | Корпус уплотнения поршня усилителя | |
| 46 | 8***8 | Шайба корпуса уплотнения поршня | |
| 47 | 8***3 | Кольцо упорное | |
| 48 | 5***1 | Пружина поршня | |
| 49 | 5***7 | Колпачок перепускного клапана | |
| 50 | 1***1 | Винт М6х10 крепления крышки выпускного отверстия | |
| 51 | 5***1 | Клапан перепускной заднего корпуса | |
| 52 | 5***7 | Крышка выпускного отверстия усилителя | |
| 53 | 5***5 | Уплотнитель выпускного отверстия усилителя | |
| 54 | 8***0 | Кольцо стопорное | |
| 55 | 5***9 | Чехол защитный заднего корпуса усилителя | |
| 56 | 5***7 | Толкатель поршня | |
| 57 | 1***1 | Гайка М12х1,25 | |
| 58 | 5***8 | Гайка сферическая толкателя поршня | |
| 59 | 5***7 | Корпус усилителя задний | |
| 60 | 5***1 | Жиклер усилителя | |
| 61 | 8***7 | Шарик П7.144 мм | |
| 62 | 8***9 | Седло заднего корпуса усилителя | |
| 63 | 5***3 | Поршень выключения сцепления усилителя | |
| 64 | 8***3 | Манжета 13,4х28 поршня в сборе | |
| 65 | 5***5 | Втулка распорная манжеты поршня | |
| 66 | 8***4 | Кольцо упорное поршня | |
| 100 | П***я | Пневмогидроусилитель привода управления сцеплением |
