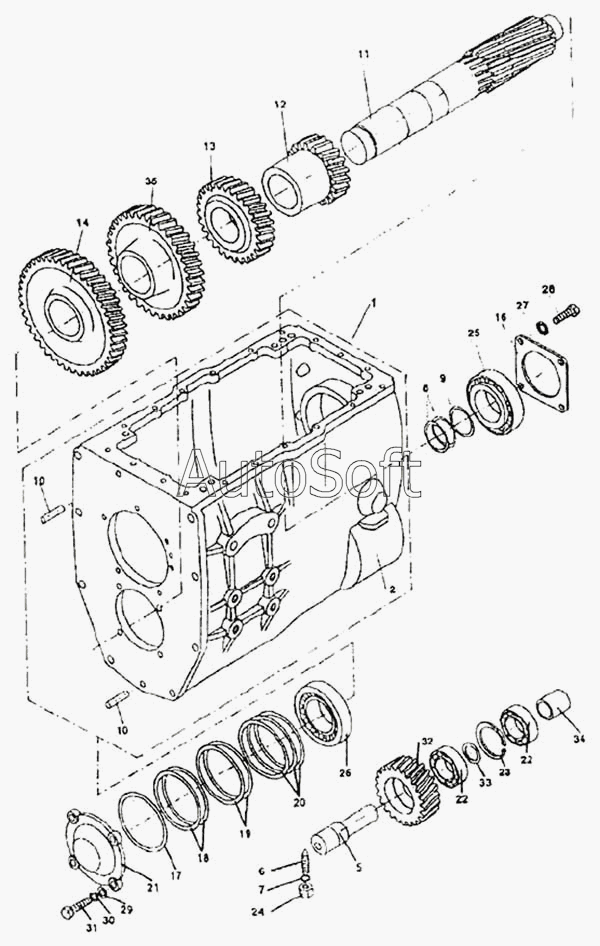

Каталог запасных частей к технике: ЛАЗ 5252. Коробка передач (модель 52527)
20
35
34
33
32
31
30
29
28
27
26
25
24
23
22
22
21
1
19
18
17
16
14
13
12
11
10
10
9
8
7
6
5
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Картер коробки передач | |
| 2 | 1***5 | Картер коробки передач | |
| 5 | 1***2 | Ось шестерни промежуточной | |
| 6 | 1***4 | Стопор оси шестерни промежуточной | |
| 7 | 1***5 | Шайба | |
| 8 | 1***6 | Шайба регулировочная | |
| 9 | 1***7 | Шайба регулировочная | |
| 10 | 1***3 | Штифт | |
| 11 | 1***1 | Вал промежуточный КП | |
| 12 | 1***2 | Шестерня 2-ой передачи промежуточного вала | |
| 13 | 1***3 | Шестерня 3-ей передачи промежуточного вала | |
| 14 | 1***6 | Шестерня привода промежуточного вала | |
| 16 | 1***8 | Пластина | |
| 17 | 1***2 | Шайба установочная | |
| 18 | 1***3 | Шайба регулировочная | |
| 19 | 1***4 | Шайба регулировочная | |
| 20 | 1***5 | Шайба регулировочная | |
| 21 | 1***1 | Крышка переднего подшипника промежуточного вала | |
| 22 | 1***9 | Подшипник 6306А | |
| 23 | 1***7 | Кольцо упорное | |
| 24 | 1***6 | Гайка стопорная | |
| 25 | 1***3 | Подшипник 30310А | |
| 26 | 1***6 | Подшипник 3021ЗА | |
| 27 | Ш***а | Шайба | |
| 28 | Б***5 | Болт М12-6gх25 | |
| 29 | Ш***2 | Шайба 12 | |
| 30 | Ш***Т | Шайба 12Т | |
| 31 | Б***0 | Болт М12-6gх30 | |
| 32 | 1***2 | Шестерня промежуточная | |
| 33 | 1***8 | Кольцо промежуточное | |
| 34 | 1***3 | Втулка | |
| 35 | 1***9 | Шестерня 4-ой передачи промежуточного вала |
