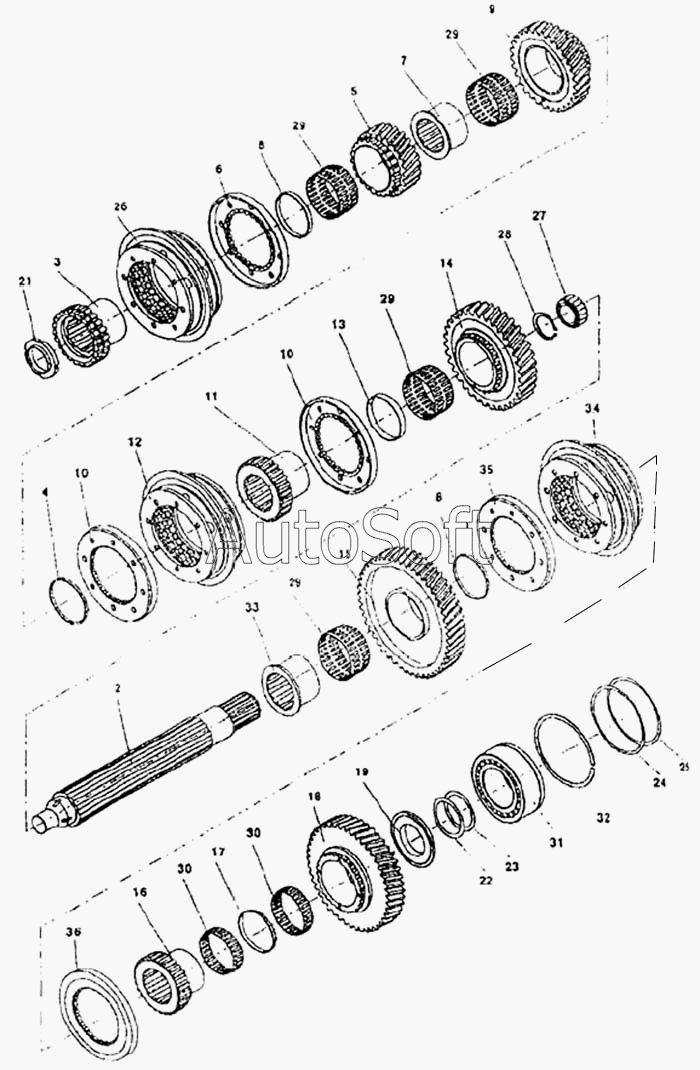

Каталог запасных частей к технике: ЛАЗ 5252. Механизм коробки передач (модель 52527)
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
26
27
28
29
29
29
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 1***5 | Вал вторичный КП | |
| 3 | 1***1 | Ступица муфты синхронизатора 4-ой и 5-ой передач | |
| 4 | 1***5 | Кольцо промежуточное | |
| 5 | 1***4 | Шестерня 4-ой передачи вторичного вала | |
| 6 | 1***8 | Обойма синхронизатора 4-ой передачи | |
| 7 | 1***3 | Втулка подшипника шестерни 3-й передачи | |
| 8 | 1***0 | Кольцо промежуточное | |
| 9 | 1***3 | Шестерня 3-й передачи вторичного вала | |
| 10 | 1***2 | Обойма синхронизатора 2-й и 3-й передач | |
| 11 | 1***9 | Ступица муфты синхронизатора 2-й и 3-й передач | |
| 12 | 1***6 | Синхронизатор 2-й и 3-й передач | |
| 13 | 1***4 | Кольцо промежуточное | |
| 14 | 1***2 | Шестерня 2-й передачи вторичного вала | |
| 15 | 1***0 | Шестерня 1-й передачи вторичного вала | |
| 16 | 1***7 | Ступица муфты синхронизатора 1-й передачи и заднего хода | |
| 17 | 1***3 | Кольцо промежуточное | |
| 18 | 1***2 | Шестерня заднего хода вторичного вала | |
| 19 | 1***7 | Шайба упорная | |
| 21 | 1***6 | Гайка | |
| 22 | 1***4 | Шайба регулировочная | |
| 23 | 1***5 | Шайба регулировочная | |
| 24 | 1***6 | Шайба регулировочная | |
| 25 | 1***7 | Шайба регулировочная | |
| 26 | 1***7 | Синхронизатор 4-й и 5-й передач | |
| 27 | 1***0 | Подшипник вторичного вала передний РLС 44-18 К35х60х26 | |
| 28 | 1***0 | Кольцо упорное | |
| 29 | 1***2 | Подшипник игольчатый INАF-94192.1 К85х92х48 | |
| 30 | 1***3 | Подшипник игольчатый INАF-93640 К85х92х20 | |
| 31 | 1***0 | Подшипник вторичного вала задний 22313N | |
| 32 | 1***1 | Кольцо упорное | |
| 33 | 1***0 | Втулка подшипника шестерни 1-й передачи | |
| 34 | 1***5 | Синхронизатор 1-й передачи | |
| 35 | 1***6 | Обойма синхронизатора 1-й передачи | |
| 36 | 1***7 | Диск |
