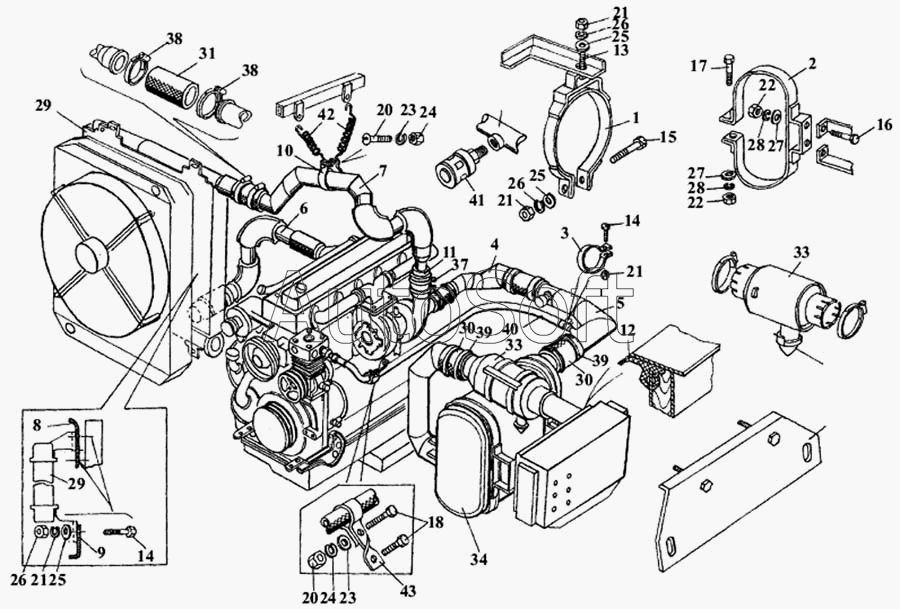

Каталог запасных частей к технике: ЛАЗ 5252. Установка системы питания двигателя D10TSLL-160E2 воздухом
33
33
23
23
24
24
25
25
25
26
26
26
27
27
28
28
29
29
30
30
31
22
22
34
37
38
38
39
39
40
41
42
43
12
2
3
4
5
6
7
8
9
10
11
1
13
14
14
15
16
17
18
20
20
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Кронштейн | |
| 2 | 5***5 | Кронштейн | |
| 3 | 5***0 | Хомут | |
| 4 | 5***0 | Труба всасывающая | |
| 5 | 5***0 | Труба всасывающая | |
| 6 | 5***0 | Труба воздушная | |
| 7 | 5***0 | Труба воздушная | |
| 8 | 5***0 | Уголок верхний с болтами | |
| 9 | 5***0 | Уголок нижний с болтами | |
| 10 | 5***0 | Хомут | |
| 11 | 5***8 | Шланг | |
| 12 | 5***4 | Профиль ПР-038-10 | |
| 13 | 2***9 | Болт М8-6gх16 | |
| 14 | 2***9 | Болт М8-6gх25 | |
| 15 | 2***9 | Болт М8х50 | |
| 16 | 2***9 | Болт М10-6gх20 | |
| 17 | 2***9 | Болт М10-6gх25 | |
| 18 | 2***8 | Болт М6х20 | |
| 19 | 2***9 | Винт М6-6gх45 | |
| 20 | 2***9 | Гайка М6-6Н | |
| 21 | 2***9 | Гайка М8-6Н | |
| 22 | 2***9 | Гайка М10-6Н | |
| 23 | 2***9 | Шайба 6 | |
| 24 | 2***9 | Шайба 6 пружинная | |
| 25 | 2***9 | Шайба 8 | |
| 26 | 2***9 | Шайба 8 | |
| 27 | 2***9 | Шайба 10 | |
| 28 | 2***9 | Шайба 10 | |
| 29 | 5***К | Радиатор воздушный | |
| 30 | 5***4 | Шланг RАВА | |
| 31 | 5***6 | Шланг DАWSОN | |
| 32 | 5***2 | Шланг | |
| 33 | 5***4 | Фильтр воздушный предварительной очистки | |
| 34 | 5***8 | Фильтр воздушный конечной очистки | |
| 35 | 5***8 | Хомут червячный | |
| 36 | 5***0 | Хомут червячный | |
| 37 | 5***2 | Хомут червячный | |
| 38 | 5***5 | Хомут червячный | |
| 39 | 5***8 | Хомут червячный | |
| 40 | 5***2 | Рукав | |
| 41 | 5***0 | Индикатор засоренности ИЗМ-500 | |
| 42 | 4***6 | Пружина | |
| 43 | 4***4 | Хомут |
