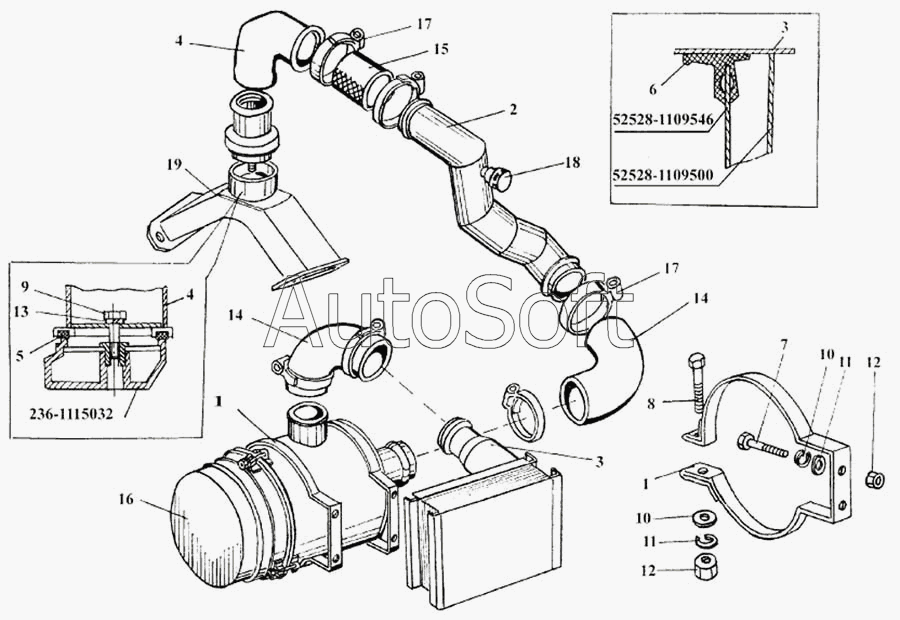

Каталог запасных частей к технике: ЛАЗ 5252. Установка системы питания двигателя ЯМЗ-236А воздухом
10
10
236-1115032
18
17
17
16
15
14
14
13
12
12
11
11
9
8
7
6
5
4
4
3
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236-1115032 | 2***2 | Патрубок соединительный | |
| 52528А-1100007-20 | 5***0 | Система питания двигателя ЯМЗ-236А воздухом | |
| 1 | 4***5 | Кронштейн крепления воздушного фильтра | |
| 2 | 5***0 | Труба воздушная | |
| 3 | 5***0 | Труба переходная | |
| 4 | А***0 | Патрубок угловой | |
| 5 | А***0 | Прокладка | |
| 6 | 5***4 | Профиль Пр-038-10 [L=500мм] | |
| 7 | 2***9 | Болт М10-6gх20 | |
| 8 | 2***9 | Болт М10-6gх25 | |
| 9 | 2***3 | Болт М12х1,25-6gх25 | |
| 10 | 2***8 | Гайка М10-6Н | |
| 11 | 2***9 | Шайба 10 | |
| 12 | 2***9 | Шайба 10 | |
| 13 | 2***7 | Шайба 12 Л | |
| 14 | 5***5 | Шланг угловой | |
| 15 | 5***9 | Шланг соединительный | |
| 16 | 7***2 | Фильтр воздушный в сборе | |
| 17 | 5***7 | Хомут червячный | |
| 18 | 5***0 | Индикатор засоренности ИЗМ-500 |
