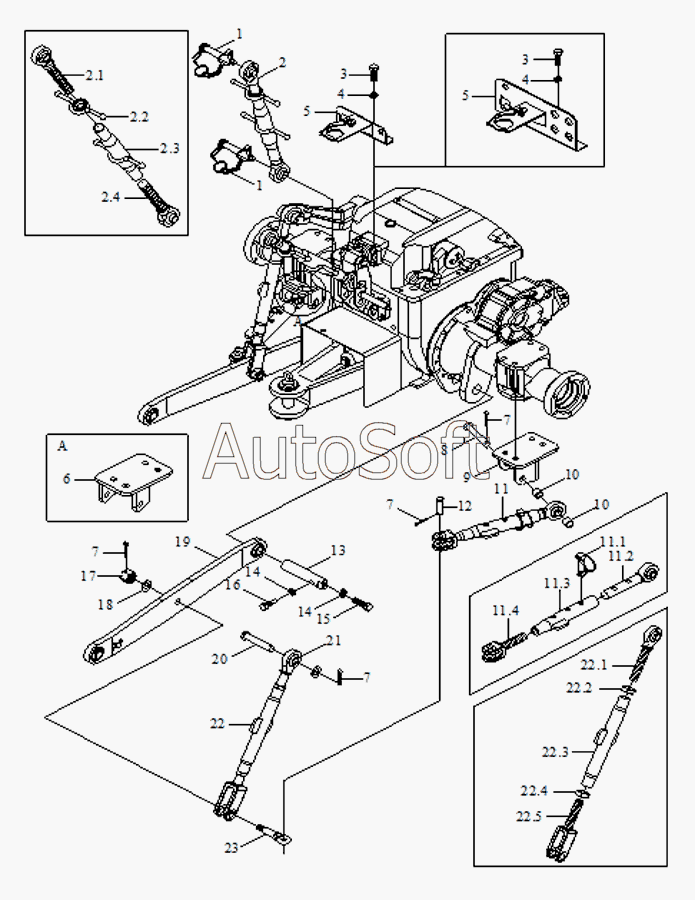

Каталог запасных частей к технике: Foton TA60 (2010). Suspension Mechanism Assembly
1
1
2
2.1
2.2
2.3
2.4
3
3
4
4
5
5
5
6
7
7
7
7
8
9
10
10
11
11.1
11.2
11.3
11.4
12
13
14
14
15
16
17
18
19
20
21
22
22.1
22.2
22.3
22.4
22.5
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***5 | Latch assembly, upper link | |
| 10 | F***5 | Sleeve | |
| 11 | F***1 | Gag post assembly | |
| 11.1 | F***3 | Locking pin unit,gag post | |
| 11.2 | F***1 | Ball head assembly, telescopic rod | |
| 11.3 | F***2 | Telescopic pipeline weldment | |
| 11.4 | F***8 | Adjusting screw rod, gag post | |
| 12 | G***0 | Clevis pin with head B8X65 | |
| 13 | F***6 | Connecting pin, lower link | |
| 14 | G***7 | Spring washer | |
| 15 | G***0 | Bolt | |
| 16 | F***7 | Locating bolt | |
| 17 | G***0 | Nut M20-Zn.D | |
| 18 | F***3 | lower link assembly | |
| 19 | G***5 | Plain washer | |
| 2 | F***4 | Upper link assembly | |
| 2.1 | F***9 | Front adjusting rod assembly, upper link | |
| 2.2 | F***8 | Locking cap nut assembly, upper link | |
| 2.3 | F***7 | Screw tube assembly, upper link | |
| 2.4 | F***6 | Front adjusting rod assembly, upper link | |
| 20 | F***2 | Upper connecting pin, lift link | |
| 21 | F***3 | Plain washer | |
| 22 | F***2 | Lift link assembly | |
| 22.1 | F***5 | Upper adjusting rod unit, lift link | |
| 22.2 | F***7 | Locking nut | |
| 22.3 | F***4 | Screw tube weldment, lift link | |
| 22.4 | F***0 | Locking nut | |
| 22.5 | F***6 | Lower cinnecting fork, lift link | |
| 23 | F***1 | Lower cinnecting fork, lift link | |
| 3 | G***0 | Bolt | |
| 4 | G***7 | Spring washer | |
| 5 | F***7 | Fixed keeper unit, upper link | |
| 5 | F***1 | Fixed keeper unit, upper link | |
| 6 | F***6 | Left bracket weldment, gag post | |
| 7 | G***0 | Split pin | |
| 8 | F***4 | Connecting pin, gag post | |
| 9 | F***8 | Right bracket weldment, gag post |
