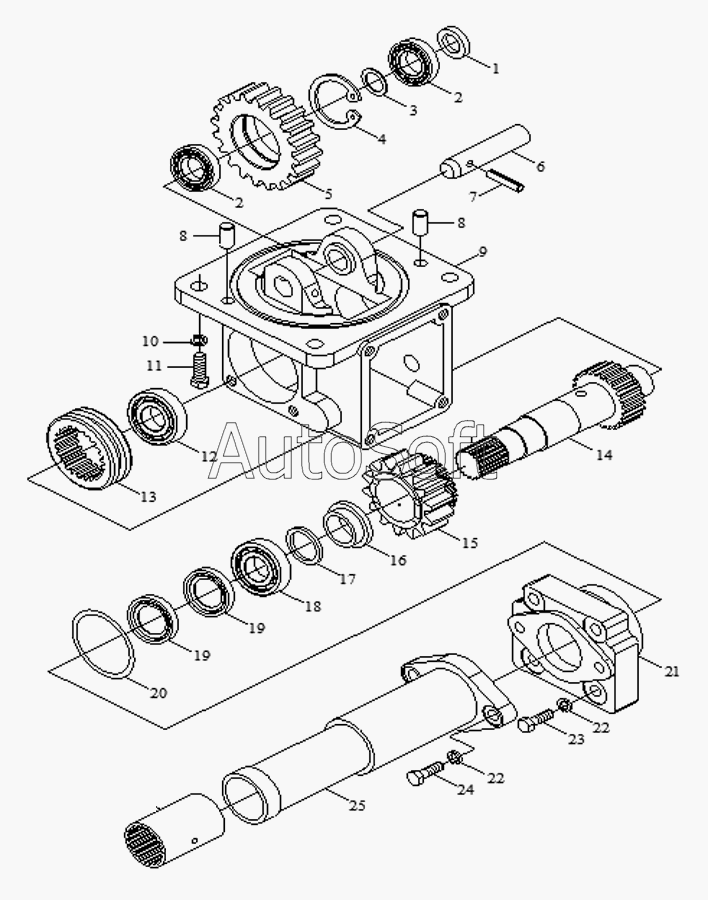

Каталог запасных частей к технике: Foton TA60 (2010). Transfer Case Assembly-3(Specific for fortified chassis)
15
26
25
24
23
22
22
21
20
19
19
18
17
16
14
1
13
12
11
10
9
8
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***6 | Spacer bush | |
| 2 | G***4 | cylindrical roller bearing | |
| 3 | F***4 | Washer | |
| 4 | G***1 | Circlip for shaft | |
| 5 | F***1 | middle gear shaft-2 | |
| 6 | F***2 | middle shaft | |
| 7 | G***9 | Pin | |
| 8 | G***9 | Pin | |
| 9 | F***1 | Transfer case | |
| 10 | G***3 | Washer | |
| 11 | G***3 | Bolt | |
| 12 | G***4 | Bearing | |
| 13 | F***5 | Gear sleeve,I-Iigear | |
| 14 | F***5 | Driven gear of transfer case | |
| 15 | F***5 | Driven gear of transfer case | |
| 16 | F***1 | spacer | |
| 17 | F***2 | sadjusting spacer | |
| 18 | G***4 | Bearing | |
| 19 | G***1 | Oil sealing | |
| 20 | G***1 | O-ring | |
| 21 | F***7 | oil sealing housing | |
| 22 | G***3 | Washer | |
| 23 | G***3 | Bolt | |
| 24 | F***8 | Output shaft | |
| 25 | G***3 | Bolt | |
| 26 | F***0 | Guard cap weldment(I) |
