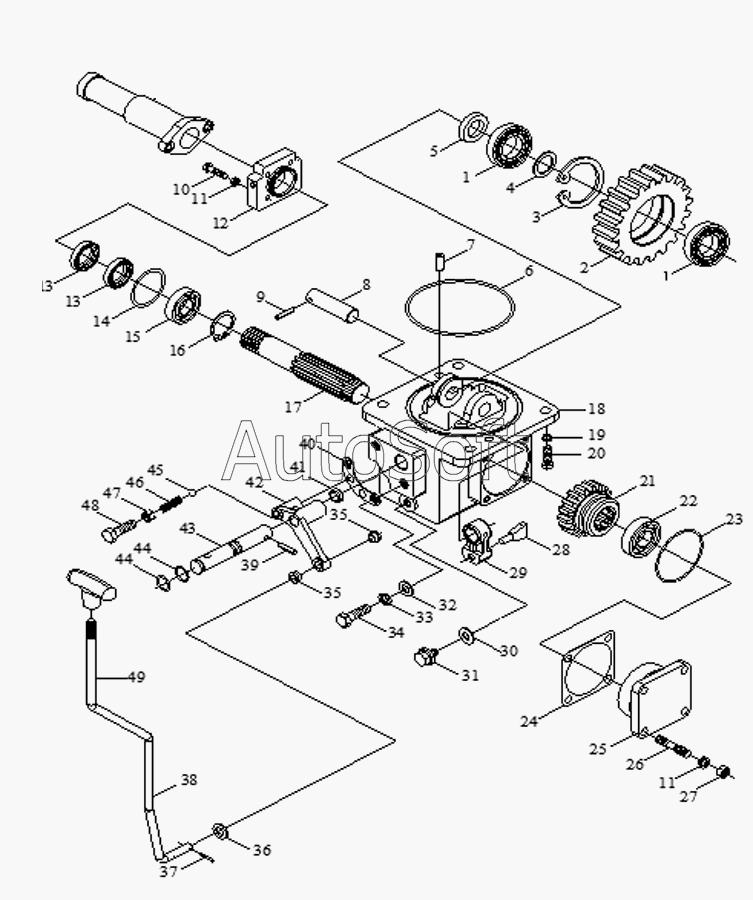

Каталог запасных частей к технике: Foton TA60 (2010). Transfer Case Assembly-4 (specific for ordinary chassis)
37
24
25
26
27
28
28
29
30
31
32
33
34
35
35
36
23
38
39
39
40
41
42
43
44
44
45
46
47
48
49
11
11
1
1
2
2
3
4
5
6
7
8
9
10
12
13
13
14
15
16
17
18
19
20
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT554.42.001 | F***1 | Transfer Case Assembly | |
| FT554.42.001 | F***1 | Transfer Case Assembly | |
| FT554.42.001 | F***1 | Transfer Case Assembly | |
| 1 | G***7 | Cylindrical roller bearingNF304 | |
| 2 | F***1 | Middle gear | |
| 2 | F***1 | Middle gear | |
| 3 | G***6 | Circlip for hole 52 | |
| 4 | F***4 | Washer | |
| 5 | F***6 | Spacer bush | |
| 6 | G***2 | O-seal ring | |
| 7 | G***6 | Parallel pin D12x28 (D14x30) | |
| 8 | F***1 | Middle shaft | |
| 9 | G***6 | Pin | |
| 10 | G***2 | Болт M12x50 | |
| 11 | G***7 | Single coil spring lock washer 10 | |
| 12 | F***7 | Oil sealing seat | |
| 13 | G***8 | Oil sealing | |
| 14 | G***2 | O-seal ring | |
| 15 | G***4 | Bearing | |
| 16 | G***1 | Circlip for shaft | |
| 17 | F***8 | Output shaft | |
| 18 | F***1 | Transfer case | |
| 19 | G***3 | Шайба 12 | |
| 20 | G***3 | Болт M12x35 | |
| 21 | F***5 | Sliding gear, transfer case | |
| 21 | F***5 | Sliding gear, transfer case | |
| 21 | F***5 | Sliding gear, transfer case | |
| 22 | G***4 | Deep groove ball bearing 6206 | |
| 23 | G***2 | Кольцевое уплотнение 20X2.65 | |
| 24 | F***6 | Gasket | |
| 25 | F***3 | Bearing cap | |
| 26 | G***8 | Stud GM10-M10x25-Zn.D | |
| 27 | G***0 | Nut M10-Zn.D | |
| 28 | F***8 | Gear fork block | |
| 28 | F***8 | Gear fork block | |
| 29 | F***3 | Gear fork seat | |
| 30 | F***2 | Washer | |
| 31 | F***0 | Hexagon plug | |
| 32 | G***1 | Шайба 12 | |
| 33 | G***3 | Шайба 12 | |
| 34 | G***3 | Болт M12x35 | |
| 35 | F***7 | lever plate | |
| 36 | G***1 | Шайба 12 | |
| 37 | G***1 | Шплинт 3.2x25 | |
| 38 | F***4 | control rod | |
| 39 | G***1 | spring column pin | |
| 39 | G***1 | spring column pin | |
| 40 | F***1 | space fastness block | |
| 41 | F***2 | space limit sleeve | |
| 42 | F***5 | shaft for gear fork housing | |
| 43 | F***2 | Gear fork shaft | |
| 44 | G***1 | O-seal ring | |
| 45 | G***8 | Steel bal | |
| 46 | F***a | spring | |
| 47 | G***3 | Nut | |
| 48 | G***6 | Болт M12x1.5x35 | |
| 49 | F***a | spring |
