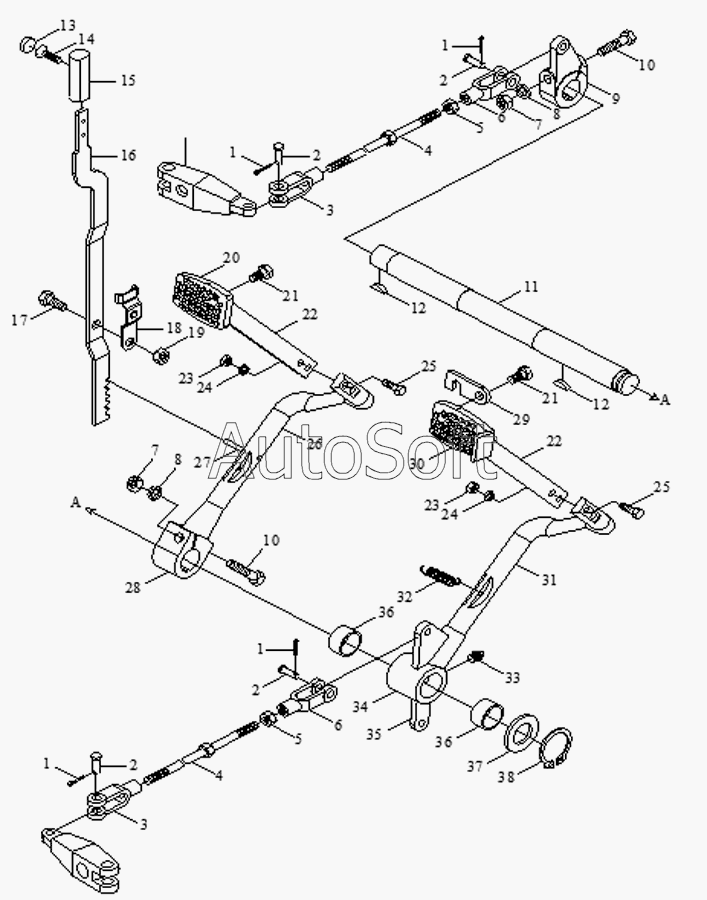

Каталог запасных частей к технике: Foton TA60 (2010). Brake Assembly-1
29
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
18
30
31
31
32
33
34
34
35
36
36
37
38
9
1
1
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
10
10
11
11
12
12
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT65.43.001 | F***1 | brake assembly | |
| FT65.43B.001 | F***1 | brake assembly | |
| FT700.43.001 | F***1 | brake assembly | |
| FT700.43B.001 | F***1 | brake assembly | |
| 1 | G***1 | Pin | |
| 2 | G***2 | Pin | |
| 3 | F***2 | Left-hand rod clevis | |
| 4 | F***3 | Brake long pull rod unit | |
| 5 | G***0 | Nut | |
| 6 | F***4 | Right-hand rod clevis | |
| 7 | G***0 | Nut | |
| 8 | G***3 | Washer | |
| 9 | F***3 | left rocker of brake pedal | |
| 10 | G***2 | Bolt | |
| 11 | F***4 | brake padel roll | |
| 11 | F***4 | brake padel roll | |
| 12 | G***9 | Woodruff key | |
| 13 | F***1 | Handle cap | |
| 14 | G***8 | Screw | |
| 15 | F***0 | handle | |
| 16 | F***A | packing lock plate | |
| 16 | F***A | packing lock plate | |
| 17 | G***3 | Bolt | |
| 18 | F***6 | spring piece | |
| 19 | G***2 | Nut | |
| 20 | F***4 | brake padel left | |
| 21 | F***2 | screw | |
| 22 | F***9 | braking padel connecting shaft | |
| 23 | G***2 | Nut | |
| 24 | G***3 | Washer | |
| 25 | G***7 | Bolt | |
| 26 | F***6 | Brake pedal rod,left | |
| 26 | F***6 | Brake pedal rod,left | |
| 27 | G***9 | Pin | |
| 28 | F***8 | Brake pedal seat,left | |
| 29 | F***0 | interlock plate | |
| 30 | F***1 | brake padel right | |
| 31 | F***5 | brake padel right | |
| 31 | F***5 | brake padel right | |
| 32 | F***5 | Pedal return spring, clutch | |
| 33 | J***1 | Oil cup M10x1 | |
| 34 | F***7 | brake padel seat,right | |
| 34 | F***7 | brake padel seat,right | |
| 35 | F***3 | bracket | |
| 36 | F***7 | brake padel right bush | |
| 37 | G***1 | Washer | |
| 38 | G***2 | Circlip for shaft |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
