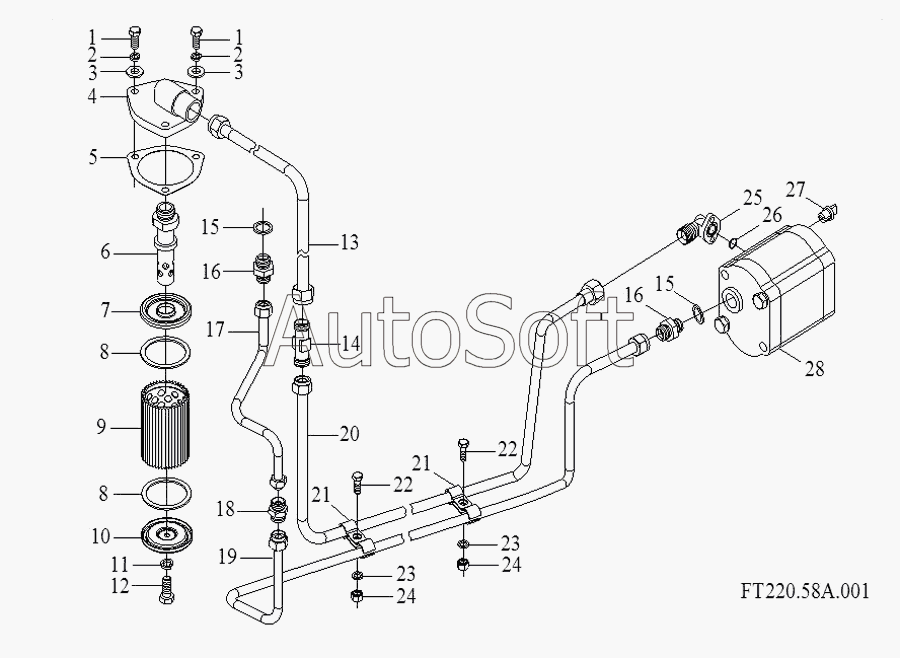

Каталог запасных частей к технике: Foton Europard 25 (2010). Oil pump and pipe assembly-1
FT220.58A.001
1
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
21
22
22
23
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT220.58A.001 | F***1 | Oil pump and pipe assembly | |
| 1 | G***3 | Болт M12x35 | |
| 2 | G***3 | Шайба 12 | |
| 3 | G***1 | Шайба 12 | |
| 4 | F***5 | filter cover | |
| 5 | F***4 | paper gasket | |
| 6 | F***6 | center pipe of filter | |
| 7 | F***7 | upper cover of filter screen | |
| 8 | F***9 | sealing washer | |
| 9 | F***0 | filter screen assembly | |
| 10 | F***8 | lower cover of filter screen | |
| 11 | G***1 | Шайба 12 | |
| 12 | G***3 | Болт M12x35 | |
| 13 | F***2 | oil suction pipe weldment1 | |
| 14 | F***2 | oil pipe coupling 1 | |
| 15 | J***2 | Шайба комбинированная 27 | |
| 16 | F***2 | sheath type of straight through coupling | |
| 17 | F***0 | Oil inlet pipe assembly for distributor | |
| 18 | F***1 | Direct joint body | |
| 19 | F***1 | pressure-oil pipe assembly | |
| 20 | F***1 | oil suction pipe weldment | |
| 21 | F***8 | oil pipe ferrule and rubber washer agglutination | |
| 22 | G***1 | Bolt | |
| 23 | G***3 | Шайба 12 | |
| 24 | G***0 | Гайка М6 | |
| 25 | F***6 | oil pipe union, front gear pump | |
| 26 | G***1 | O-seal ring | |
| 27 | F***7 | Crosss lider | |
| 28 | F***2 | CBJ30-E6-W5Bgear pump |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
