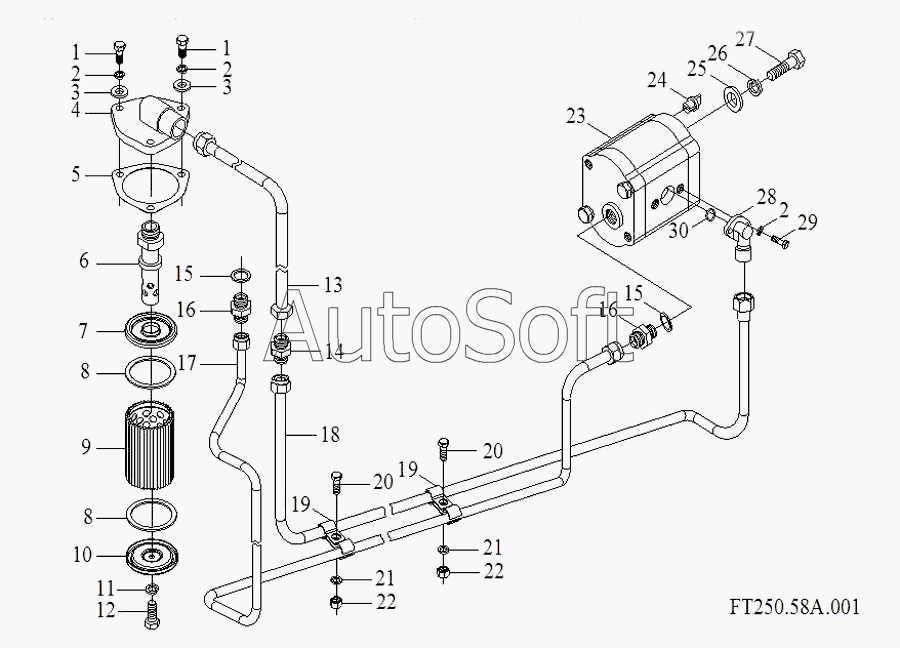

Каталог запасных частей к технике: Foton Europard 25 (2010). Oil pump and pipe assembly-1
15
15
30
29
28
27
26
25
24
23
22
22
21
21
20
20
19
19
18
17
16
16
FT250.58A.001
14
13
12
11
10
9
8
8
7
6
5
4
3
3
2
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT220.58A.001 | F***1 | Oil pump and pipe assembly | |
| FT250.58A.001 | F***1 | oil pump and pipe assembly | |
| 1 | G***3 | Болт M12x35 | |
| 2 | G***3 | Шайба 12 | |
| 3 | G***1 | Шайба 12 | |
| 4 | F***5 | filter cover | |
| 5 | F***4 | paper gasket | |
| 6 | F***6 | center pipe of filter | |
| 7 | F***7 | upper cover of filter screen | |
| 8 | F***9 | sealing washer | |
| 9 | F***0 | filter screen assembly | |
| 10 | F***8 | lower cover of filter screen | |
| 11 | G***1 | Шайба 12 | |
| 12 | G***3 | Болт M12x35 | |
| 13 | F***2 | oil suction pipe weldment1 | |
| 14 | F***2 | oil pipe coupling 1 | |
| 15 | J***2 | Шайба комбинированная 27 | |
| 16 | F***2 | sheath type of straight through coupling | |
| 17 | F***0 | Oil inlet pipe assembly for distributor | |
| 18 | F***1 | oil suction pipe weldment2 | |
| 19 | F***8 | oil pipe ferrule and rubber washer agglutination | |
| 20 | G***1 | Bolt | |
| 21 | G***3 | Шайба 12 | |
| 22 | G***0 | Гайка М6 | |
| 23 | F***0 | CBJ30-E14L Gear pump | |
| 24 | F***7 | Crosss lider | |
| 25 | G***1 | Шайба 12 | |
| 26 | G***3 | Шайба 12 | |
| 27 | G***0 | Болт M16x35-8.8 | |
| 28 | F***6 | oil pipe union, front gear pump | |
| 29 | G***3 | Болт M12x35 | |
| 30 | G***1 | O-seal ring |
