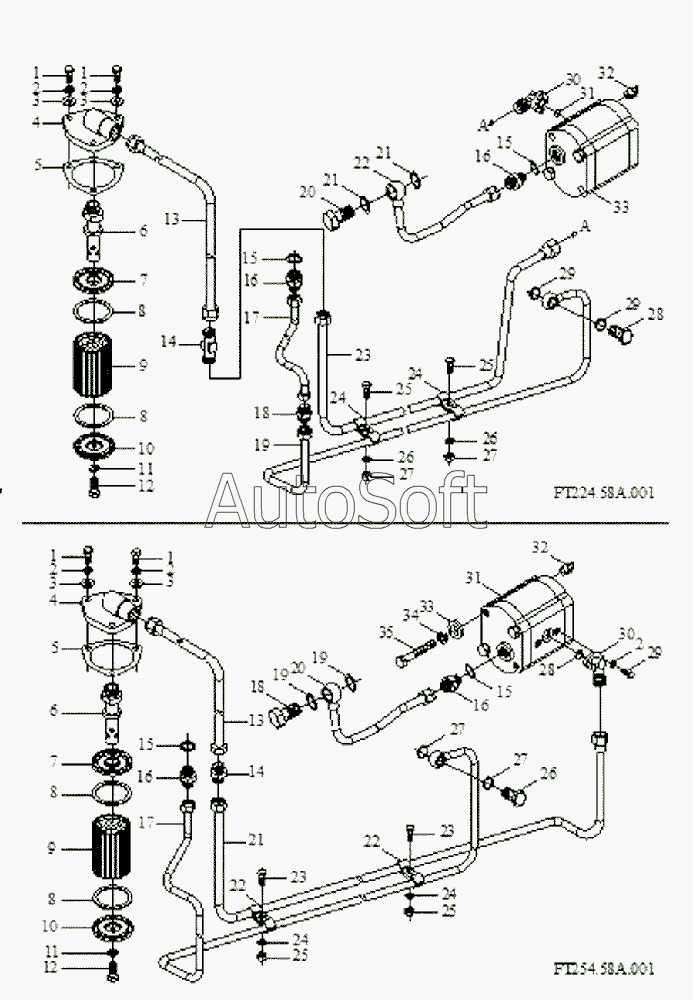

Каталог запасных частей к технике: Foton Europard 25 (2010). Oil pump and pipe assembly-2
27
27
27
27
18
18
19
19
19
19
20
20
21
21
22
22
22
22
23
23
23
23
24
24
24
24
25
25
25
25
26
26
17
17
17
28
28
29
30
30
31
31
32
32
33
34
35
8
8
8
8
FT224.58A.001
1
1
1
1
2
2
2
2
2
3
3
3
3
4
4
5
5
6
6
7
7
FT254.58A.001
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT224.58A.001 | F***1 | oil pump and pipe assembly | |
| FT254.58A.001 | F***1 | oil pump and pipe assembly | |
| 1 | G***3 | Болт M12x35 | |
| 2 | G***3 | Шайба 12 | |
| 3 | G***1 | Шайба 12 | |
| 4 | F***5 | filter cover | |
| 5 | F***4 | paper gasket | |
| 6 | F***6 | center pipe of filter | |
| 7 | F***7 | upper cover of filter screen | |
| 8 | F***9 | sealing washer | |
| 9 | F***0 | filter screen assembly | |
| 10 | F***8 | lower cover of filter screen | |
| 11 | G***1 | Шайба 12 | |
| 12 | G***3 | Болт M12x35 | |
| 13 | F***2 | oil suction pipe weldment1 | |
| 14 | F***2 | oil pipe coupling 1 | |
| 15 | J***2 | Шайба комбинированная 27 | |
| 16 | F***2 | sheath type of straight through coupling | |
| 17 | F***1 | Oil inlet pipe assembly for distributor | |
| 18 | F***2 | hollow boltM24x1.5 | |
| 19 | J***2 | Шайба комбинированная 27 | |
| 20 | F***3 | pressure oil pipe assembly | |
| 21 | F***1 | oil suction pipe weldment2 | |
| 22 | F***8 | oil pipe ferrule and rubber washer agglutination | |
| 23 | G***1 | Bolt | |
| 24 | G***3 | Шайба 12 | |
| 25 | G***0 | Гайка М6 | |
| 26 | F***2 | hollow bolt | |
| 27 | J***2 | Шайба комбинированная 27 | |
| 28 | G***1 | O-seal ring | |
| 29 | G***3 | Болт M12x35 | |
| 30 | F***6 | oil pipe union, front gear pump | |
| 31 | F***0 | CBJ30-E14L Gear pump | |
| 32 | F***7 | Crosss lider | |
| 33 | G***1 | Шайба 12 | |
| 34 | G***3 | Шайба 12 | |
| 35 | G***0 | Болт M16x35-8.8 |
