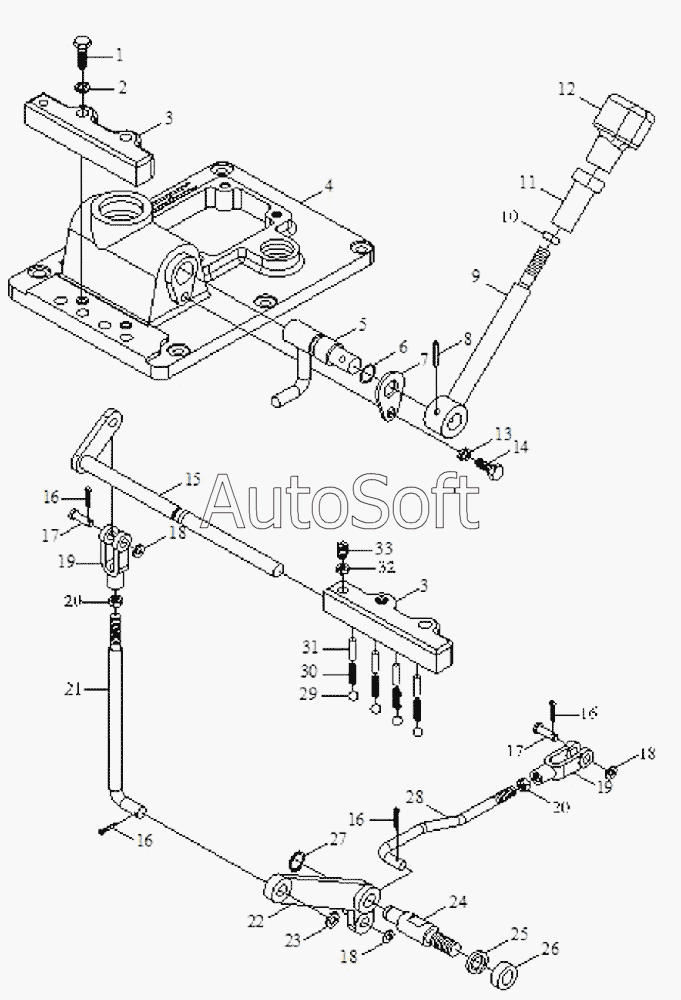

Каталог запасных частей к технике: Foton Europard 25 (2010). Gearbox assembly-2
26
18
18
18
19
20
20
21
22
23
24
25
17
17
27
28
29
30
31
32
33
1
16
16
16
16
15
14
13
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***3 | Болт M12x35 | |
| 2 | G***3 | Шайба 12 | |
| 3 | F***4 | interlock pressure plate | |
| 4 | F***2 | gearbox cover | |
| 5 | F***8 | shift rod assembly, auxiliary gearshift | |
| 6 | G***1 | O-seal ring | |
| 7 | F***3 | pressure plate | |
| 8 | G***9 | Spring type straight | |
| 9 | F***0 | auxiliary gearshift lever assembly | |
| 10 | G***0 | Гайка М6 | |
| 11 | F***5 | screw sleeve | |
| 12 | F***7 | handle | |
| 13 | G***3 | Шайба 12 | |
| 14 | G***3 | Болт M12x35 | |
| 15 | F***7 | interlock pressure weldment | |
| 16 | G***1 | Шплинт 3.2x25 | |
| 17 | G***2 | Валик фиксирующий В8х40 | |
| 18 | G***1 | Шайба 12 | |
| 19 | F***3 | adjusting fork of brake drawbar | |
| 20 | G***0 | Гайка М6 | |
| 21 | F***8 | drawbar | |
| 22 | F***6 | interlock lever | |
| 23 | G***1 | Шайба 12 | |
| 24 | F***9 | stud | |
| 25 | G***3 | Шайба 12 | |
| 26 | F***0 | shim | |
| 27 | G***1 | Кольцо установочное 12 | |
| 28 | F***7 | drawbar | |
| 29 | G***9 | Steel ball | |
| 30 | F***8 | locking spring, gearshift fork | |
| 31 | F***0 | fixed pin | |
| 32 | G***3 | Nut | |
| 33 | F***9 | stop bolt |
