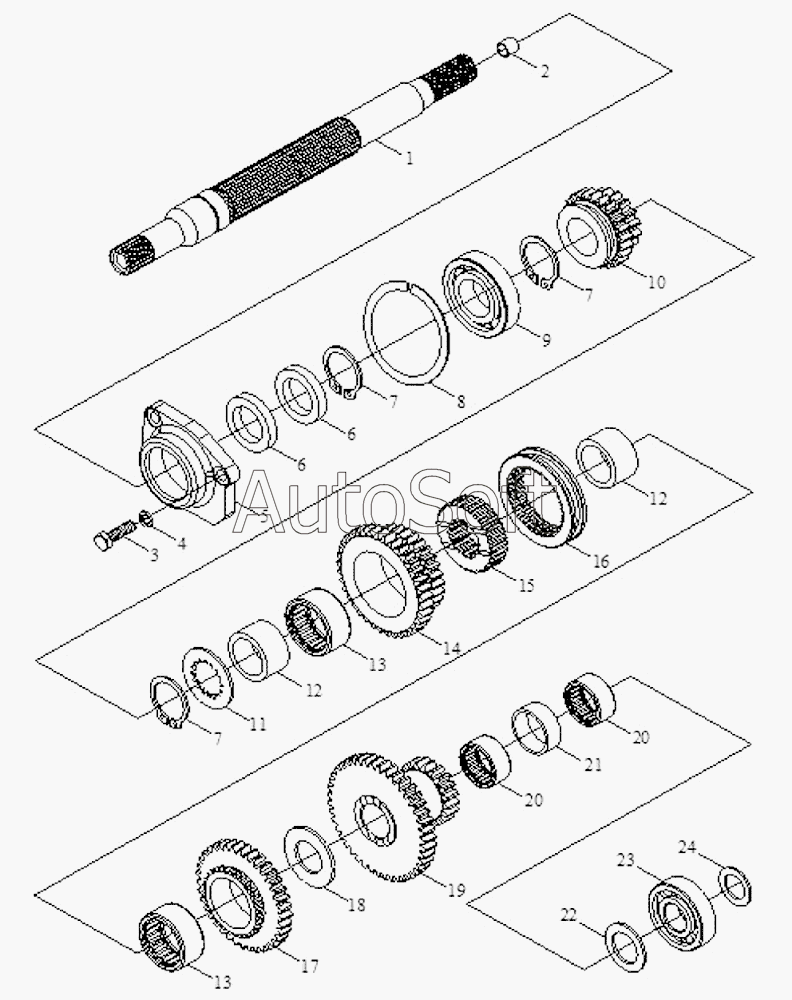

Каталог запасных частей к технике: Foton Europard 25 (2010). Gearbox assembly-4
12
12
24
23
22
21
20
20
19
18
17
16
15
14
13
13
1
11
10
9
8
7
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.37A.132 | F***2 | first shaft | |
| FT250.37A.137 | F***7 | bearing sleeve | |
| FT250.37A.147 | F***7 | auxiliary shifting sleeve of first shaft | |
| 1 | F***2 | first shaft | |
| 2 | F***7 | bearing sleeve | |
| 3 | G***3 | Болт M12x35 | |
| 4 | G***3 | Шайба 12 | |
| 5 | F***8 | front bearing cover of first shaft | |
| 6 | G***1 | Уплотнение В60х85х7 | |
| 7 | G***1 | Кольцо установочное 12 | |
| 8 | G***5 | Thrust ring72/78.6 | |
| 9 | G***6 | Подшипник 212 | |
| 10 | F***0 | sliding gear for- gear | |
| 11 | F***3 | driving gear circlip of third gear | |
| 12 | F***4 | sliding sleeve for gear | |
| 13 | G***6 | Needle roller bearing | |
| 14 | F***4 | driving gear for III gear | |
| 15 | F***5 | meshing gear seat | |
| 16 | F***6 | meshing sleeve | |
| 17 | F***0 | driving gear for IV gear | |
| 18 | F***8 | driving gear circlip of IV gear | |
| 19 | F***6 | fixed gear of high-low gear | |
| 20 | G***6 | Needle roller bearing | |
| 21 | F***9 | short sleeve | |
| 22 | F***7 | auxiliary shifting sleeve of first shaft | |
| 23 | G***3 | Cylindrical roller bearing | |
| 24 | F***2 | thrust ring72/78.6 |
