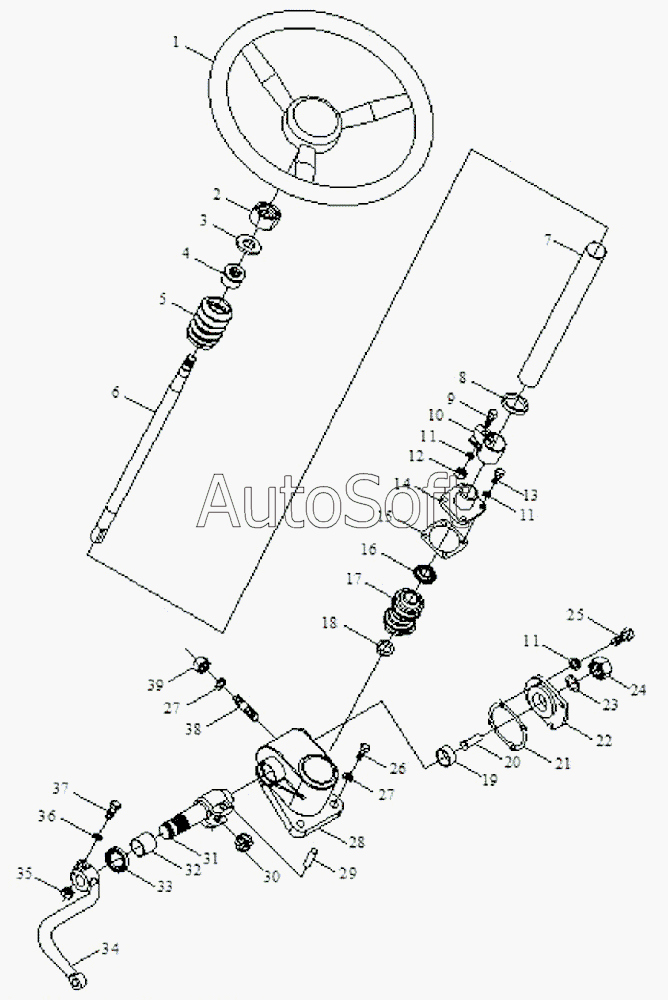

Каталог запасных частей к технике: Foton Europard 25 (2010). Mechanical steering wheel assembly
FT220.40.001
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT220.40.001 | F***1 | Mechanical steering wheel assembly | |
| 1 | F***5 | steering wheel assembly | |
| 2 | G***3 | Nut | |
| 3 | G***1 | Шайба 12 | |
| 4 | F***4 | contact ring | |
| 5 | F***1 | steering lever cover | |
| 6 | F***1 | steering column | |
| 7 | F***2 | tube for steering column | |
| 8 | F***5 | steering shaft oil seal assembly | |
| 9 | G***2 | Болт M12x50 | |
| 10 | F***0 | clamp for steering tube | |
| 11 | G***3 | Шайба 12 | |
| 12 | G***0 | Гайка М6 | |
| 13 | G***1 | Bolt | |
| 14 | F***5 | upper cover | |
| 15 | F***1 | shim of upper cover,steering wheel | |
| 16 | 9***K | bearing | |
| 17 | F***1 | steering worm-gear | |
| 18 | 9***7 | bearing | |
| 19 | F***4 | sleeve of side cover,steering wheel | |
| 20 | F***2 | adjusting screw | |
| 21 | F***7 | gasket of side cover,steering wheel | |
| 22 | F***7 | side cover, steering wheel | |
| 23 | F***1 | copper gasket | |
| 24 | G***3 | Nut | |
| 25 | G***1 | Bolt | |
| 26 | G***1 | Bolt | |
| 27 | G***3 | Шайба 12 | |
| 28 | F***9 | steering wheel housing | |
| 29 | F***6 | rolling dowel | |
| 30 | 7***1 | bearing | |
| 31 | F***8 | steering rockshaft | |
| 32 | F***0 | rocker sleeve | |
| 33 | G***1 | Уплотнение В60х85х7 | |
| 34 | F***1 | steering vertical arm | |
| 35 | G***0 | Гайка М6 | |
| 36 | G***3 | Шайба 12 | |
| 37 | G***2 | Болт M12x50 | |
| 38 | F***8 | double head stud | |
| 39 | G***0 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
