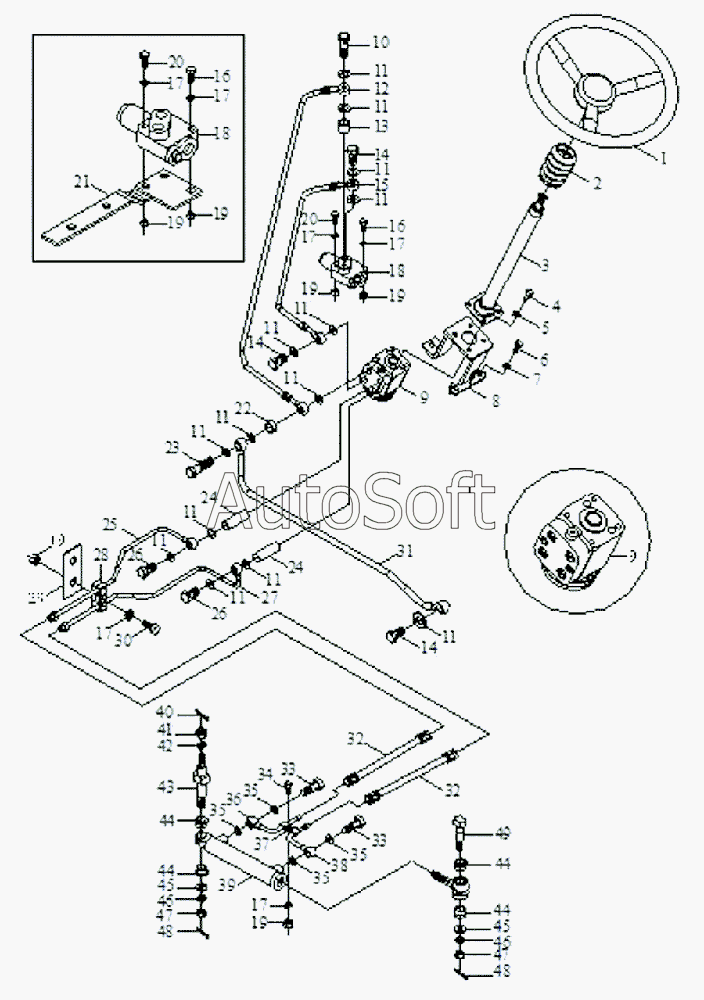

Каталог запасных частей к технике: Foton Europard 25 (2010). Hydraulic steering wheel assembly
38
26
26
27
28
29
30
31
32
32
33
33
34
35
35
35
35
36
37
25
39
40
41
42
43
44
44
44
44
45
45
46
46
47
47
48
48
49
13
1
2
3
4
5
6
7
8
9
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
FT250.40A.001
14
14
15
16
16
17
17
17
17
17
17
18
18
19
19
19
19
19
19
20
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.40A.001 | F***1 | Hydraulic steering wheel assembly | |
| 1 | F***5 | steering wheel assembly | |
| 2 | F***1 | steering lever cover | |
| 3 | F***9 | steering column assembly | |
| 4 | G***1 | Bolt | |
| 5 | G***3 | Шайба 12 | |
| 6 | G***3 | Болт M12x35 | |
| 7 | G***3 | Шайба 12 | |
| 8 | F***1 | steering wheel bracket weldment | |
| 9 | F***8 | hydraulic steering wheel assembly | |
| 10 | F***9 | Hollow short bolt | |
| 11 | J***2 | Шайба комбинированная 27 | |
| 12 | F***8 | oil inlet pipe assembly, steering wheel | |
| 13 | F***8 | Short coupling pipe | |
| 14 | F***2 | hollow bolt | |
| 15 | F***0 | oil return pipe assembly,distributing valve | |
| 16 | G***2 | Болт M12x50 | |
| 17 | G***3 | Шайба 12 | |
| 18 | F***0 | one-way stable distrbuting valve | |
| 19 | G***0 | Гайка М6 | |
| 20 | G***2 | Болт M12x50 | |
| 21 | F***3 | distributing valve bracket weldment | |
| 22 | F***7 | sleeve | |
| 23 | F***6 | hollow bolt | |
| 24 | F***5 | coupling pipe | |
| 25 | F***7 | left oil outlet pipe assembly assembly,hydraulic cylinder | |
| 26 | F***6 | hollow bolt | |
| 27 | F***6 | right oil outlet pipe assembly assembly,hydraulic cylinder | |
| 28 | F***1 | double pipe clip | |
| 29 | F***4 | bracket | |
| 30 | G***1 | Bolt | |
| 31 | F***1 | oil return pipe assembly | |
| 32 | F***9 | left pipe assembly,hydraulic cylinder | |
| 33 | F***2 | hollow bolt | |
| 34 | G***1 | Bolt | |
| 35 | J***2 | Шайба комбинированная 27 | |
| 36 | F***3 | left undue pipe assembly,hydraulic cylinder | |
| 37 | F***8 | double pipe clip | |
| 38 | F***2 | right undue pipe assembly,hydraulic cylinder | |
| 39 | F***2 | steering hydraulic cylinder assembly | |
| 40 | G***1 | Шплинт 3.2x25 | |
| 41 | G***9 | Шестигранная шлицевая гайка M18x1,5 | |
| 42 | G***3 | Шайба 12 | |
| 43 | F***1 | clevis pin with head,hydraulic cylinder | |
| 44 | F***2 | washer | |
| 45 | G***1 | Шайба 12 | |
| 46 | G***3 | Шайба 12 | |
| 47 | G***9 | hexagon thin slotted nut-style I product grade C,M12-Zn.Dv | |
| 48 | G***1 | Шплинт 3.2x25 | |
| 49 | F***3 | clevis pin with head,hydraulic cylinder |
