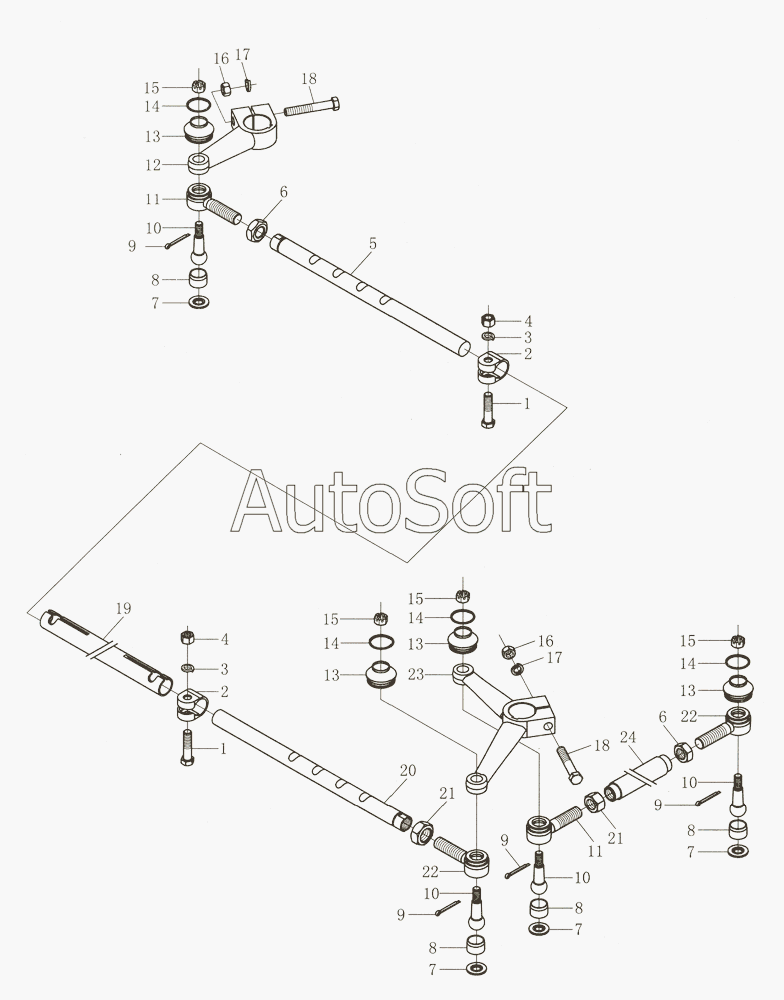

Каталог запасных частей к технике: Foton Europard 40 (2010). Front Axle Assembly
13
13
13
13
24
24
23
22
22
21
21
20
19
18
18
17
17
16
16
15
15
15
15
14
14
14
14
1
1
12
11
11
10
10
10
10
9
9
9
9
8
8
8
8
7
7
7
7
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | Болт М20х1.5x125 | |
| 2 | F***7 | Cross drawbar clip | |
| 3 | G***1 | Шайба 12 | |
| 4 | G***1 | Гайка М20х1.5 | |
| 5 | F***2 | Inner connecting pipe of cross drawbar,right | |
| 6 | G***3 | Nut | |
| 7 | F***1 | Base plate | |
| 8 | F***2 | Ball bowl | |
| 9 | G***1 | Шплинт 3.2x25 | |
| 10 | F***9 | Ball pin | |
| 11 | F***3 | Right joint | |
| 12 | F***8 | Steering arm,right | |
| 13 | F***4 | Dust cap of joint | |
| 14 | F***0 | Keeper of dust cap | |
| 15 | G***7 | Hexagon slotted and castele nut,-Fine pitch thread M14x1.5-Zn.D | |
| 16 | G***0 | Гайка М6 | |
| 17 | G***3 | Шайба 12 | |
| 18 | G***2 | Болт M12x50 | |
| 19 | F***0 | Cross drawbar | |
| 20 | F***1 | Inner connecting pipe of cross drawbar,left | |
| 21 | F***8 | Hexagon thin out,-Fine pitch thread M18x1.5LH-Zn.D | |
| 22 | F***9 | Left joint | |
| 23 | F***7 | Steering arm,left | |
| 24 | F***7 | Longitudinal drawbar | |
| 24 | F***7 | Longitudinal drawbar |
