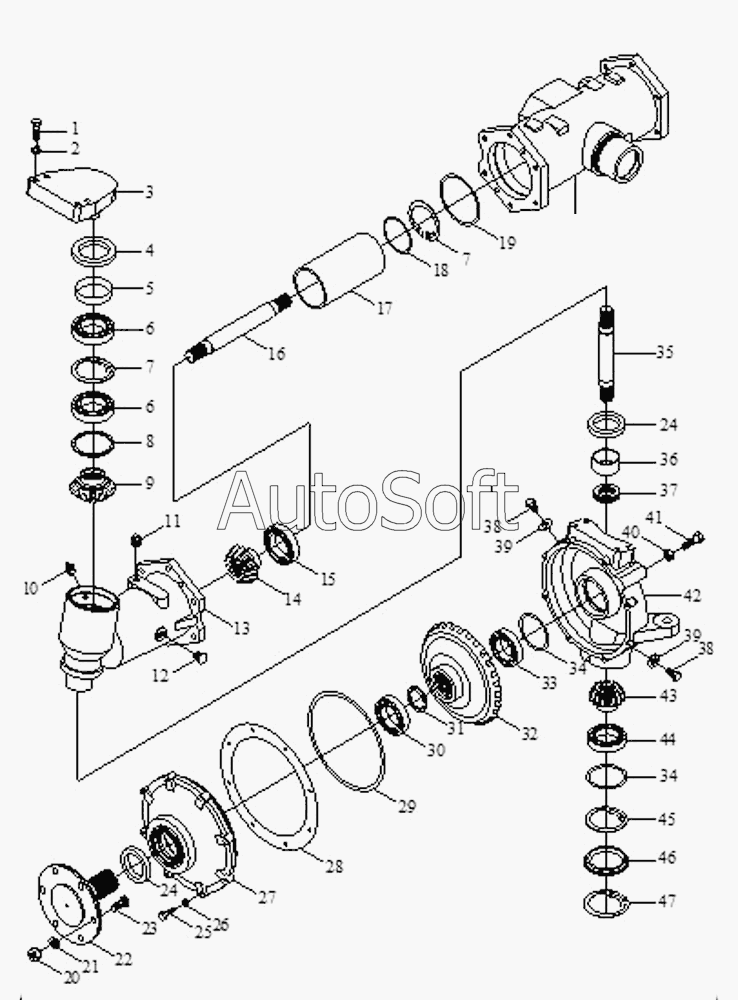

Каталог запасных частей к технике: Foton Europard 40 (2010). Front Driving Axle Assembly(yantai)
36
25
26
27
28
29
30
31
32
33
34
34
35
24
24
37
38
38
39
39
40
41
42
43
44
45
46
47
12
1
2
3
4
5
6
6
7
7
8
9
10
11
FT304.31F.001
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT304.31F.001 | F***1 | Front driving axle assembly | |
| 1 | G***3 | Болт M12x35 | |
| 2 | G***3 | Шайба 12 | |
| 3 | F***4 | Joint cover | |
| 4 | G***1 | Уплотнение В60х85х7 | |
| 5 | F***5 | Oil sealing sleeve | |
| 6 | G***6 | Подшипник 212 | |
| 7 | G***1 | Кольцо установочное для отверстия 110 | |
| 8 | F***8 | Plain washer | |
| 9 | F***2 | Gear | |
| 10 | J***1 | Масленка M10x1 | |
| 11 | Q***2 | Plug Z3/8 | |
| 12 | G***2 | Oil mark | |
| 13 | F***1 | Housing of half axle | |
| 14 | F***6 | Gear | |
| 15 | G***6 | Подшипник 212 | |
| 16 | F***8 | Spline shaft | |
| 17 | F***7 | Sleeve | |
| 18 | F***3 | Adjusting shim | |
| 19 | F***0 | Adjusting shim | |
| 20 | G***6 | Гайка M10х1.25 | |
| 21 | F***5 | Washer | |
| 22 | F***7 | Front driving axle | |
| 23 | F***5 | Knurled bolt | |
| 24 | S***g | Float oil sealing | |
| 25 | G***3 | Болт M12x35 | |
| 26 | G***3 | Шайба 12 | |
| 27 | F***7 | Terminal big cover | |
| 28 | F***0 | Adjusting shim | |
| 29 | G***1 | Кольцо типа "О" 145x3.55 | |
| 30 | G***6 | Подшипник 212 | |
| 31 | F***4 | Circlip | |
| 32 | F***8 | Terminal large gear | |
| 33 | G***6 | Подшипник 212 | |
| 34 | F***3 | Adjusting shim | |
| 35 | F***0 | Terminal spline shaft | |
| 36 | F***1 | Sleeve 55x30 | |
| 37 | G***1 | Thrust ball bearing51106 | |
| 38 | F***5 | Screw | |
| 39 | F***6 | Washer | |
| 40 | G***0 | Гайка М6 | |
| 41 | G***3 | Болт M12x35 | |
| 42 | F***9 | Terminal housing, left | |
| 43 | F***2 | Terminal small gear | |
| 44 | G***6 | Подшипник 212 | |
| 45 | G***1 | Кольцо установочное для отверстия 110 | |
| 46 | F***2 | Sealing cover | |
| 47 | G***1 | Кольцо установочное для отверстия 110 |
