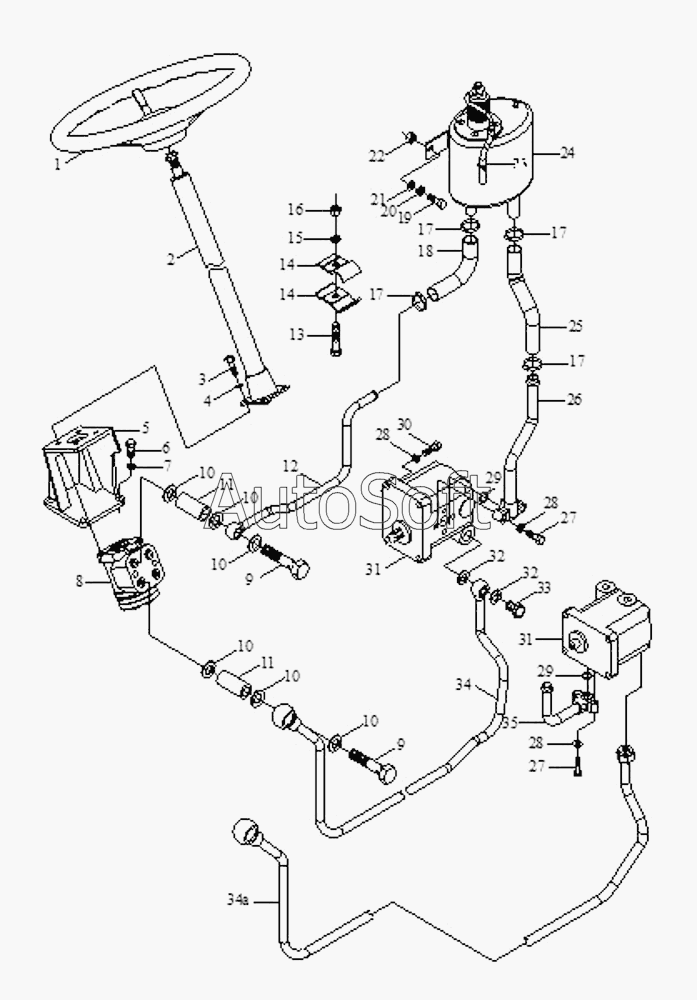

Каталог запасных частей к технике: Foton Europard 40 (2010). Hydraulic Steering Wheel Assembly
26
31
31
31
31
30
29
29
28
28
28
27
27
26
31
25
25
25
24
23
22
21
20
34
35
35
35
35
35
340
34
34
19
34
34
34
34
34
34
33
32
32
4
3
2
1
5
12
18
17
17
17
17
16
15
14
14
13
12
12
12
11
11
10
10
10
10
10
10
9
9
8
7
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT304.40E.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT304.40F.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT304.40L.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT350.40C.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT354.40C.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT354.40E.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT354.40F.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT400.40C.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT400.40X.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT404.40C.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT404.40E.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT404.40F.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT454.40.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| FT454.40X.001 | F***1 | Hydraulic Steering Wheel Assembly | |
| 1 | F***6 | Steering wheel assembly | |
| 2 | F***6 | Steering tube column assembly | |
| 3 | G***0 | Гайка М6 | |
| 4 | G***3 | Шайба 12 | |
| 5 | F***1 | Steering strut | |
| 6 | G***3 | Болт M12x35 | |
| 7 | G***3 | Шайба 12 | |
| 8 | F***5 | Hydraulic steering wheel assembly | |
| 9 | F***2 | Long hollow bolt | |
| 10 | J***2 | Шайба комбинированная 27 | |
| 11 | F***9 | Long pipe | |
| 12 | F***1 | Oil return outlet pipe weldment | |
| 12 | F***1 | Oil return outlet pipe weldment | |
| 12 | F***1 | Oil return outlet pipe weldment | |
| 12 | F***1 | Oil return outlet pipe weldment | |
| 13 | G***3 | Болт M12x35 | |
| 14 | F***0 | Clip, oil pipe | |
| 15 | G***3 | Шайба 12 | |
| 16 | G***0 | Гайка М6 | |
| 17 | Z***1 | Clamp | |
| 18 | F***7 | Return oil hose | |
| 19 | G***3 | Болт M12x35 | |
| 20 | G***3 | Шайба 12 | |
| 21 | G***1 | Шайба 12 | |
| 22 | G***0 | Гайка М6 | |
| 23 | Z***5 | Plastic belt can loose | |
| 24 | F***1 | Steering tank and breather assembly | |
| 25 | F***3 | Oil outlet hose | |
| 25 | F***4 | Oil outlet hose | |
| 25 | F***4 | Oil outlet hose | |
| 26 | F***2 | Oil suction pipe weldment | |
| 26 | F***2 | Oil suction pipe weldment | |
| 27 | G***3 | Болт M12x35 | |
| 28 | G***3 | Шайба 12 | |
| 29 | G***1 | O-seal ring | |
| 30 | G***3 | Болт M12x35 | |
| 31 | F***3 | Constant overflow pump | |
| 31 | F***3 | Constant overflow pump | |
| 31 | F***1 | Constant overflow pump | |
| 31 | F***0 | Constant overflow pump | |
| 32 | J***2 | Шайба комбинированная 27 | |
| 33 | F***5 | Hollow bolt -2 | |
| 34 | F***0 | Oil outlet pipe weldment | |
| 34 | F***0 | Oil outlet pipe weldment | |
| 34 | F***0 | Oil outlet pipe weldment | |
| 34 | F***0 | Oil outlet pipe weldment | |
| 34 | F***0 | Oil outlet pipe weldment | |
| 34 | F***0 | Oil outlet pipe weldment | |
| 34 | F***0 | Oil outlet pipe weldment | |
| 34 | F***0 | Oil outlet pipe weldment | |
| 34 | F***0 | Oil outlet pipe weldment | |
| 35 | F***1 | Oil outlet pipe weldment | |
| 35 | F***2 | Oil suction pipe weldment | |
| 35 | F***1 | Steering cylinder assembly | |
| 35 | F***1 | Oil outlet pipe weldment | |
| 35 | F***1 | Oil outlet pipe weldment | |
| 340 | F***0 | Oil outlet pipe weldment |
