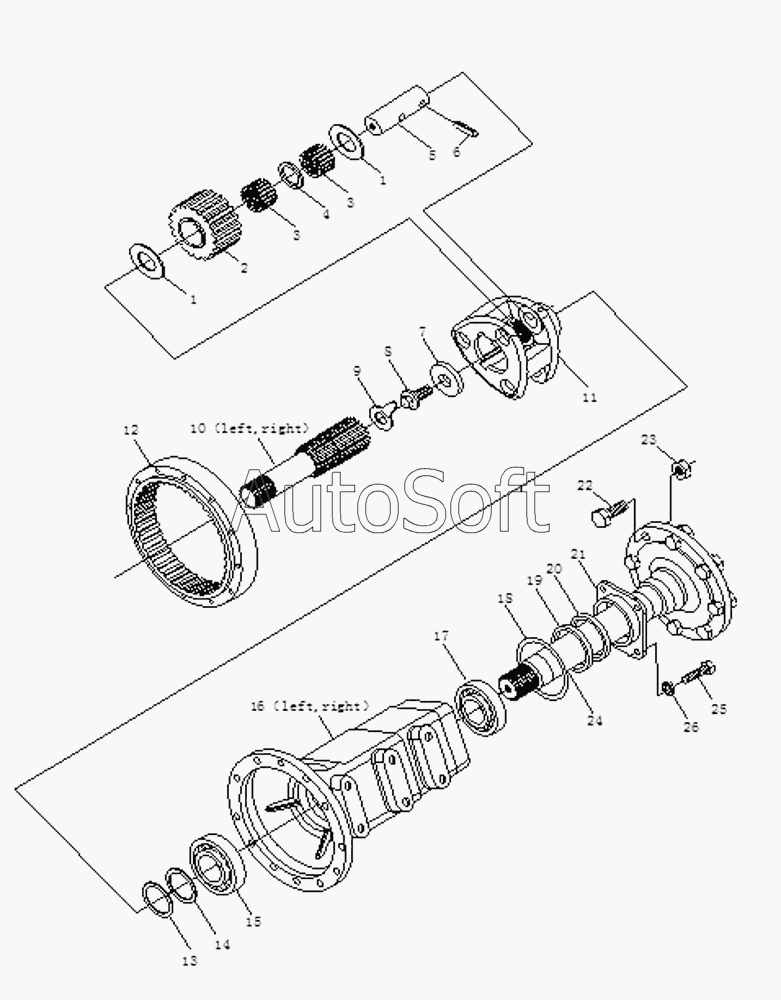

Каталог запасных частей к технике: Foton Europard 40 (2010). Final Drive Assembly
13
26
25
24
23
22
21
20
19
18
17
16
16
15
14
1
1
13
13
12
11
10
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***9 | Outer spacer sleeve | |
| 2 | F***3 | Planetary wheel | |
| 3 | G***5 | Needle roller 5*23.8 | |
| 4 | F***5 | Inner spacer sleeve | |
| 5 | F***6 | Shaft of planetary wheel | |
| 6 | G***6 | Pin | |
| 7 | F***1 | Rest | |
| 8 | F***2 | Lock bolt of driving shaft | |
| 9 | F***0 | Lock plate of driving shaft | |
| 10 | F***1 | Half shaft, left | |
| 10 | F***2 | Half shaft, right | |
| 11 | F***4 | Planetary frame | |
| 12 | F***7 | Ring gear | |
| 13 | F***1 | Adjusting shim | |
| 13 | F***2 | Adjusting shim | |
| 13 | F***3 | Adjusting shim | |
| 14 | F***3 | Spacer sleeve | |
| 15 | G***4 | Deep groove ball bearing 6206 | |
| 16 | F***4 | Case of driving shaft, right | |
| 16 | F***5 | Case of driving shaft, left | |
| 17 | G***4 | Deep groove ball bearing 6206 | |
| 18 | G***1 | O-seal ring | |
| 19 | J***0 | Skeleton oil sealing | |
| 20 | F***0 | Felt assembly,driving shaft | |
| 21 | F***6 | Seat for oil sealing | |
| 22 | F***0 | Bolt, rear hub | |
| 23 | F***9 | Nut, rear hub | |
| 24 | F***8 | Driving shaft | |
| 25 | G***3 | Болт M12x35 | |
| 26 | G***3 | Шайба 12 |
