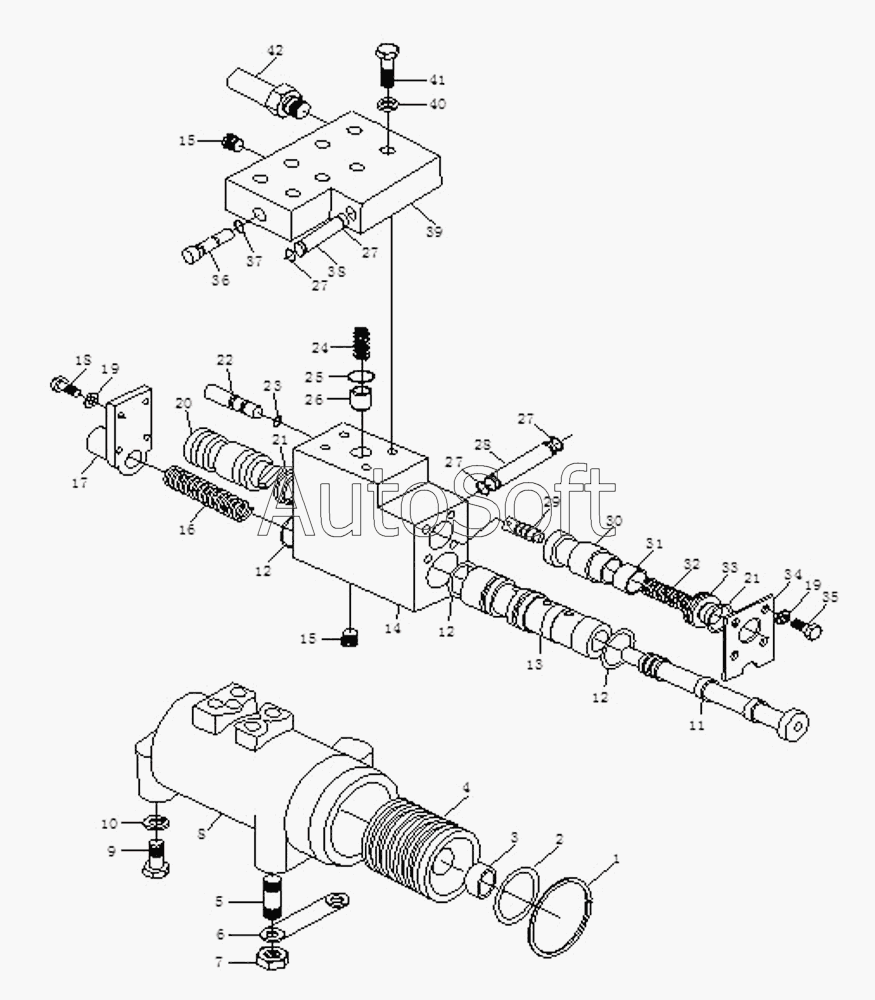

Каталог запасных частей к технике: Foton Europard 40 (2010). Lifter assembly
33
23
24
25
26
27
27
27
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
12
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
15
16
17
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***2 | Ring | |
| 2 | G***1 | O-seal ring | |
| 3 | F***1 | Piston ball seat | |
| 4 | F***2 | Piston | |
| 5 | G***8 | Double end stud GM12-M12x1.25x40-8.8-A2L | |
| 6 | F***3 | Lock piece | |
| 7 | G***0 | Гайка М6 | |
| 8 | F***6 | Oil cylinder | |
| 9 | F***7 | Bolt of oil cylinder | |
| 10 | G***3 | Шайба 12 | |
| 11 | T***2 | Main control valve | |
| 12 | G***5 | O-seal ring | |
| 13 | T***7 | Main control valve sleeve | |
| 14 | K***A | Housing of distrbutor | |
| 15 | F***9 | Conical plug Z 1/8 | |
| 16 | 2***1 | Spring for main control valve | |
| 17 | T***3 | Front cover of valve | |
| 18 | G***3 | Болт M12x35 | |
| 19 | G***3 | Шайба 12 | |
| 20 | F***7 | Front plug, oil return valve | |
| 21 | G***5 | O-seal ring | |
| 22 | T***2 | Adjusting valve | |
| 23 | G***5 | O-seal ring | |
| 24 | F***2 | Spring of one - way valve | |
| 25 | G***1 | O-seal ring | |
| 26 | F***5 | One-way valve | |
| 27 | G***1 | O-seal ring | |
| 28 | F***2 | Oil inlet pipe | |
| 29 | F***3 | Smalll end of oil return valve | |
| 30 | F***8 | Sleeve of oil return valve | |
| 31 | F***4 | Large end of oil return valve | |
| 32 | 2***4 | Spring of oil return valve | |
| 33 | 2***6 | Rear plug of oil return valve | |
| 34 | K***0 | Limit plate | |
| 35 | G***3 | Болт M12x35 | |
| 36 | K***2 | Take-off valve | |
| 37 | G***5 | O-seal ring | |
| 38 | F***9 | Hydraulic output oil pipe | |
| 39 | F***9 | Seat of distributor | |
| 40 | G***3 | Шайба 12 | |
| 41 | G***3 | Болт M12x35 | |
| 42 | F***3 | Safety valve assembly |
