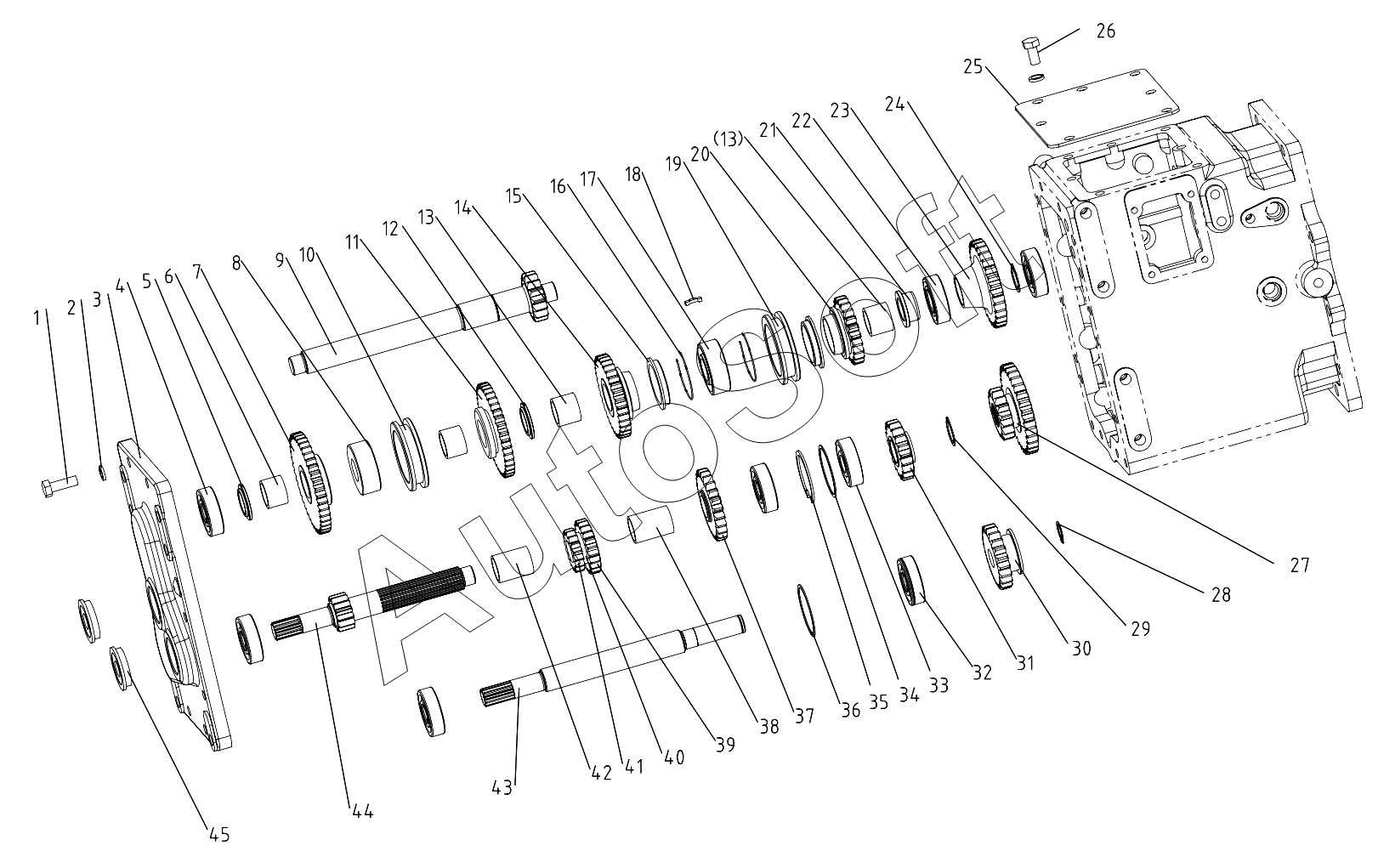

Каталог запасных частей к технике: DongFeng 224G3 (2018). Gearbox (A)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | Hex. head bolt M10x35 | |
| 2 | G***0 | Spring lock washer 10 | |
| 3 | 2***7 | Front cover plate | |
| 4 | G***4 | Ball bearing 6304 | |
| 5 | 2***6 | Short spacer | |
| 6 | 2***5 | Short bushing block | |
| 7 | 2***4 | Driven gear, speed | |
| 8 | 2***8 | Splieing sleeve gear seat | |
| 9 | 2***1 | Middle shaft | |
| 10 | 2***9 | Sliding gear | |
| 11 | 2***3 | Driven gear, speed | |
| 12 | 2***5 | Short bush | |
| 13 | 2***7 | Long bush | |
| 14 | 2***6 | Driven gear, III speed | |
| 15 | 2***8 | Synthronization ring | |
| 16 | 2***2 | Spring | |
| 17 | 2***5 | Synchronizing gear seat | |
| 18 | 2***1 | Synchronizing shift | |
| 19 | 2***3 | Sliding gear sleeve | |
| 20 | 2***6 | Driven gear, IV speed | |
| 21 | 2***8 | Long bush | |
| 22 | G***5 | Ball bearing 6205 | |
| 23 | 2***0 | Driving gear, high speed | |
| 24 | 2***9 | Cirelip for shaft 28 | |
| 25 | 2***2 | Gearbox cover | |
| 26 | G***0 | Hex.head bolt M10x20 | |
| 27 | 2***3 | Driven gear, high-low speed | |
| 28 | 2***4 | Circlip for shaft 18 | |
| 29 | 5***8 | Circlip for shaft 25 | |
| 30 | 2***5 | Driven gear | |
| 31 | 2***2 | Driving gear | |
| 32 | G***N | Ball bearing 6304-N | |
| 33 | G***B | Ball bearing 7304B | |
| 34 | 2***5 | Adjust mat | |
| 35 | G***2 | Bead flange 52 | |
| 36 | G***9 | Locating snap ring 52/57.9 | |
| 37 | 2***6 | Driving gear, speed | |
| 38 | 2***7 | Long spacer, input speed | |
| 39 | 2***8 | Driving gear, speed | |
| 40 | 2***9 | Spacer, input spaft | |
| 41 | 2***1 | Driving gear, speed | |
| 42 | 2***2 | Spacer, input speed | |
| 43 | 2***2 | Transmission shaft | |
| 44 | 2***3 | Input spaft | |
| 45 | 2***1 | Seal ring 20x40x7 |
