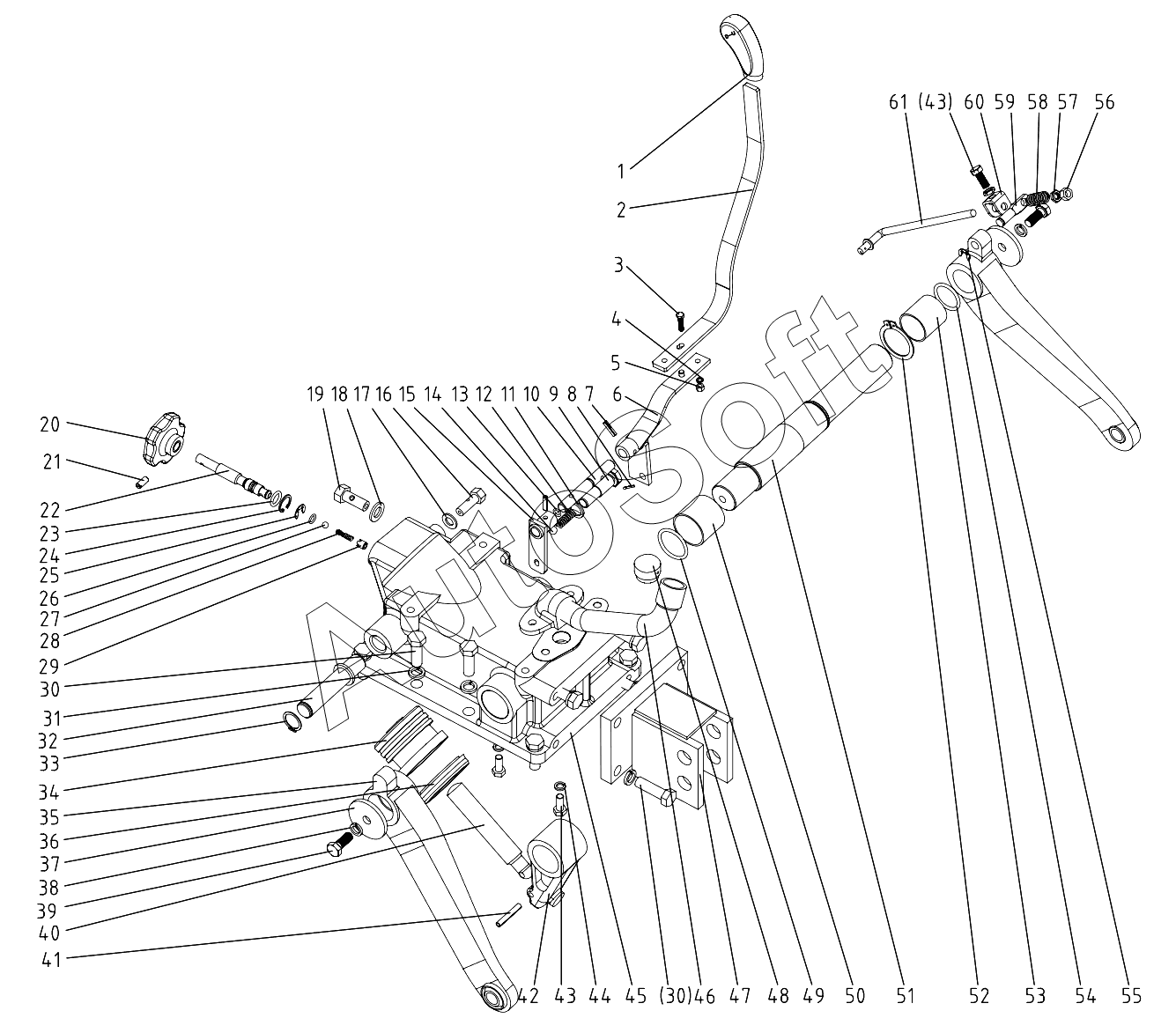

Каталог запасных частей к технике: DongFeng 224G3 (2018). Hydraulic power lift
47
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
58
59
60
61
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Hydraulic power lift control handle | |
| 2 | 2***9 | Control lever | |
| 3 | G***0 | Hex. head bolt M5x20 | |
| 4 | G***5 | Spring lock washer 5 | |
| 5 | G***5 | Nut M5 | |
| 6 | 2***4 | Conjunction pole | |
| 7 | G***0 | Slotted spring pin 5x20 | |
| 8 | G***2 | Split pin 2x12 | |
| 9 | 2***2 | Spring coil | |
| 10 | 2***0 | Conjunction stalk | |
| 11 | G***6 | Washer 16 | |
| 12 | 4***0 | Positioning spring, shift fork | |
| 13 | G***8 | O-ring seal 9x1.8 | |
| 14 | G***5 | Steel ball 9.5 | |
| 15 | 2***5 | Control column | |
| 16 | G***2 | Hex. head bolt M10x1x12 | |
| 17 | G***0 | Washer 10 | |
| 18 | G***2 | Washer 12 | |
| 19 | G***6 | Hex.head bolt M12x1.25x16 | |
| 20 | 3***0 | Handwheel assy | |
| 21 | G***2 | Screw M5x12 | |
| 22 | 2***7 | Control valve | |
| 23 | 2***6 | Openings Circlip | |
| 24 | 2***8 | Circlip for bore 20 | |
| 25 | G***9 | Circlip 9 | |
| 26 | G***8 | O-ring seal 10x1.8 | |
| 27 | G***7 | Steel ball 7 | |
| 28 | 2***1 | Spring coil of valve | |
| 29 | 2***1 | Valve | |
| 30 | G***5 | Hex. head bolt M12x35 | |
| 31 | G***2 | Spring lock washer 12 | |
| 32 | 2***6 | Manipulate the stalk | |
| 33 | G***0 | Circlip for shaft 20 | |
| 34 | 2***2 | Piston | |
| 35 | 2***6 | Lift arm | |
| 36 | 2***3 | YX-seal D70 | |
| 37 | 2***7 | Clamping plate | |
| 38 | G***0 | Spring lock washer 10 | |
| 39 | G***5 | Hex. head bolt M10x25 | |
| 40 | 2***4 | Piston push rod | |
| 41 | G***0 | Pin 6x40 | |
| 42 | 2***5 | Inner lift arm | |
| 43 | G***0 | Hex. head bolt M8x20 | |
| 44 | G***8 | Spring lock washer 8 | |
| 45 | 2***1 | Lift case | |
| 46 | 2***1 | Inlet pipe | |
| 47 | 2***2 | Up hang | |
| 48 | 6***1 | Encourage plug | |
| 49 | G***5 | O-ring seal 38.7x3.55 | |
| 50 | 2***5 | Bush | |
| 51 | 2***4 | Lift shaft | |
| 52 | G***8 | Circlip for shaft 38 | |
| 53 | 2***3 | Bush | |
| 54 | G***5 | O-ring seal 33.5x3.35 | |
| 55 | G***8 | Openings Circlip 8 | |
| 56 | G***8 | Hex. Nut M8 | |
| 57 | G***8 | Fine thread hex. nut M8 | |
| 58 | 2***9 | Linkage rod spring | |
| 59 | 2***8 | Linkage pin | |
| 60 | 2***0 | U-limit spot | |
| 61 | 2***9 | Linkage rod |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
