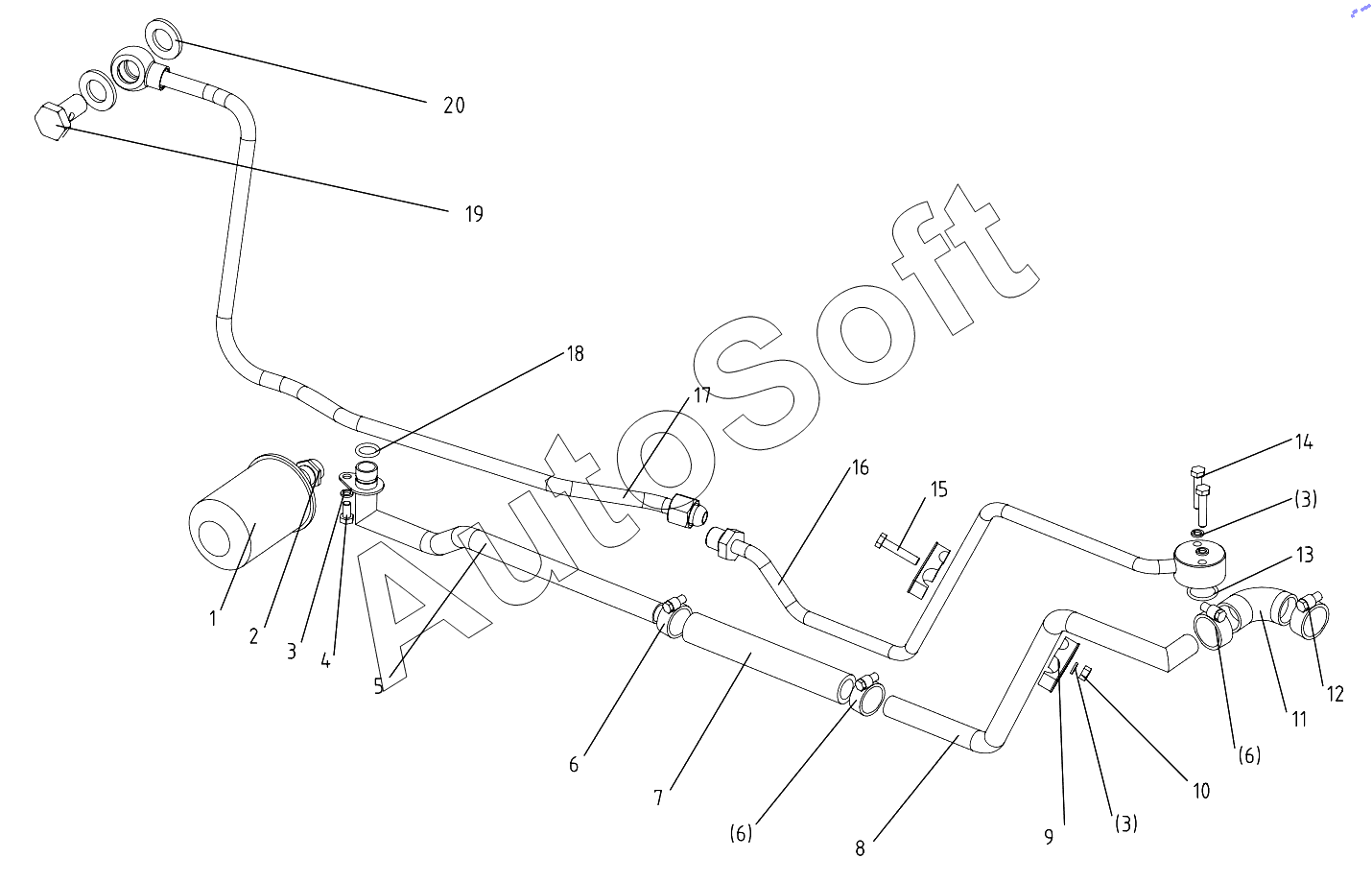

Каталог запасных частей к технике: DongFeng 224G3 (2018). Hydraulic Lifting Pipeline Assembly
11
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
6
6
5
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Y***0 | Filter | |
| 2 | 2***1 | Filter tie-in | |
| 3 | G***8 | Spring lock washer 8 | |
| 4 | G***6 | Hex. head bolt M8x16 | |
| 5 | 2***2 | Tail inlet pipe assy of gear pump | |
| 6 | J***) | Hoop (20-32) | |
| 7 | J***0 | Hose 22A-200 | |
| 8 | 2***3 | Head inlet pipe assy of gear pump | |
| 9 | 5***2 | Pipe clamp | |
| 10 | G***8 | Hex. Nut M8 | |
| 11 | 2***2 | Linking pipe | |
| 12 | J***) | Hoop (25-38) | |
| 13 | G***5 | O-ring seal 18x2.65 | |
| 14 | G***5 | Hex. Head bolt M8x35 | |
| 15 | G***0 | Hex. head bolt M8x40 | |
| 16 | 2***1 | Outlet pipe assy of gear pump | |
| 17 | 2***1 | Inlet pipe weldment | |
| 18 | G***5 | O-ring seal 19x2.65 | |
| 19 | J***5 | link bolt M16x1.5 | |
| 20 | T***g | Type A leakproof packing |
