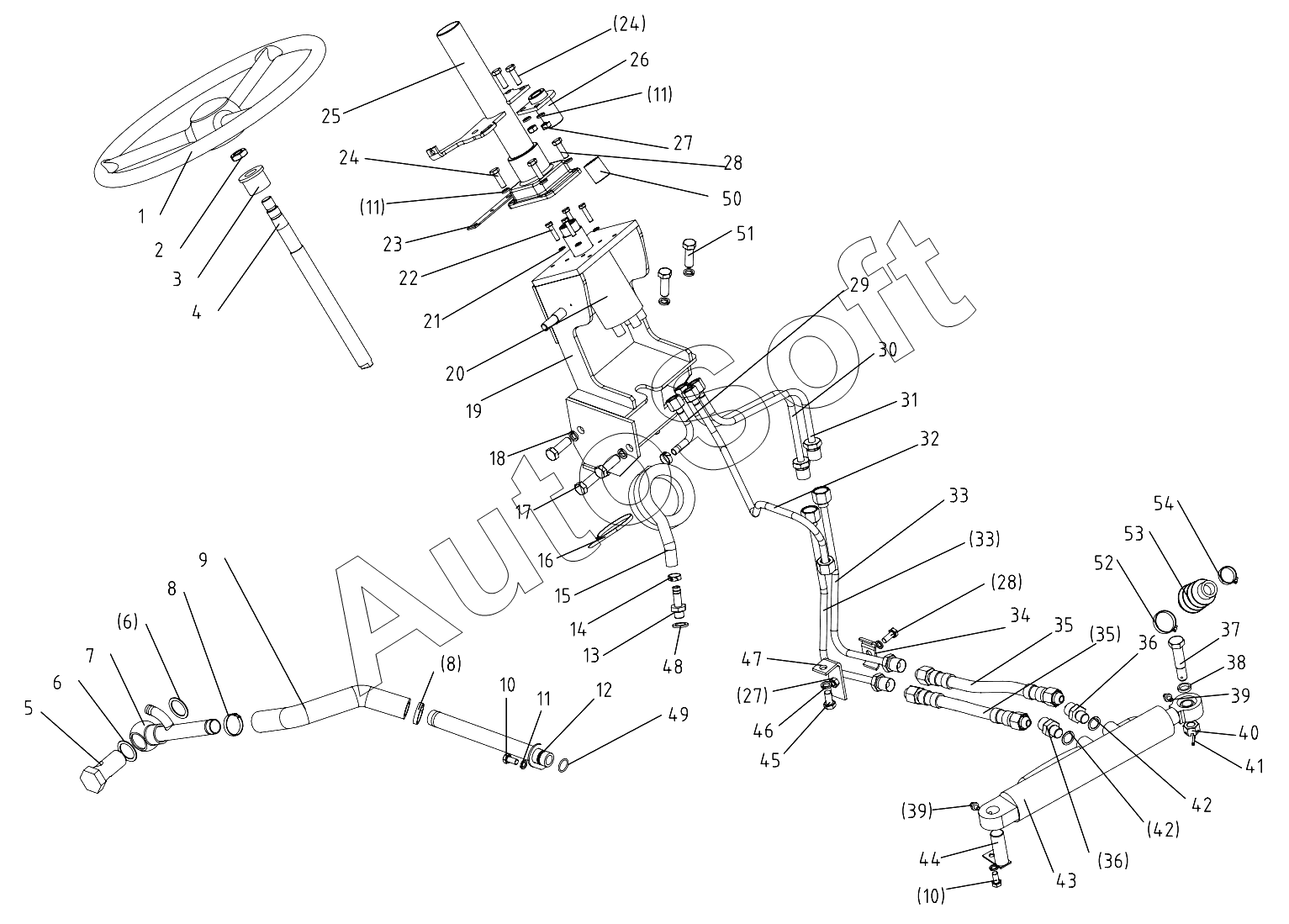

Каталог запасных частей к технике: DongFeng 224G3 (2018). Full Hydraulic Power Steering Gear
42
42
29
30
31
32
33
33
34
35
35
36
36
37
38
39
39
40
41
28
28
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
4
5
6
6
7
8
8
9
10
10
11
11
11
12
13
14
1
16
17
18
19
20
21
22
23
24
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Steering wheel assy | |
| 2 | G***5 | Hex. nut M16x1.5 | |
| 3 | 3***2 | Rubber sleeve | |
| 4 | 2***6 | Steering shaft | |
| 5 | 2***1 | Hollow bolt M27x2 | |
| 6 | J***7 | Copper washer 27 | |
| 7 | 2***1 | Oil return pipe-rear part | |
| 8 | J***) | Hoop | |
| 9 | 2***2 | Lose the soft tube of oil | |
| 10 | G***6 | Hex. head bolt M8x16 | |
| 11 | G***8 | Spring lock washer 8 | |
| 12 | 2***2 | Oil return pipe-front part | |
| 13 | 2***5 | Connector of oil return pipe | |
| 14 | J***) | Hoop 2A (13-20) | |
| 15 | J***0 | Rubber pipe 10-800 | |
| 16 | Z***8 | Clingulum | |
| 17 | G***5 | Hex. head bolt M12x35 | |
| 18 | G***2 | Spring lock washer 12 | |
| 19 | 2***4 | Bracket weldment | |
| 20 | 1***D | Full hydraulic steering gear | |
| 21 | G***6 | Spring lock washer 6 | |
| 22 | G***5 | Hex. head bolt M6x25 | |
| 23 | 2***3 | Adjustment fix plate | |
| 24 | G***5 | Hex. head bolt M8x25 | |
| 25 | 2***3 | Steering column weldment | |
| 26 | 2***5 | Shift fix plate | |
| 27 | G***8 | Hex. Nut M8 | |
| 28 | G***0 | Hex. head bolt M8x20 | |
| 29 | 2***6 | Oil return pipe assy | |
| 30 | 2***8 | Steering cylinder pipe (2) | |
| 31 | 2***7 | Steering cylinder pipe (1) | |
| 32 | 2***3 | Oil delivery pipe weldment | |
| 33 | 2***4 | Oil delivery pipe weldment, front part | |
| 34 | 2***6 | Clamping plate | |
| 35 | 5***3 | Hose assembly | |
| 36 | 5***2 | Connecting joint | |
| 37 | G***5 | Hex. head bolt M14x65 | |
| 38 | 2***0 | Press-in sleeve | |
| 39 | J***6 | Angle grease nipple 45° M6 | |
| 40 | G***4 | Hex. thin slotted nut M14 | |
| 41 | G***8 | Split pin 3.2x28 | |
| 42 | J***6 | Airproof washer combination 1 | |
| 43 | 2***1 | Steering cylinder assy | |
| 44 | 2***2 | Fix pin | |
| 45 | G***0 | Hex.head bolt M10x20 | |
| 46 | G***0 | Spring lock washer 10 | |
| 47 | 2***3 | Fix plate | |
| 48 | J***4 | Washer 14 | |
| 49 | G***5 | O-ring seal 15x2.65 | |
| 50 | 2***4 | Bush | |
| 51 | G***0 | Hex. head bolt M12x30 | |
| 52 | J***) | Hoop 2A (44-64) | |
| 53 | 3***7 | Hose assy | |
| 54 | J***) | Hoop 2A (19-29) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
