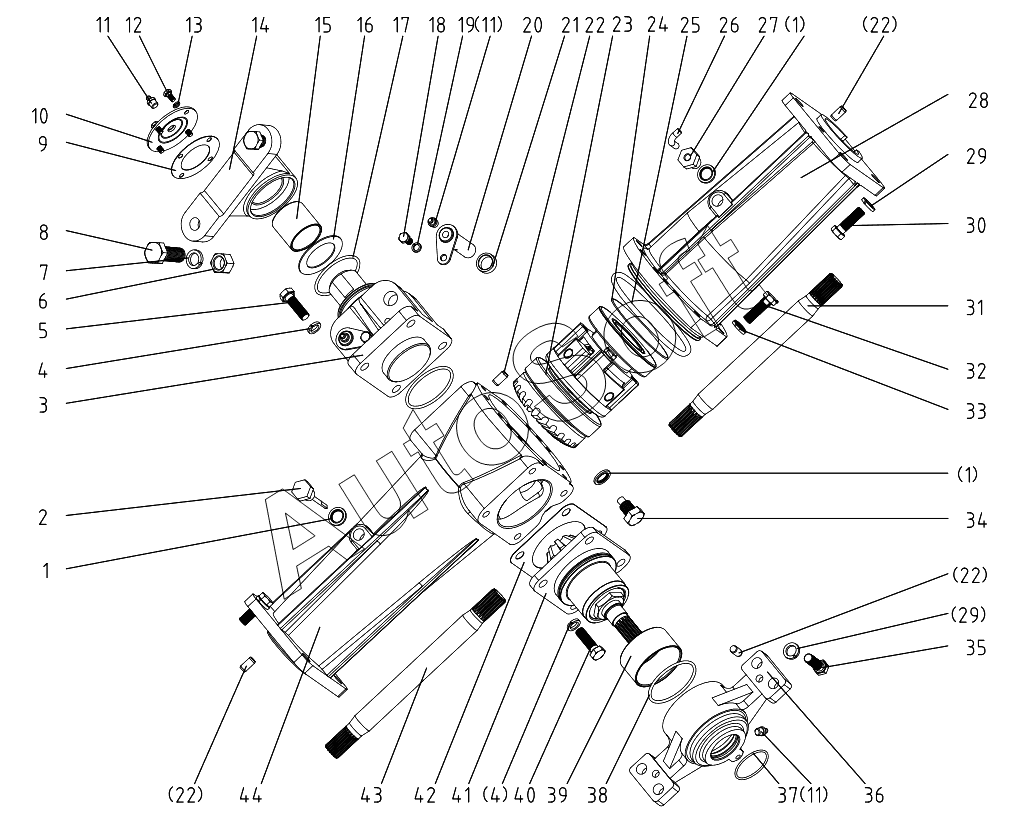

Каталог запасных частей к технике: DongFeng 504G3. Front Drive Axles (Middle) 504G3.31.001
34
24
25
26
27
28
29
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
3
4
4
5
6
7
8
9
10
11
11
11
1
1
1
13
14
15
16
17
18
19
20
21
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***6 | Copper washer 16 | |
| 2 | 3***1 | Oil dipstick | |
| 3 | 5***1 | Cylinder pedestal | |
| 4 | G***2 | Spring lock washer 12 | |
| 5 | G***0 | Hex. head bolt М12х1.5x40 | |
| 6 | G***6 | Hex. nut M16 | |
| 7 | G***6 | Spring Lock washer16 | |
| 8 | G***5 | Hex. head bolt M16x65 | |
| 9 | 3***2 | End cover gasket | |
| 10 | 3***9 | End cover of front pedestal | |
| 11 | J***1 | Grease cup M10x1 | |
| 12 | G***2 | Hex. head bolt M6x12 | |
| 13 | G***6 | Spring lock washer 6 | |
| 14 | 5***7 | Front pedestal | |
| 15 | 3***1 | Front pedestal bush | |
| 16 | 3***1 | Shims for front swing axle | |
| 17 | G***5 | O-ring seal 65x2.65 | |
| 18 | G***6 | Hex. head bolt M8x16 | |
| 19 | G***8 | Spring lock washer 8 | |
| 20 | 5***3 | Pin shaft | |
| 21 | 5***5 | Spacer | |
| 22 | G***0 | Straight pin В 10x20 | |
| 23 | 5***2 | Differential assembly | |
| 24 | 5***2 | Tab for driven bevel gear | |
| 25 | G***5 | O-ring seal 132x2.65 | |
| 26 | 3***1 | Vent pipe | |
| 27 | 3***1 | Vent plug | |
| 28 | 5***2 | Right half shaft housing | |
| 29 | G***4 | Spring lock washer 14 | |
| 30 | G***0 | Hex. Head bolt М14х1.5x40 | |
| 31 | 5***4 | Right half shaft | |
| 32 | G***0 | Hex. head bolt M10x40 | |
| 33 | G***0 | Spring lock washer 10 | |
| 34 | 2***4 | Oil drain plug | |
| 35 | G***5 | Hex.bolt M14x45 | |
| 36 | 5***2 | Rear pedestal | |
| 37 | G***5 | O-ring seal 45x2.65 | |
| 38 | G***5 | O-ring seal 69x2.65 | |
| 39 | 3***1 | Rear pedestal bush | |
| 40 | G***0 | Hex. head bolt M12x1.5x30 | |
| 41 | 5***6 | Bevel drive pinion assembly | |
| 42 | 5***2 | Shims for bearing seat | |
| 43 | 5***1 | Left half shaft | |
| 44 | 5***0 | Left half shaft housing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
