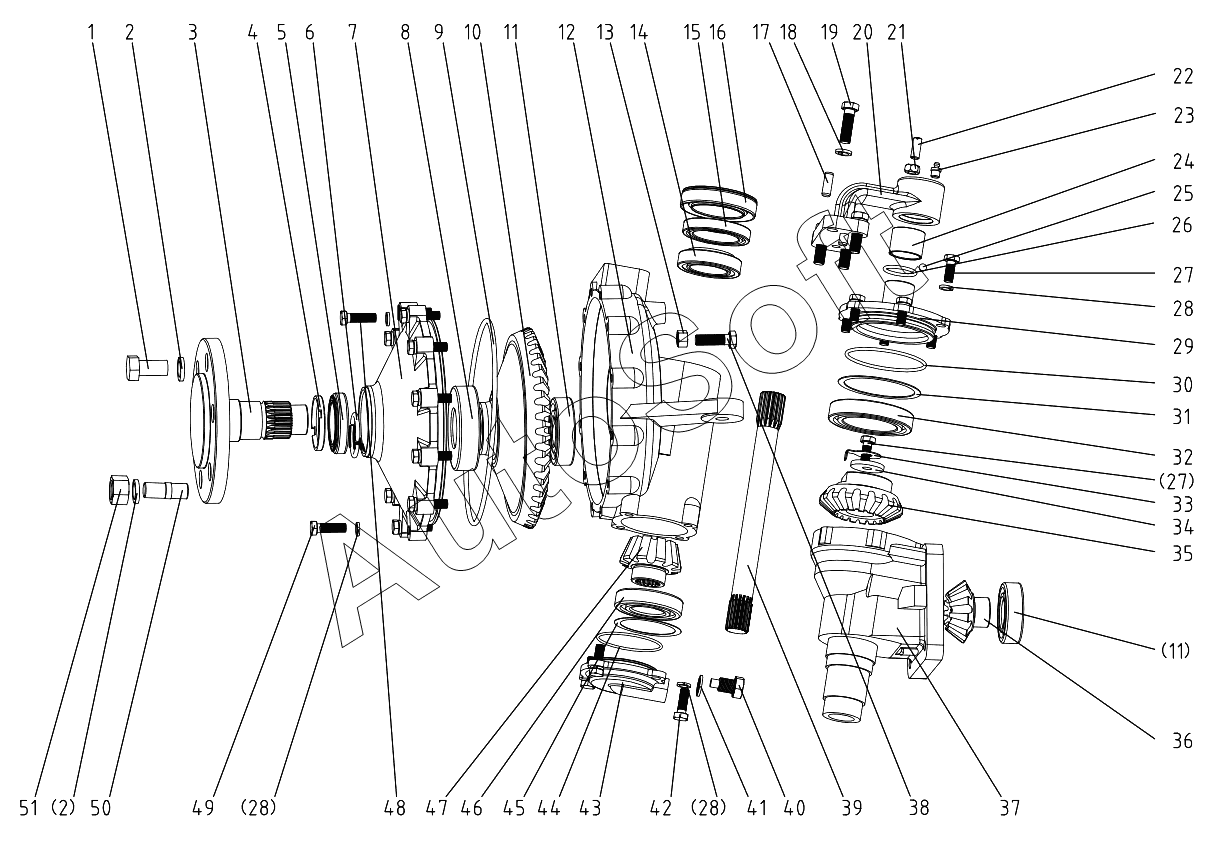

Каталог запасных частей к технике: DongFeng 504G3. Front Drive Axle (Left Side-Slowdown) 504G3.31.001
39
27
27
28
28
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
14
2
2
3
4
5
6
7
8
9
10
11
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | hex. head bolt M18x1.5x35 | |
| 2 | G***8 | Spring lock washer 18 | |
| 3 | 5***1 | Drive shaft | |
| 4 | 5***1 | Oil seal blocking ring | |
| 5 | 4***1 | Oil-seal MC50x72x12/15 | |
| 6 | 3***2 | Fixing ring of drive shaft | |
| 7 | 5***1 | Drive shaft cover | |
| 8 | G***9 | Ball bearing 6309 | |
| 9 | G***3 | O-ring seal 236x5.3 | |
| 10 | 5***7 | Driven bevel gear of final drive | |
| 11 | G***7 | Ball bearing 6307 | |
| 12 | 5***2 | Left final drive housing | |
| 13 | G***2 | Hex. thin slotted nut M12 | |
| 14 | G***9 | Ball bearing 32009 | |
| 15 | G***1 | Ball bearing 61911 | |
| 16 | 5***3 | Guard against turbid oil-seal MC60x90x20/14 | |
| 17 | G***8 | Straight pin B10x28 | |
| 18 | G***2 | Spring lock washer 12 | |
| 19 | G***0 | Hex. head bolt M12x40 | |
| 20 | 5***1 | Steering arm | |
| 21 | G***1 | Hex. thin slotted nut M10x1 | |
| 22 | 5***4 | Set screw M10x1 | |
| 23 | J***1 | Grease cup M8x1 | |
| 24 | 3***1 | Steering arm bushing | |
| 25 | G***b | Ball 8.7312G200b | |
| 26 | G***5 | O-ring seal 34.5x2.65 | |
| 27 | G***5 | Hex. head bolt M10x25 | |
| 28 | G***0 | Spring lock washer 10 | |
| 29 | 5***7 | Upper bearing cover | |
| 30 | G***5 | O-ring seal 92.5x3.55 | |
| 31 | 5***7 | Adjusting shims | |
| 32 | G***3 | Ball bearing 6013 | |
| 33 | 3***8 | Lock washer | |
| 34 | 3***1 | Blocking ring of upright shaft | |
| 35 | 5***8 | Driven bevel gear of the first drive | |
| 36 | 5***9 | Driving bevel gear of the first drive | |
| 37 | 5***1 | Upright shaft housing | |
| 38 | G***0 | Hex. head bolt M12x30 | |
| 39 | 5***1 | Upright shaft | |
| 40 | 2***4 | Oil drain plug | |
| 41 | J***6 | Copper washer 16 | |
| 42 | G***0 | Hex. head bolt M10x30 | |
| 43 | 5***8 | Lower bearing cover | |
| 44 | G***5 | O-ring seal 75x2.65 | |
| 45 | 8***4 | Adjusting shims | |
| 46 | G***8 | Ball bearing 208 | |
| 47 | 5***0 | Driving bevel gear of final drive | |
| 48 | G***0 | Hex. head bolt M10x40 | |
| 49 | G***5 | Hex. head bolt M10x35 | |
| 50 | 3***9 | Double screw bolt | |
| 51 | G***5 | Hex. nut M18xl.5 |
