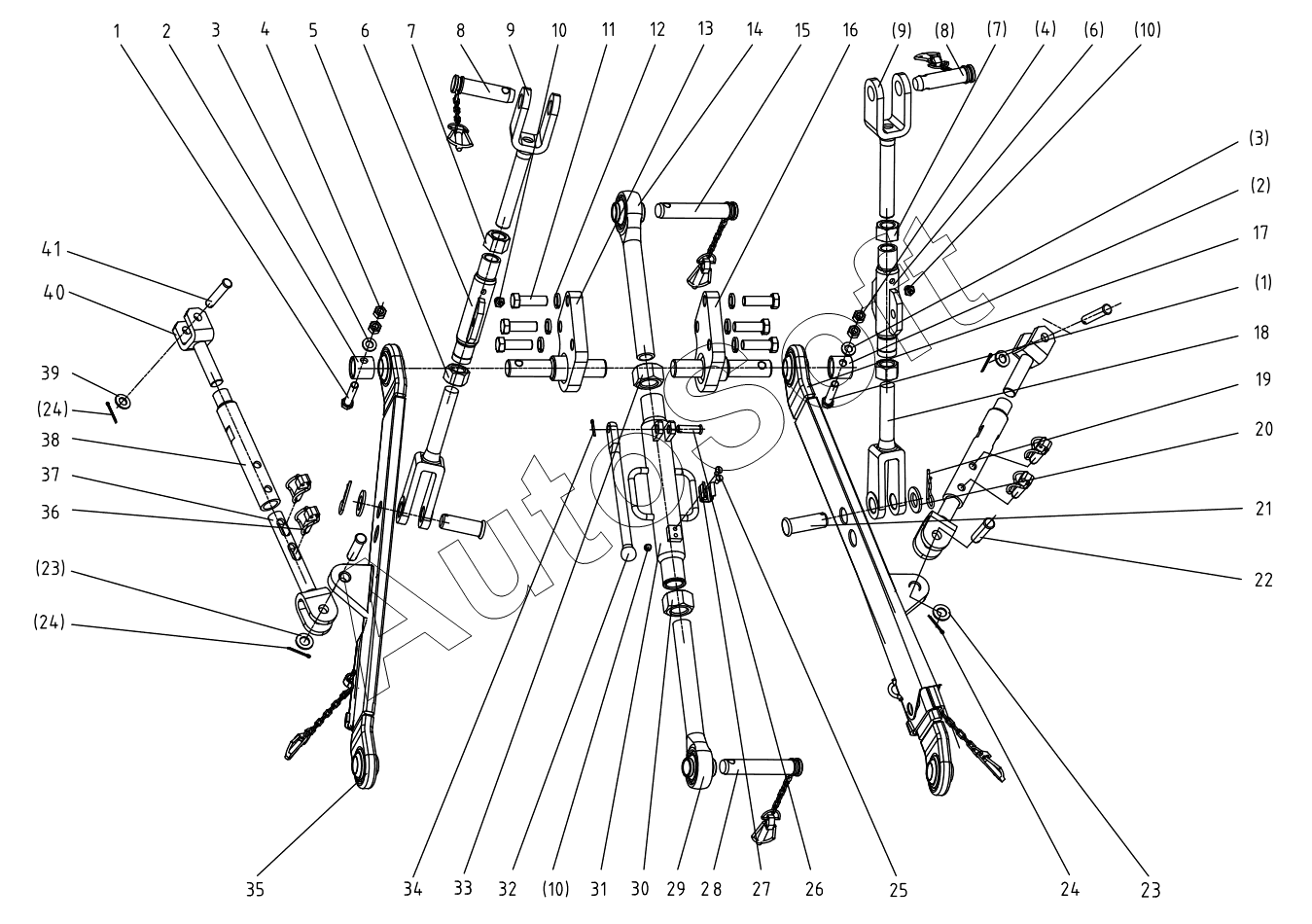

Каталог запасных частей к технике: DongFeng 504G3. Suspension Mechanism 504G3.56A.001

1
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | G***5 | Hex. head bolt M12x65 | |
2 | 5***1 | Block ring | |
3 | G***2 | Plain washer 12 | |
4 | G***2 | Hex. nut M12 | |
5 | G***2 | Hex. nut M24x2 | |
6 | 5***6 | Adjusting sleeve | |
7 | G***L | Hex. nut M24x2(left) | |
8 | 5***1 | Coupling pin of lift rod | |
9 | 4***1 | Up clevis of lift rod | |
10 | J***1 | Grease cup M10x1 | |
11 | G***0 | Hex. head bolt M16x50 | |
12 | G***6 | Spring Lock washer16 | |
13 | 5***5 | Left coupling seat | |
14 | 5***0 | Upper link front adjusting rod | |
15 | 8***9 | The connecting pin joint assembly | |
16 | 5***6 | Right coupling seat | |
17 | 5***A | The right lower rod assembly | |
18 | 5***4 | Lower clevis of lift rod | |
19 | 2***1 | R-pin | |
20 | G***4 | Plain washer 24 | |
21 | G***5 | Clevis pin with head B25x65 | |
22 | G***0 | Clevis pin with head B16x60 | |
23 | G***6 | Plain washer 16 | |
24 | G***0 | Split pin 3.2x20 | |
25 | G***6 | Bolt M6x16 | |
26 | G***5 | Clevis pin with head B12x35 | |
27 | 1***5 | Flexible steel piece | |
28 | 4***9 | Coupling pin of upper link | |
29 | 4***7 | Upper link rear adjusting rod | |
30 | G***L | Hex. nut M30x2 (left) | |
31 | 8***1 | Turn buckle of upper link | |
32 | 1***6 | Ball rod | |
33 | G***2 | Hex. nut M30x2 | |
34 | G***0 | Split pin 3.2x20 | |
35 | 5***A | The lower left rod assembly | |
36 | 3***1 | Kock pin | |
37 | 5***4 | Rear check clevis | |
38 | 3***4 | Adjust sleeve | |
39 | G***4 | Plain washer 14 | |
40 | 5***3 | Front check clevis | |
41 | G***5 | Clevis pin with head B14x65 |
