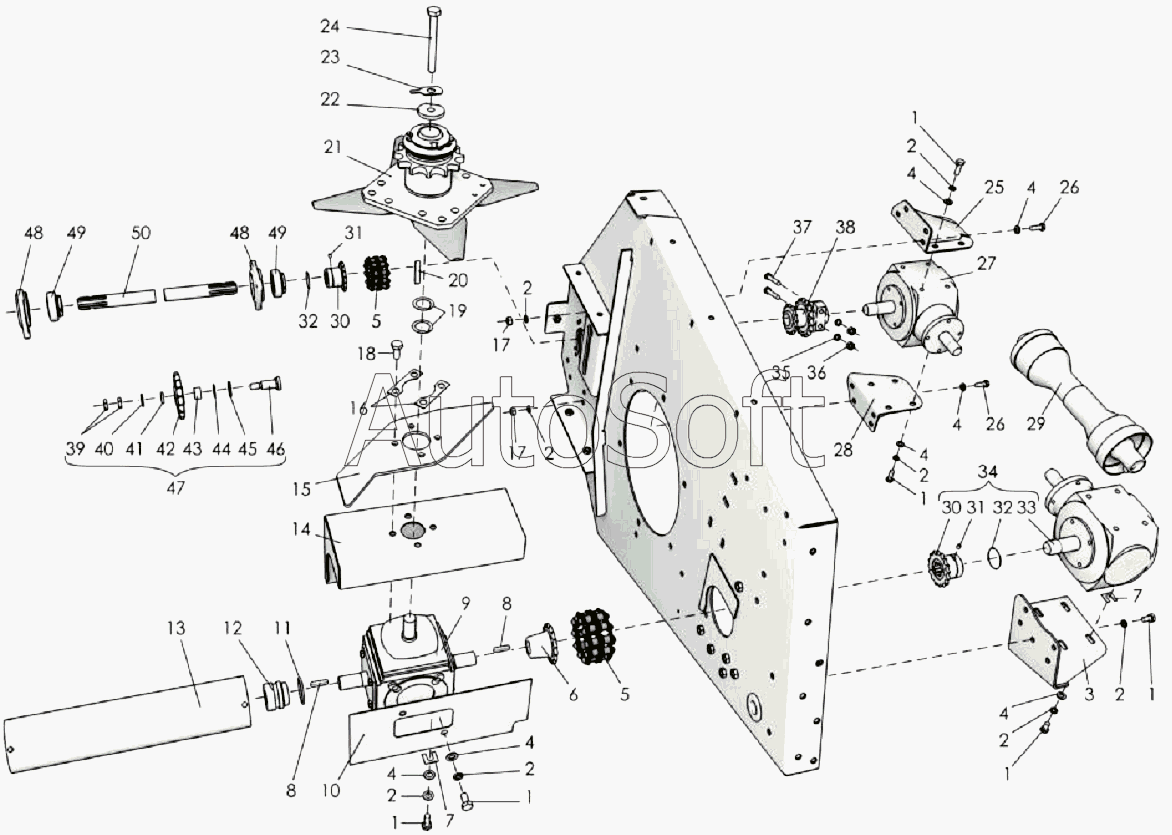

Каталог запасных частей к технике: Клевер ПСП-1210 "Falcon" (2011). Корпус жатки (привод, левая сторона)
38
27
27
28
29
29
30
30
31
31
32
32
33
34
35
36
37
26
26
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
13
2
2
2
2
2
2
2
2
3
4
4
4
4
4
4
4
5
5
6
6
7
7
7
8
8
9
10
11
12
1
1
1
1
1
1
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Болт | |
| 2 | 1***9 | Шайба | |
| 3 | П***0 | Кронштейн | |
| 4 | С***9 | Шайба | |
| 5 | 2***4 | Цепь | |
| 6 | П***4 | Полумуфта | |
| 6 | П***0 | Полумуфта | |
| 7 | П***8 | Шайба | |
| 7 | П***1 | Шайба | |
| 8 | 8***5 | Шпонка | |
| 9 | 9***0 | Редуктор | |
| 10 | П***4 | Накладка | |
| 11 | П***1 | Кольцо прижимное | |
| 12 | П***3 | Венец | |
| 13 | П***0 | Валик | |
| 14 | П***5 | Щиток | |
| 15 | П***Б | Противорез | |
| 16 | П***1 | Шайба стопорная | |
| 17 | М***9 | Гайка | |
| 18 | М***9 | Болт | |
| 19 | П***3 | Пластина регулировочная | |
| 20 | 8***5 | Шпонка | |
| 21 | П***0 | Аппарат режущий | |
| 22 | П***8 | Шайба | |
| 23 | П***8 | Шайба стопорная | |
| 24 | М***9 | Болт | |
| 25 | П***0 | Кронштейн | |
| 26 | М***9 | Болт | |
| 27 | 9***0 | Редуктор | |
| 27 | Р***р | Редуктор | |
| 28 | П***1 | Кронштейн | |
| 29 | 0***0 | Карданный вал | |
| 29 | 2***1 | Карданный вал | |
| 30 | П***0 | Звездочка | |
| 31 | В***Н | Винт | |
| 32 | 5***3 | Кольцо | |
| 33 | 9***0 | Редуктор | |
| 34 | П***А | Редуктор | |
| 35 | 1***9 | Шайба | |
| 36 | М***9 | Гайка | |
| 37 | М***9 | Болт | |
| 38 | П***0 | Привод | |
| 38 | П***1 | Привод | |
| 39 | М***9 | Гайка | |
| 40 | С***9 | Шайба | |
| 41 | 8***3 | Втулка | |
| 42 | 5***1 | Звездочка натяжная | |
| 43 | Н***2 | Втулка | |
| 44 | 2***9 | Шайба | |
| 45 | 2***9 | Шайба | |
| 46 | П***2 | Ось | |
| 47 | П***0 | Звездочка натяжная | |
| 48 | Н***5 | Корпус подшипника | |
| 49 | 1***7 | Подшипник | |
| 50 | П***1 | Вал |
