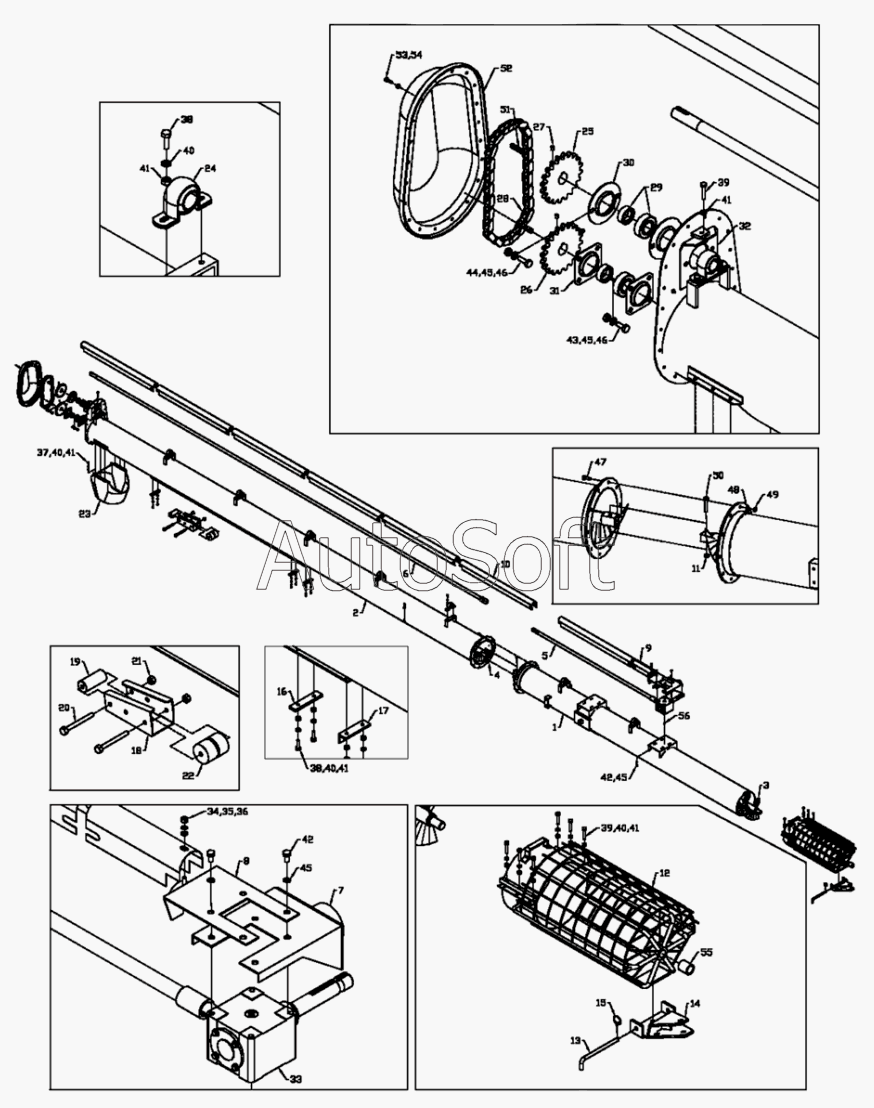

Каталог запасных частей к технике: Клевер ТШ-70-8Э (2010). Труба в сборе
42
42
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
40
40
40
41
41
41
41
41
28
43
44
45
45
45
45
46
46
47
48
49
50
51
52
53
54
55
56
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Дополнительная труба | |
| 2 | 9***3 | Основная труба | |
| 3 | 9***2 | Дополнительный шнек | |
| 4 | 9***5 | Основной шнек | |
| 5 | 9***2 | Дополнительная линия управления | |
| 6 | 9***4 | Основная линия управления | |
| 7 | 9***3 | Монтажная пластина редуктора | |
| 8 | 9***6 | Крепежное приспособление кожуха | |
| 9 | 9***8 | Кожух линии управления | |
| 10 | 9***7 | Кожух линии управления | |
| 11 | 8***4 | Гайка | |
| 12 | 9***6 | Предохранительная решетка | |
| 13 | 9***0 | Штифт | |
| 14 | 9***7 | Штифт | |
| 15 | 9***9 | Шплинт | |
| 16 | 9***9 | Ограничитель хода | |
| 17 | 9***0 | Зажим кабеля | |
| 18 | 9***4 | Корпус опорного ролика | |
| 19 | 9***5 | Ролик | |
| 20 | 8***7 | Болт | |
| 21 | 8***2 | 5/8 Lock Nut | |
| 22 | 9***4 | Ролик | |
| 23 | F***6 | Воронка | |
| 24 | 9***7 | Подшипник | |
| 24 | 9***8 | Подшипниковая опора в сборе | |
| 25 | 9***6 | Звездочка | |
| 25 | 9***9 | Звездочка | |
| 26 | 9***4 | Звездочка | |
| 26 | 9***6 | Звездочка | |
| 27 | 9***9 | 3/8x3/8 Винт | |
| 28 | 9***3 | Цепь 41 звено | |
| 28 | 9***7 | Цепь 44 звена | |
| 29 | 9***7 | Подшипник | |
| 30 | 9***2 | Фланец | |
| 31 | 9***0 | Фланец | |
| 32 | 9***3 | Кронштейн цепенатяжного устройства | |
| 33 | 9***7 | Редуктор | |
| 34 | 8***0 | 3/8 Шайба | |
| 35 | 8***9 | 5/16 Шайба | |
| 36 | 8***8 | 5/16 Гайка | |
| 37 | 8***0 | 3/8x1 Болт | |
| 38 | 8***1 | 3/8x1 1/4 Болт | |
| 39 | 8***5 | 3/8 X 2 Болт | |
| 40 | 8***3 | 3/8 Шайба | |
| 41 | 8***2 | 3/8 Гайка | |
| 42 | 8***9 | 1/2 X 1 Болт | |
| 43 | 8***8 | Болт | |
| 44 | 8***7 | Болт | |
| 45 | 8***7 | 1/2 Шайба | |
| 46 | 8***6 | 1/2 Гайка | |
| 47 | 8***8 | Болт | |
| 48 | 8***5 | 7/16 Шайба | |
| 49 | 8***4 | 7/16 Болт | |
| 50 | 9***8 | Болт | |
| 51 | 9***7 | Замок | |
| 52 | 9***1 | Пластиковая крышка | |
| 53 | 9***3 | Болт | |
| 54 | 9***4 | Гайка | |
| 55 | 9***5 | Втулка | |
| 56 | 8***8 | 1/2 Шайба B.S. |
