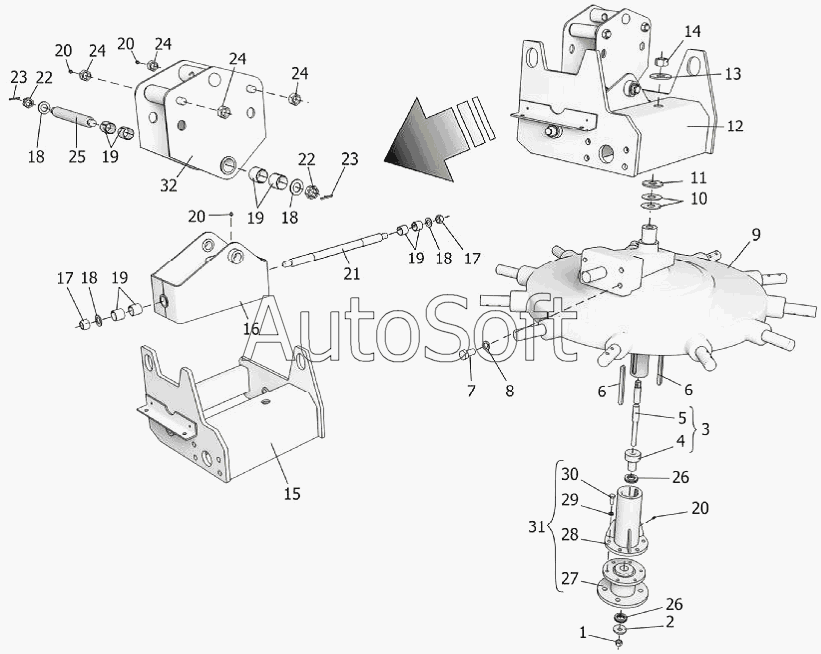

Каталог запасных частей к технике: Клевер ГРП-810 "Kolibri Duo" (2011). Ротор ГРП-811.05.00.050А (правый)
17
17
32
31
30
29
28
27
26
26
25
24
24
24
24
23
23
22
22
21
20
20
20
20
19
19
19
19
18
18
18
18
1
16
15
14
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | I***8 | Гайка | |
| 2 | Г***4 | Шайба упорная | |
| 3 | Г***0 | Штырь | |
| 4 | Г***2 | Втулка | |
| 5 | Г***3 | Штырь | |
| 6 | 1***0 | Шпонка | |
| 7 | М***9 | Болт | |
| 8 | 1***9 | Шайба | |
| 9 | 1***T | Редуктор правый | |
| 10 | Г***1 | Шайба | |
| 11 | 2***9 | Шайба | |
| 12 | Г***0 | Подвеска | |
| 13 | 2***9 | Шайба | |
| 14 | М***9 | Гайка | |
| 15 | Г***0 | Кронштейн | |
| 16 | Г***0 | Кронштейн | |
| 17 | I***8 | Гайка | |
| 18 | С***9 | Шайба | |
| 19 | 3***U | Втулка ГОСТ28773-90 | |
| 20 | 1***6 | Масленка | |
| 21 | Г***4 | Ось | |
| 22 | М***9 | Гайка | |
| 23 | 4***9 | Шплинт | |
| 24 | М***9 | Гайка | |
| 25 | Г***3 | Ось | |
| 26 | 8***Н | Подшипник | |
| 27 | Г***А | Фланец | |
| 28 | Г***А | Втулка | |
| 29 | 1***9 | Шайба | |
| 30 | М***9 | Болт | |
| 31 | Г***А | Втулка | |
| 32 | Г***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
