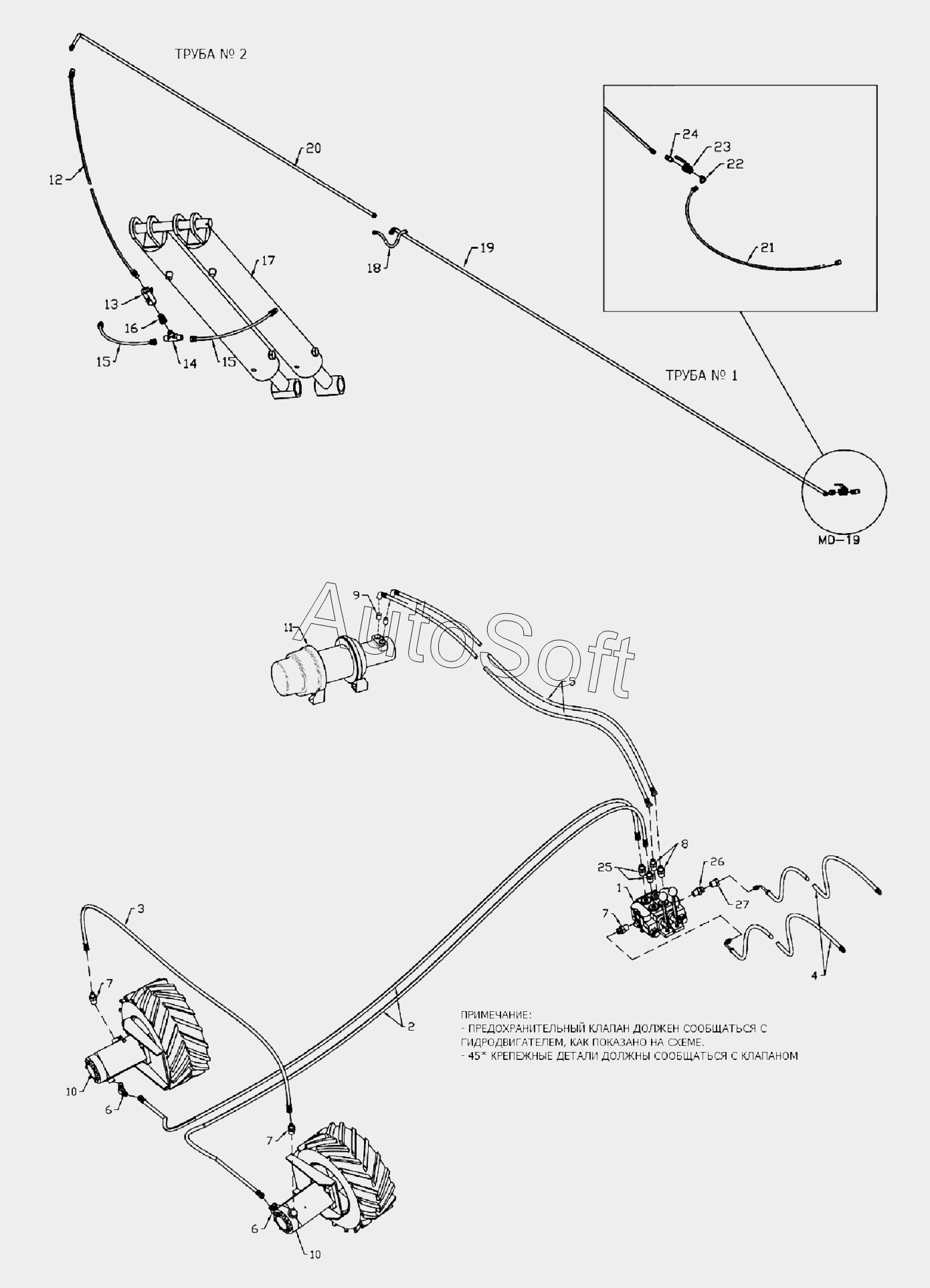

Каталог запасных частей к технике: Клевер ТШВ-400-23 (2013). Гидравлическая система
14
27
26
25
24
23
22
21
20
19
18
17
16
15
15
1
13
12
11
10
10
9
8
7
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | Моноблок 2-х золотникового клапана | |
| 2 | 1***0 | Гидравлический шланг 1/2dm x 21 | |
| 3 | 1***1 | Гидравлический шланг 1/2dm x 79dm | |
| 4 | 1***8 | Гидравлический шланг 1/2dm x 79dm | |
| 5 | 9***4 | Гидравлический шланг 1/2dm x 139dm | |
| 6 | 8***0 | Наружный изгиб 90grad | |
| 7 | 8***8 | Наружный адаптер | |
| 8 | 8***7 | Наружный адаптер | |
| 9 | 8***7 | Наружный адаптер | |
| 10 | 9***3 | Гидравлический двигатель 169-0093-001 | |
| 11 | 9***3 | Гидравлическая лебедка | |
| 12 | 1***8 | 1/2dm x 8' - 6dm Гидравлический шланг | |
| 13 | 9***8 | 1/2 односторонний регулирующий клапан | |
| 14 | 8***1 | Тройник 7/8dm | |
| 15 | 9***3 | 1/2dm x 12dm Гидрошланг | |
| 16 | 9***2 | JIC в 1/2 NPT в адаптер «папа-папа» | |
| 17 | F***4 | Цилиндр 5.00 x 55.35 w/ 3-1/2dm Вал | |
| 18 | 9***2 | 1/2 x 18 гидрошланг | |
| 19 | 9***4 | Гидравлическая труба | |
| 20 | 9***5 | Гидравлическая труба | |
| 21 | 9***3 | 1/2dm х 120dm Гидрошланг | |
| 22 | 9***5 | 1/2 x 90° наружный изгиб | |
| 23 | 9***7 | 1/2 шаровой клапан | |
| 24 | 9***2 | JIC в 1/2 NPT в адаптер «папа-папа» | |
| 25 | 9***0 | Предохранительный наружный адаптер | |
| 26 | 9***6 | Наружный адаптер | |
| 27 | 9***5 | Контрольный клапан |
