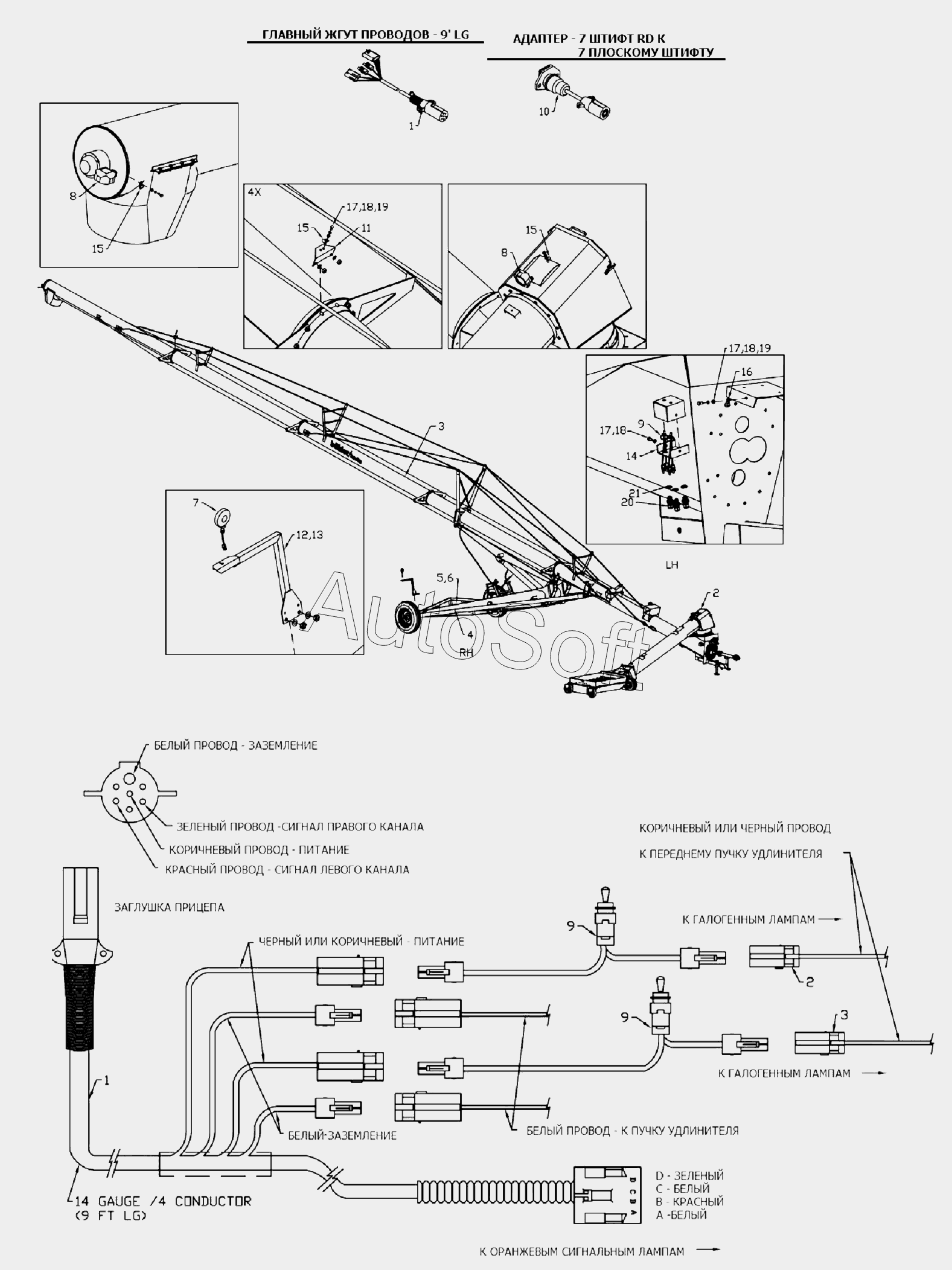

Каталог запасных частей к технике: Клевер ТШВ-400-23 (2013). Схема освещения
11
1
1
9
9
9
8
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 81549 | 8***9 | 5/16x3/4 Болт | |
| 81568 | 8***8 | 5/16 Гайка | |
| 81569 | 8***9 | 5/16 Шайба | |
| 908916 | 9***6 | 1/2dm Разъем с компенсатором натяжения | |
| 909226 | 9***6 | Сигнальная сварочная конструкция с креплением -Rh | |
| 909227 | 9***7 | Сигнальная сварочная конструкция с креплением - | |
| 909231 | 9***1 | Коробка освещения с переключателем Btm Pl 4dm x 7-1/2dm | |
| 909423 | 9***3 | Адаптер, 7 штифт Rd к 7 плоскому штифту | |
| 909427 | 9***7 | Стопорная гайка, разъем с компенсатором натяжения | |
| JDCAH78237 | J***7 | Зажим, пластизоль | |
| JDCAH89557 | J***7 | Зажим | |
| 1 | 9***4 | Главный жгут проводов, 9dm Lg | |
| 2 | 9***5 | Жгут проводов добавочный к галогенной лампе, 5 -6dm Lg | |
| 3 | 9***6 | Жгут проводов добавочный к галогенной лампе, 107 - 0dm Lg | |
| 4 | 9***7 | Главный удлиненный жгут к оранжевому индикатору, 45 - 0dm Lg | |
| 5 | 9***8 | Жгут проводов добавочный №1 к оранжевому индикатору - 13 - 0dm | |
| 6 | 9***9 | Жгут проводов добавочный №2 к оранжевому индикатору, 2 - 6dm Lg | |
| 7 | 9***0 | Оранжевый индикатор | |
| 8 | 9***1 | Галогенная лампа | |
| 9 | 9***2 | Выключатель - погодоустойчивый | |
| 11 | 9***9 | Кронштейн для подвески троса 4-25/32dm x 6dm |
