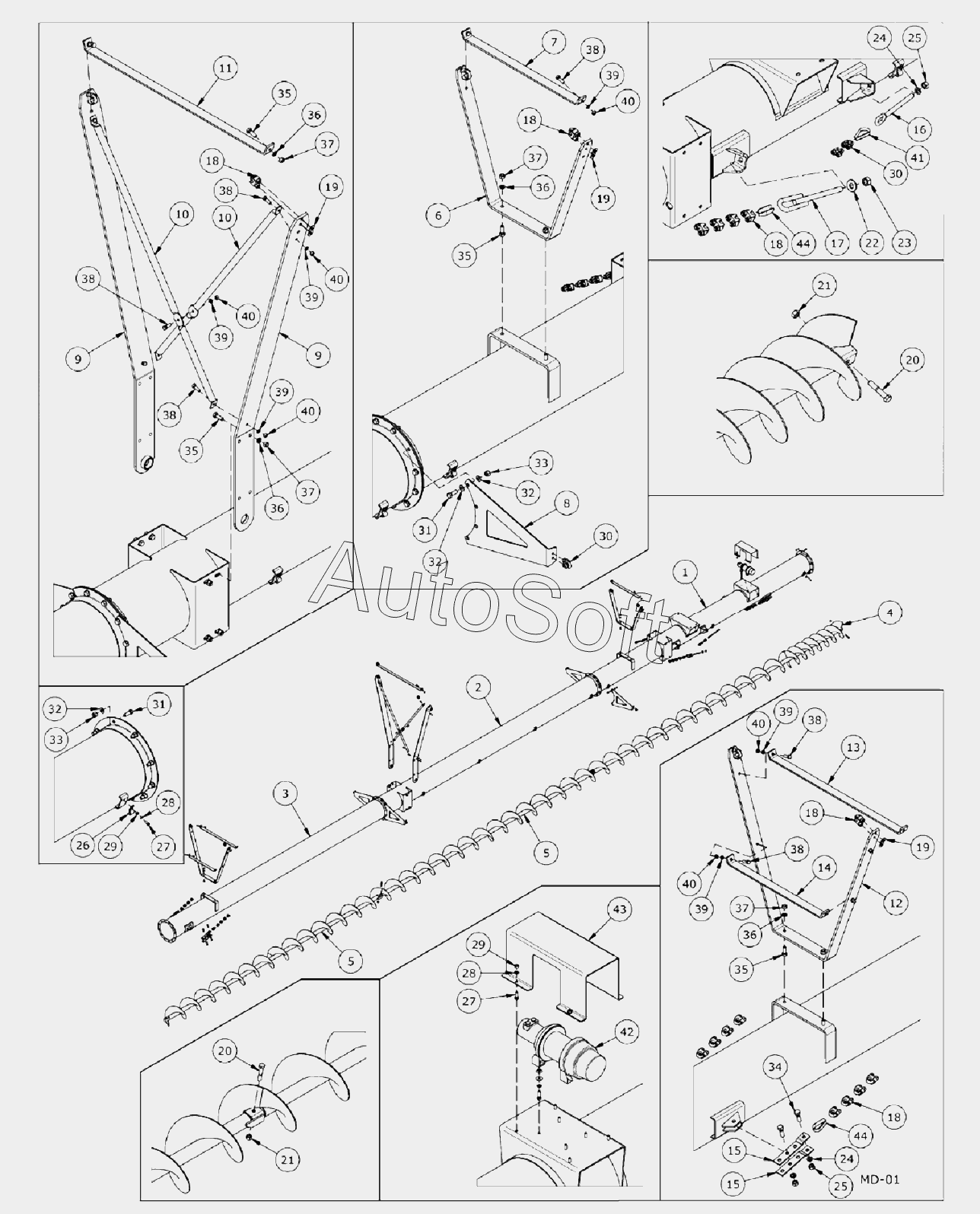

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Труба № 1 | |
| 2 | 9***5 | Труба №2 | |
| 3 | 9***6 | Труба № 3 | |
| 4 | 9***0 | Верхний шнек | |
| 5 | 9***3 | Центральный шнек | |
| 6 | 9***6 | Распорочная вилка | |
| 7 | 9***7 | Распорочный анкер | |
| 8 | 9***6 | Боковой распорочный кронштейн | |
| 9 | 9***6 | Распорная пластина | |
| 10 | 9***7 | Поперечный анкер | |
| 11 | 9***3 | Распорочный анкер | |
| 12 | 9***8 | Распорочная вилка | |
| 13 | 9***9 | Распорочный анкер | |
| 14 | 9***0 | Распорочный анкер | |
| 15 | 9***3 | Кронштейн для вилки троса | |
| 16 | 9***3 | 3/4dm х 7-7/8dm Шкив кабеля | |
| 17 | 9***3 | Шкив кабеля - Хомут | |
| 18 | 9***4 | 3/4dm Зажим троса | |
| 19 | 8***8 | 1/2 Шайба B.S. | |
| 20 | 8***6 | Шестигранный болт | |
| 21 | 8***5 | Гайка | |
| 22 | 8***2 | 7/8dm Шайба Sae | |
| 23 | 8***2 | 7/8dm Шестигранная гайка | |
| 24 | 8***1 | 3/4 Шайба | |
| 25 | 8***0 | 3/4 Болт | |
| 26 | 9***0 | Гидрозажим | |
| 27 | 8***0 | 3/8x1 Болт | |
| 28 | 8***3 | 3/8 Шайба | |
| 29 | 8***2 | 3/8 Гайка | |
| 30 | 9***5 | 1/2 скоба кабеля, 70 & 50/60 основная распорка | |
| 31 | 9***5 | 5/8dm x 1-3/4dm Шестигранный болт | |
| 32 | 8***9 | 5/8dm Плоская шайба SAE | |
| 33 | 8***2 | 5/8 Lock Nut | |
| 34 | 8***6 | 3/4 x 2-1/2 шестигранный болт | |
| 35 | 8***0 | 5/8 x 1-3/4 шестигранный болт | |
| 36 | 8***7 | 5/8 Шайба | |
| 37 | 8***6 | 5/8 Болт | |
| 38 | 8***7 | Болт | |
| 39 | 8***7 | 1/2 Шайба | |
| 40 | 8***6 | 1/2 Гайка | |
| 41 | 9***7 | 1/2 Муфта троса, 70 | |
| 42 | 9***3 | Гидравлическая лебедка | |
| 43 | 9***0 | Щит гидравлической лебедки | |
| 44 | 9***9 | 3/4dm Наконечник троса |
