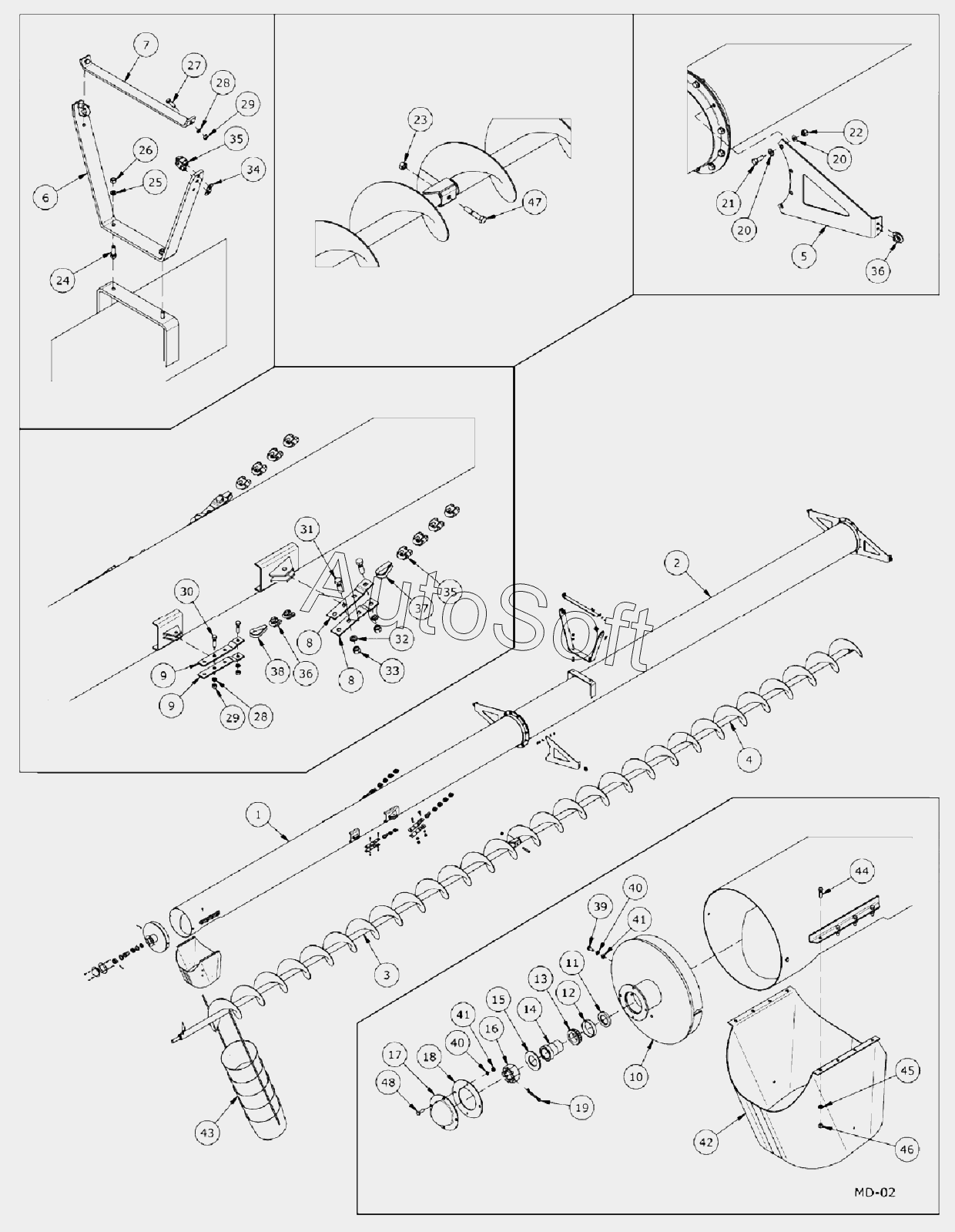

Каталог запасных частей к технике: Клевер ТШВ-400-23 (2013). Верхняя труба
37
26
27
28
28
29
29
30
31
32
33
34
35
35
36
36
25
38
39
40
40
41
41
42
43
44
45
46
47
48
13
2
3
4
5
6
7
8
8
9
9
10
11
12
1
14
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Труба №5 | |
| 2 | 9***7 | Труба №4 | |
| 3 | 9***6 | Верхний шнек | |
| 4 | 9***3 | Центральный шнек | |
| 5 | 9***6 | Боковой распорочный кронштейн | |
| 6 | 9***1 | Распорочная вилка | |
| 7 | 9***2 | Распорочный анкер | |
| 8 | 9***3 | Кронштейн для вилки троса | |
| 9 | 9***4 | Вилка кабеля | |
| 10 | 9***1 | Верхняя торцевая пластина | |
| 11 | 9***2 | Сальник | |
| 12 | 9***2 | Наружное кольцо внутреннего подшипника | |
| 13 | 9***5 | НАРУЖНЫЙ КОНИЧЕСКИЙ ПОДШИПНИК | |
| 14 | 9***6 | Рукав концевого подшипника | |
| 15 | 9***5 | 1-1/2dm x 10Ga Шайба с узкими полями | |
| 16 | 9***3 | 1-1/2dm Шестигранная гайка Nf класса прочности 2 с прорезью | |
| 17 | 9***2 | Пылезащитный колпачок | |
| 18 | 9***2 | Резиновый уплотнитель | |
| 19 | 8***0 | 1/4x2 Чека | |
| 20 | 8***9 | 5/8dm Плоская шайба SAE | |
| 21 | 9***5 | 5/8dm x 1-3/4dm Шестигранный болт | |
| 22 | 8***2 | 5/8 Lock Nut | |
| 23 | 8***5 | Гайка | |
| 24 | 8***0 | 5/8 x 1-3/4 шестигранный болт | |
| 25 | 8***7 | 5/8 Шайба | |
| 26 | 8***6 | 5/8 Болт | |
| 27 | 8***7 | Болт | |
| 28 | 8***7 | 1/2 Шайба | |
| 29 | 8***6 | 1/2 Гайка | |
| 30 | 8***3 | 1/2 x 1 3/4 Болт | |
| 31 | 8***6 | 3/4 x 2-1/2 шестигранный болт | |
| 32 | 8***1 | 3/4 Шайба | |
| 33 | 8***0 | 3/4 Болт | |
| 34 | 8***8 | 1/2 Шайба B.S. | |
| 35 | 9***4 | 3/4dm Зажим троса | |
| 36 | 9***5 | 1/2 скоба кабеля, 70 & 50/60 основная распорка | |
| 37 | 9***9 | 3/4dm Наконечник троса | |
| 38 | 9***7 | 1/2 Муфта троса, 70 | |
| 39 | 8***9 | 5/16x3/4 Болт | |
| 40 | 8***9 | 5/16 Шайба | |
| 41 | 8***8 | 5/16 Гайка | |
| 42 | 9***0 | Разгрузочный лоток | |
| 43 | F***8 | Гибкий разгрузочный лоток | |
| 44 | 8***1 | 3/8x1 1/4 Болт | |
| 45 | 8***3 | 3/8 Шайба | |
| 46 | 8***2 | 3/8 Гайка | |
| 47 | 8***6 | Шестигранный болт | |
| 48 | 8***6 | 5/16x1 Болт |
