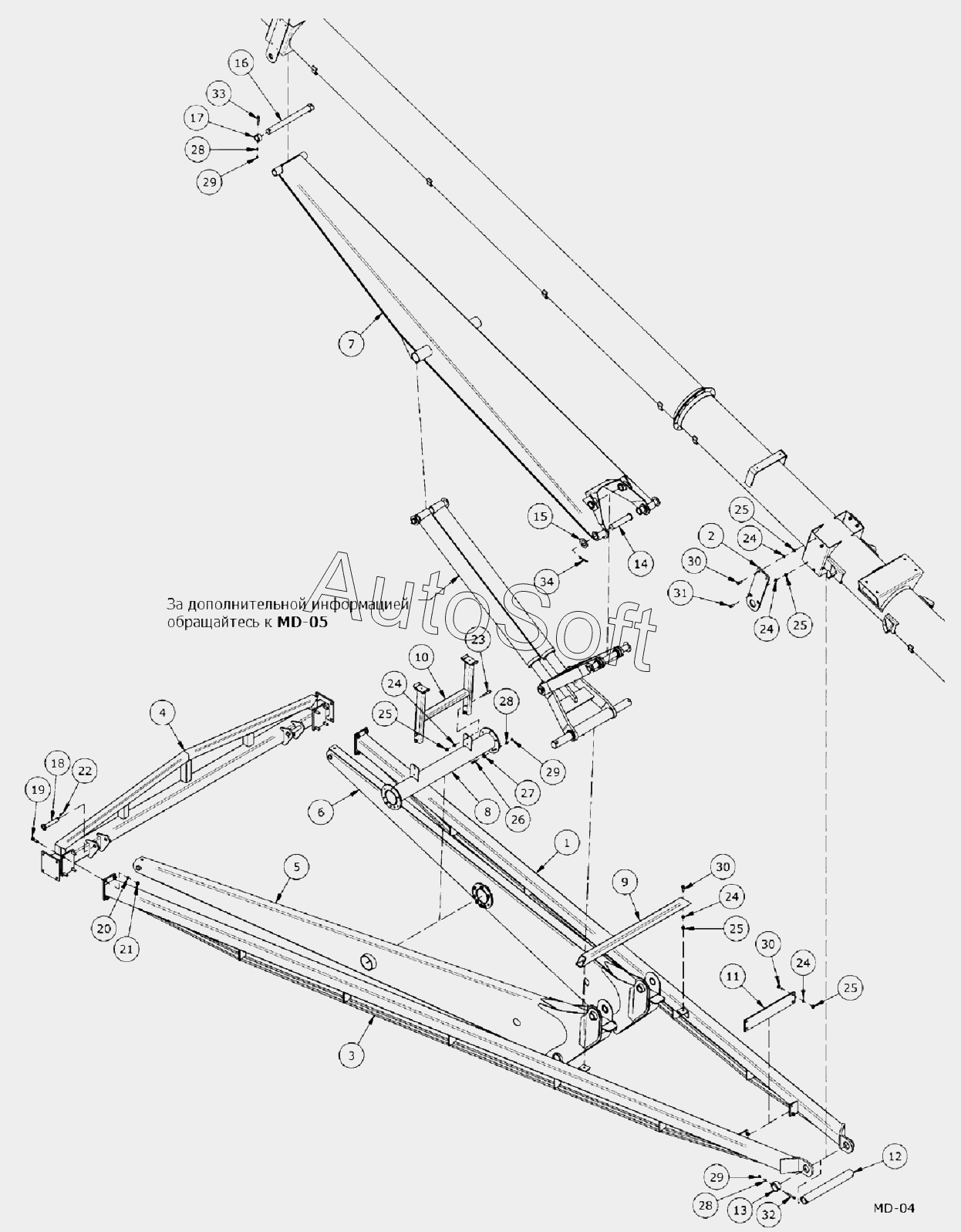

Каталог запасных частей к технике: Клевер ТШВ-400-23 (2013). Ходовая часть
27
19
20
21
22
23
24
24
24
24
24
25
25
25
25
25
26
18
28
28
28
29
29
29
30
30
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Ходовая часть - левая | |
| 2 | 9***6 | Соединительная пластина ходовой части | |
| 3 | 9***3 | Ходовая часть - правая | |
| 4 | 9***5 | Ось | |
| 5 | F***1 | Нижний подъемник - правый | |
| 6 | F***2 | Нижний подъемник - левый | |
| 7 | 9***5 | Верхний рычаг подъема | |
| 8 | 9***1 | Подъемный рычаг – торсионная трубка | |
| 9 | 9***8 | Подъемный рычаг - опорная труба | |
| 10 | 9***6 | Опора | |
| 11 | 9***7 | Анкерная пластинка | |
| 12 | 9***5 | Ходовая часть - Шарнир подъемного рычага | |
| 13 | 9***6 | Ходовая часть - Буртик шарнира подъемного | |
| 14 | 9***6 | Шарнир подъемного рычага | |
| 15 | 9***3 | Шайба | |
| 16 | 9***6 | Шарнир верхнего подъемного рычага | |
| 17 | 9***7 | Буртик шарнира подъемного рычага | |
| 18 | 9***9 | Осевой шарнир | |
| 19 | 8***6 | 3/4 x 2-1/2 шестигранный болт | |
| 20 | 8***1 | 3/4 Шайба | |
| 21 | 8***0 | 3/4 Болт | |
| 22 | 8***0 | 1/4x2 Чека | |
| 23 | 8***9 | 5/8 x 3 1/2 шестигранный болт | |
| 24 | 8***7 | 5/8 Шайба | |
| 25 | 8***6 | 5/8 Болт | |
| 26 | 8***1 | 1/2 x 2 шестигранный болт | |
| 27 | 8***8 | 1/2 Шайба B.S. | |
| 28 | 8***7 | 1/2 Шайба | |
| 29 | 8***6 | 1/2 Гайка | |
| 30 | 8***0 | 5/8 x 1-3/4 шестигранный болт | |
| 31 | 9***4 | 5/8dm x 1-3/4dm Fl Hd Болт с головкой | |
| 32 | 8***1 | 1/2 x 4 1/2 шестигранный болт | |
| 33 | 8***9 | ШЕСТИГРАННИК 0.500NC X 3.50 GR 5 PL | |
| 34 | 9***2 | 5/16dm x 3dm Шплинт |
