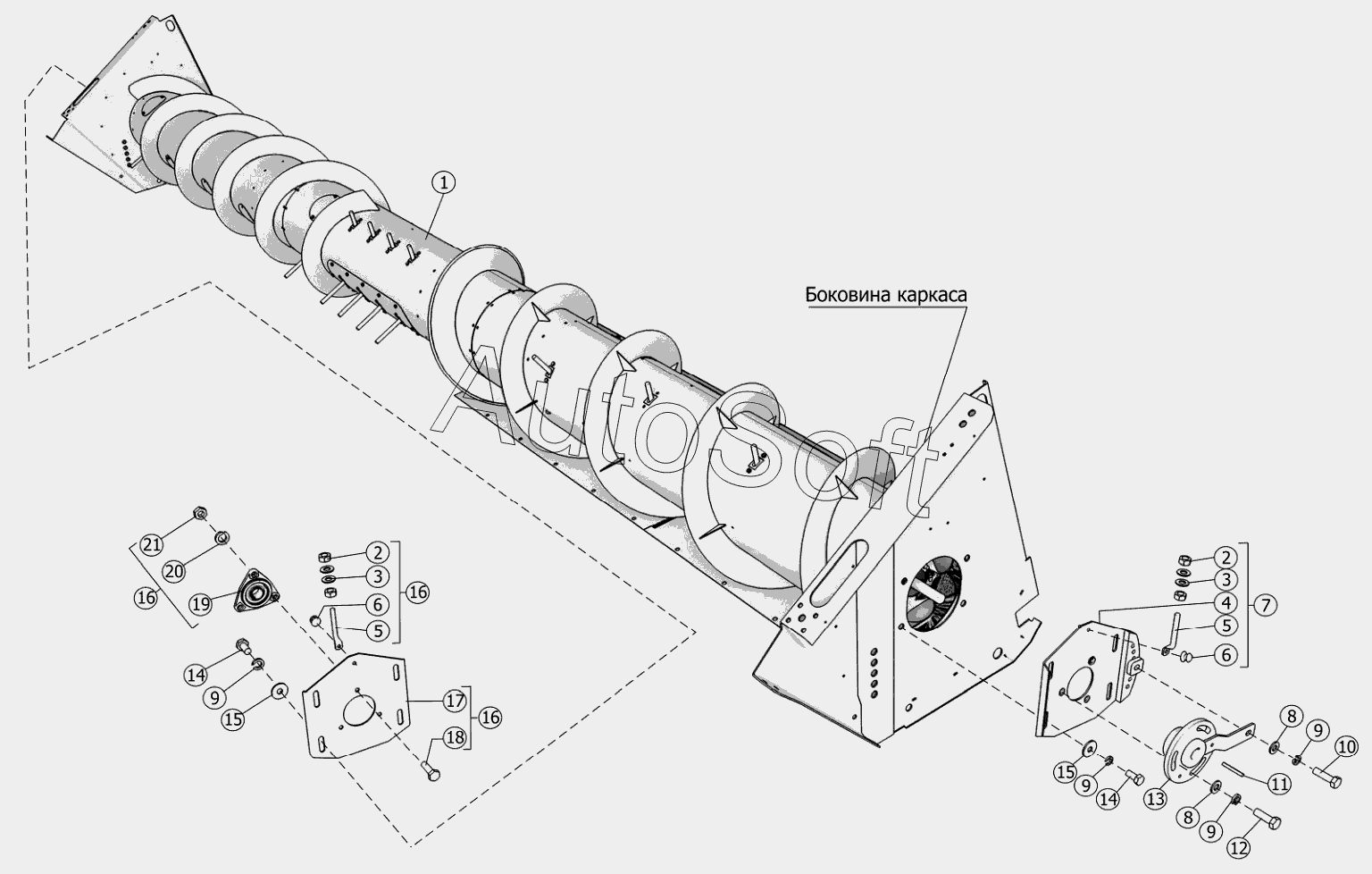

Каталог запасных частей к технике: Клевер ЖСУ-700 "Soyka 700" (2010). Установка шнека ЖСУ-701.01.01.000Б
11
21
20
19
18
17
16
16
16
15
15
14
14
13
12
1
10
9
9
9
9
8
8
7
6
6
5
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ж***Б | Шнек | |
| 2 | Г***9 | Гайка М12-6H.6.019 | |
| 3 | Ш***9 | Шайба C.12х2.01.019 | |
| 4 | Ж***0 | Плита | |
| 5 | 3***4 | Болт | |
| 6 | З***6 | Заклёпка 8х18.01.10кп.016 | |
| 7 | Ж***0 | Плита | |
| 8 | Ш***9 | Шайба C.12.01.019 | |
| 9 | Ш***9 | Шайба 12T.65Г.019 | |
| 10 | Б***9 | Болт М12-6gx40.88.019 | |
| 11 | Ш***6 | Шпонка 2-8x7x56 | |
| 12 | Б***9 | Болт М12-6gx35.88.019 | |
| 13 | Ж***0 | Рукоятка | |
| 14 | Б***9 | Болт М12-6gx25.88.019 | |
| 15 | Ш***9 | Шайба 12.01.019 | |
| 16 | 0***0 | Плита | |
| 17 | 0***1 | Плита | |
| 18 | Б***9 | Болт М10-6gx35.88.019 | |
| 19 | Н***0 | Опора | |
| 20 | Ш***9 | Шайба 10T.65Г.019 | |
| 21 | Г***9 | Гайка М10-6H.6.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
