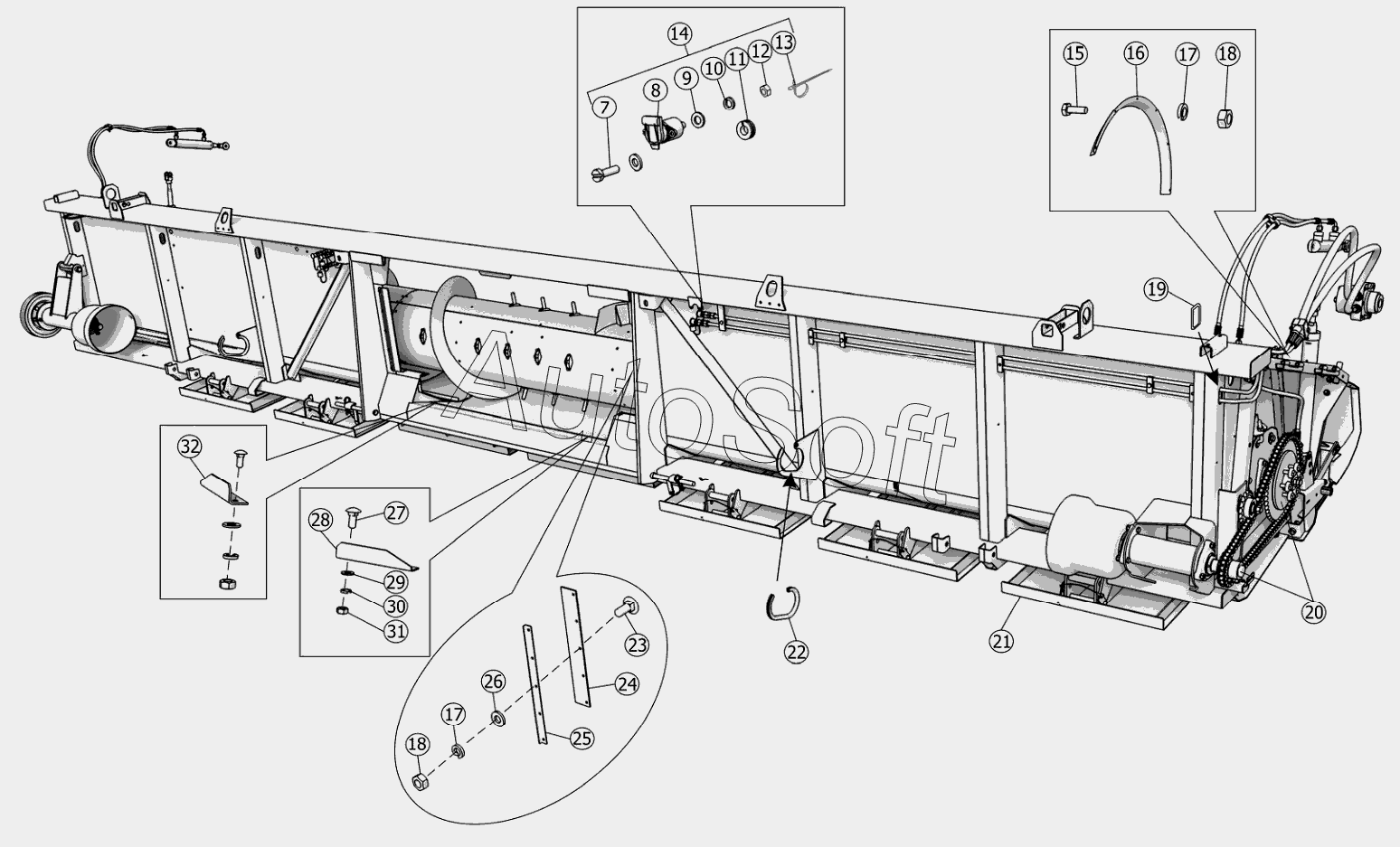

Каталог запасных частей к технике: Клевер ЖСУ-700 "Soyka 700" (2010). Корпус ЖРН-701.01.00.000Б
17
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ж***В | Каркас | |
| 2 | Ж***Б | Установка шнека | |
| 3 | 0***2 | Гидрооборудование жатки | |
| 4 | Ж***Б | Привод режущего аппарата | |
| 5 | Ж***1 | Аппарат режущий | |
| 6 | Ж***Б | Установка опор подвижных | |
| 7 | В***9 | Винт В.M5-6gx20.48.019 | |
| 8 | С***0 | Розетка | |
| 9 | Ш***9 | Шайба С5х1,4.01.019 | |
| 10 | Ш***9 | Шайба 5Т.65Г. 019 | |
| 11 | 5***0 | Втулка | |
| 12 | Г***9 | Гайка М5-6Н.6.019 | |
| 13 | Р***5 | Хомут | |
| 14 | 0***2 | Монтаж жгутов жатки | |
| 15 | Б***9 | Болт М6-6gx16.88.019 | |
| 16 | Ж***1 | Фланец опорный | |
| 17 | Ш***9 | Шайба 6T.65Г.019 | |
| 18 | Г***9 | Гайка М6-6H.6.019 | |
| 19 | Ж***2 | Резинка | |
| 20 | Ж***А | Привод шнека | |
| 21 | Ж***А | Установка башмаков | |
| 22 | Ж***1 | Резинка | |
| 23 | Б***9 | Болт М16х16.46.019 | |
| 24 | 0***1 | Ремешок | |
| 25 | 0***6 | Уголок | |
| 26 | Ш***9 | Шайба C.6.01.019 | |
| 27 | Б***9 | Болт M8x20.46.019 | |
| 28 | 0***2 | Уголок | |
| 29 | Ш***9 | Шайба C.8.01.019 | |
| 30 | Ш***9 | Шайба 8T.65Г.019 | |
| 31 | Г***9 | Гайка М8-6H.6.019 | |
| 32 | 0***1 | Уголок |
