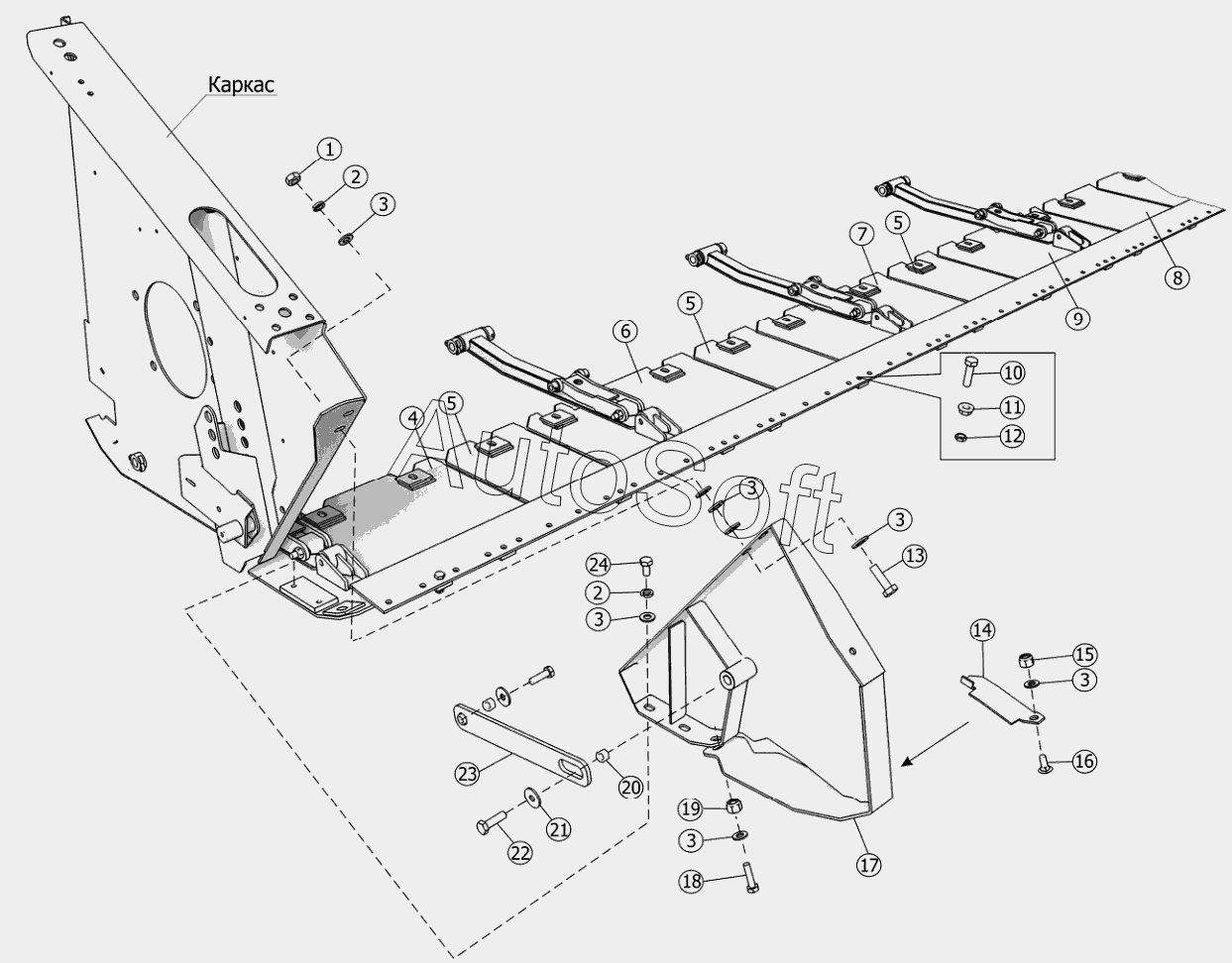

Каталог запасных частей к технике: Клевер ЖСУ-700 "Soyka 700" (2010). Установка опор подвижных ЖСУ-701.01.05.000Б. Правая сторона
34
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
2
3
3
3
3
3
3
4
5
5
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***9 | Гайка М10-6H.6.019 | |
| 2 | Ш***9 | Шайба 10T.65Г.019 | |
| 3 | Ш***9 | Шайба C.10.01.019 39 | |
| 4 | Ж***А | Опора | |
| 5 | Ж***А | Опора | |
| 6 | Ж***3 | Опора | |
| 7 | Ж***4 | Опора | |
| 8 | Ж***А | Опора | |
| 9 | Ж***2 | Опора | |
| 10 | Б***8 | Болт М10х35-8.8 | |
| 11 | Г***0 | Гайка М10 | |
| 12 | Г***6 | Гайка М10-6H.5.016 | |
| 13 | Б***9 | Болт М10-6gx35.88.019 | |
| 14 | Ж***А | Накладка | |
| 15 | Г***9 | Гайка М12-6Н.6.019 | |
| 16 | Б***9 | Болт M10x25.46.019 | |
| 17 | Ж***А | Опора делителя правая | |
| 18 | Б***9 | Болт М10-6gx40.88.019 | |
| 19 | Г***9 | Гайка М10-6Н.6.019 | |
| 20 | Ж***1 | Втулка | |
| 21 | Б***9 | Болт М10-6gx30.88.019 | |
| 22 | Ш***9 | Шайба 10.01.019 | |
| 23 | Ж***1 | Планка | |
| 24 | Б***9 | Болт М10-6gx20.88.019 | |
| 25 | Ж***А | Ось | |
| 26 | Ш***9 | Шплинт 5x32.019 | |
| 27 | Ж***Б | Рычаг | |
| 28 | Б***9 | Болт М12-6gx80.109.40Х.019 | |
| 29 | Ж***9 | Ось | |
| 30 | Ш***9 | Шплинт 8x50.019 | |
| 31 | Ж***0 | Рычаг | |
| 32 | Ж***Б | Ось | |
| 33 | М***р | Масленка 1.2.Ц6.хр | |
| 34 | 2***U | Втулка 2015 KU | |
| 35 | Ж***Г | Рычаг | |
| 36 | Ж***2 | Шайба | |
| 37 | К***0 | Кольцо А20 | |
| 38 | Ж***А | Рычаг | |
| 39 | Ж***А | Ось | |
| 40 | Ж***В | Опора | |
| 41 | Ж***А | Опора | |
| 42 | Ж***1 | Опора | |
| 43 | Ж***А | Опора | |
| 44 | Ж***А | Опора |
