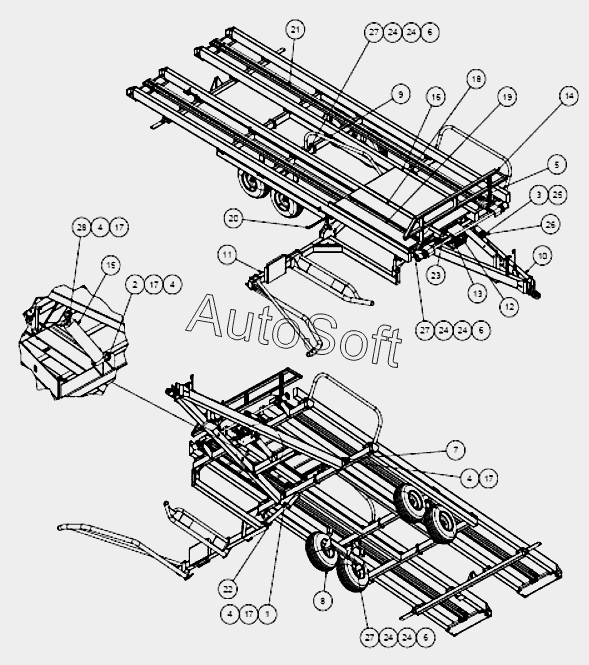

Каталог запасных частей к технике: Клевер ТПР-10 (2010). Чертеж сборки тележки – 815604
1
2
3
4
4
4
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
23
24
24
24
24
24
24
25
26
27
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Штифт 1.25 диаметр x 6.75 длина | |
| 2 | 1***8 | Штифт 1.25 диаметр x 7.13 длина | |
| 3 | 8***6 | 5/16x1 Болт | |
| 4 | 8***3 | Гайка | |
| 5 | 8***3 | С2080Н КОННЕКТОР LINK HD | |
| 6 | 8***3 | ШЕСТИГР. ГАЙКА 0.500 NC GRC PL | |
| 7 | 8***9 | Штифт 1.25 диаметр x 3.75 длина | |
| 8 | 8***5 | Узел из сдвоенных мостов | |
| 9 | 8***9 | Дивертор рулона | |
| 10 | 8***9 | Узел прицепного устройства | |
| 11 | 8***9 | Узел поднимающей руки, правый | |
| 12 | 8***6 | Узел трубопровода | |
| 13 | 8***9 | Крышка гидропоровода | |
| 14 | 8***0 | Узел толкателя | |
| 15 | 8***3 | Цилиндр 4.0 x 12.0 | |
| 16 | 8***5 | Сварная платформа | |
| 17 | 8***1 | ШЕСТИГРАННИК 0.375NC X 2.50 GR5PL | |
| 18 | 8***2 | Сварная платформа | |
| 19 | 8***7 | Сварная платформа | |
| 20 | 8***9 | Сварная цепочка безопасности | |
| 21 | 8***7 | Цепь, длина с дюймах 624 | |
| 22 | 8***9 | Цилиндр 3.0 x 16.0 Inl с фитингами | |
| 23 | 8***7 | U-образный болт 3/8dm диаметр, For 6dm W, 4.625dm L | |
| 24 | 8***8 | 1/2 S.A.E. Шайба | |
| 25 | 8***1 | ШЕСТИГР. ГАЙКА 0.313 NC GRB PL | |
| 26 | 9***7 | Держатель | |
| 27 | 9***4 | ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL | |
| 28 | Е***0 | ОСЬ ПОДЪЕМНОГО ЦИЛИНДРА 1.25 ДИАМ. C1045CR |
