Каталог запасных частей к технике: Клевер ППР-150 "Pelikan Max" (2010). Установка вала приводного ППР-150.01.05.000А
1
1
2
2
2
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28

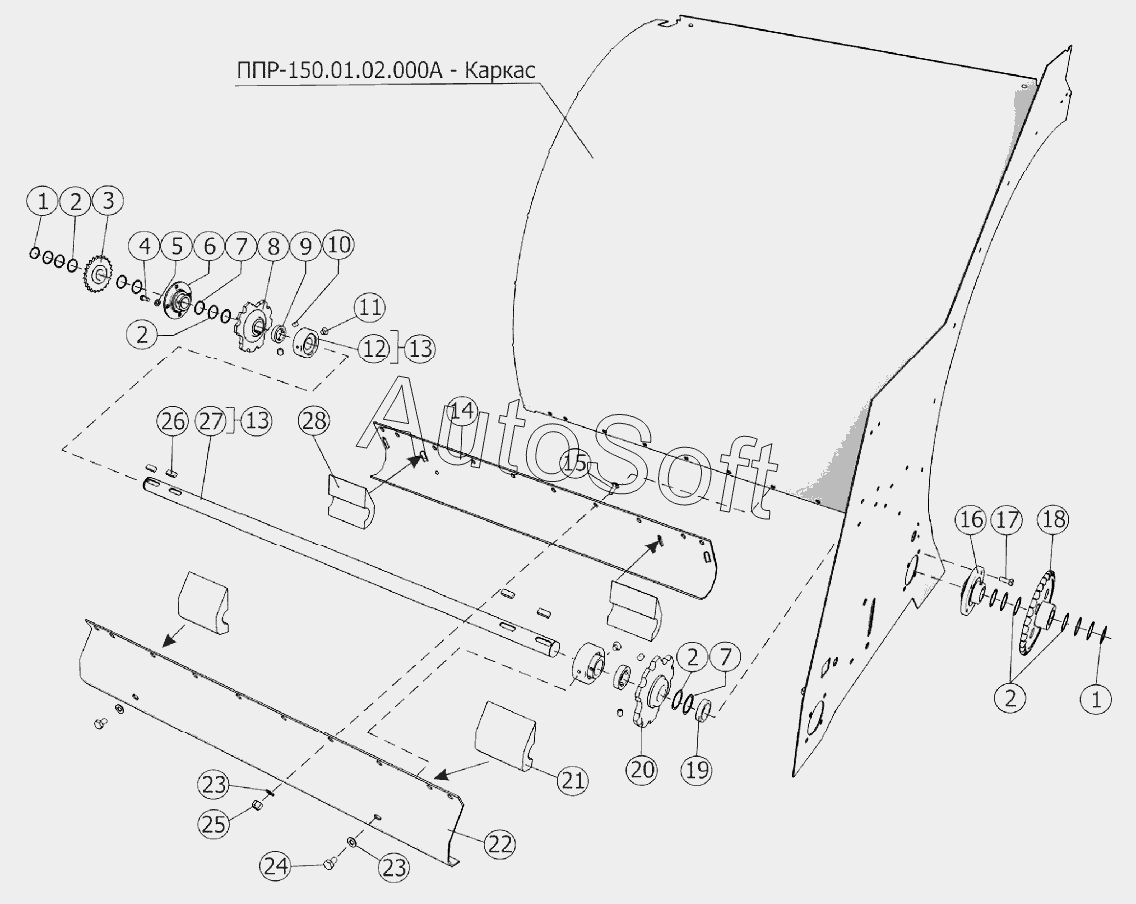

ППР-150.01.02.000А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ППР-150.01.02.000А | П***А | Рама камеры передней | |
| 1 | К***5 | Кольцо C45 | |
| 2 | П***5 | Шайба | |
| 3 | П***0 | Звездочка | |
| 4 | Б***9 | Болт М12-6gx25.88.35.019 | |
| 5 | Ш***9 | Шайба C.12.01.019 | |
| 6 | P***M | Опора PF 45 FM | |
| 7 | П***1 | Шайба | |
| 8 | П***А | Звездочка | |
| 9 | П***8 | Втулка | |
| 10 | В***1 | Винт М10-6gx12.14Н.01 | |
| 11 | В***9 | Винт B2.M10-6gх12.48.019 | |
| 12 | П***А | Опора | |
| 13 | П***А | Вал | |
| 14 | П***0 | Кожух | |
| 15 | Б***9 | Болт M10x30.46.019 | |
| 16 | П***0 | Опора | |
| 17 | Б***9 | Болт М12-6gx30.88.019 | |
| 18 | П***А | Звездочка | |
| 19 | П***9 | Втулка | |
| 20 | П***А | Звездочка | |
| 21 | П***А | Вставка | |
| 22 | П***0 | Кожух | |
| 23 | Ш***9 | Шайба C.10.01.019 | |
| 24 | Б***9 | Болт М10-6gx16.88.019 | |
| 25 | Г***9 | Гайка М10-6Н.6.019 | |
| 26 | Ш***6 | Шпонка 2-14x9x36 | |
| 27 | П***А | Вал | |
| 28 | П***А | Вставка |
