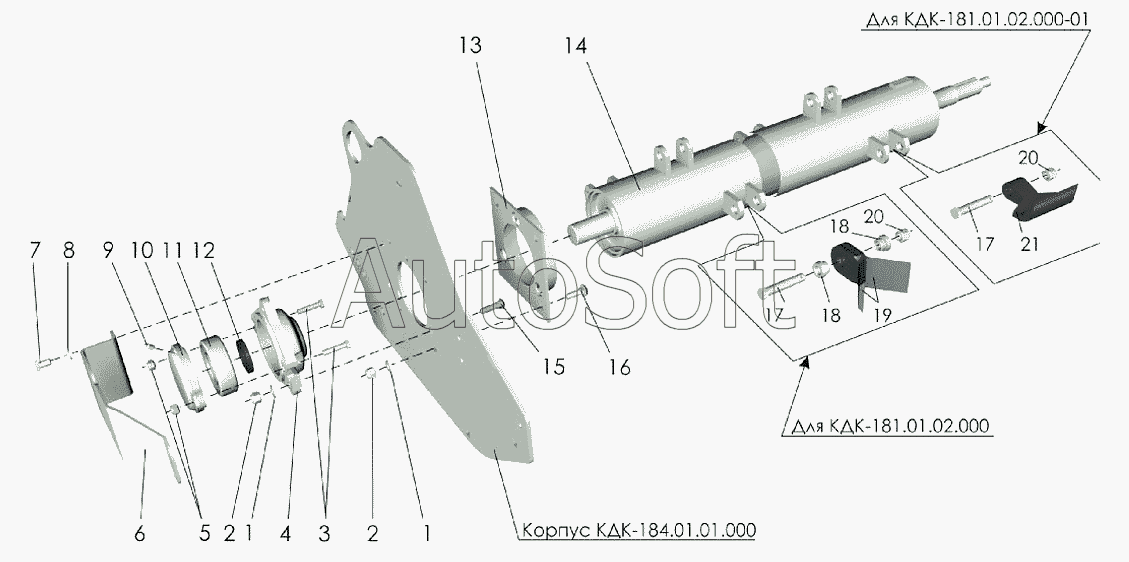

Каталог запасных частей к технике: Клевер КДК-184 "Cheege" (2007). Ротор (левая опора и ножи)
13
КДК-181.01.02.000-01
КДК-181.01.02.000
КДК-184.01.01.000
21
20
20
19
18
18
17
17
16
15
14
1
1
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КДК-181.01.02.000 | К***0 | Ротор | |
| КДК-181.01.02.000-01 | К***1 | Ротор | |
| КДК-184.01.01.000 | К***0 | Корпус | |
| 1 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 2 | [***] | Гайка М12-6Н ТУ23.4617472.08-92 | |
| 3 | [***] | Болт М10-6gх45.88.35.019 ГОСТ7798-70 | |
| 4 | Н***4 | Корпус подшипника ОСТ23.2.419-82 | |
| 5 | [***] | Гайка М10-6Н ТУ23.4617472.08-92 | |
| 6 | К***7 | Защита | |
| 7 | [***] | Болт М12-6gх2088.35.019 ГОСТ7798-70 | |
| 8 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 9 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 10 | Н***А | Крышка подшипника | |
| 11 | 1***9 | Подшипник ГОСТ8545-75 | |
| 12 | [***] | Манжета I-45х65-3 ГОСТ8752-79 | |
| 13 | К***А | Кожух | |
| 14 | К***А | Вал ротора | |
| 15 | [***] | Болт М12х45.58.019 ГОСТ7802-81 | |
| 16 | [***] | Болт М12х40.58.019 ГОСТ7802-81 | |
| 17 | [***] | Болт М16-6gх90.109.40Х.016 ГОСТ7817-80 | |
| 18 | К***9 | Втулка | |
| 19 | C***0 | Нож универсальный | |
| 20 | [***] | Гайка М16-6Н ТУ23.4617472.08-92 | |
| 21 | M***5 | Нож молотковый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
