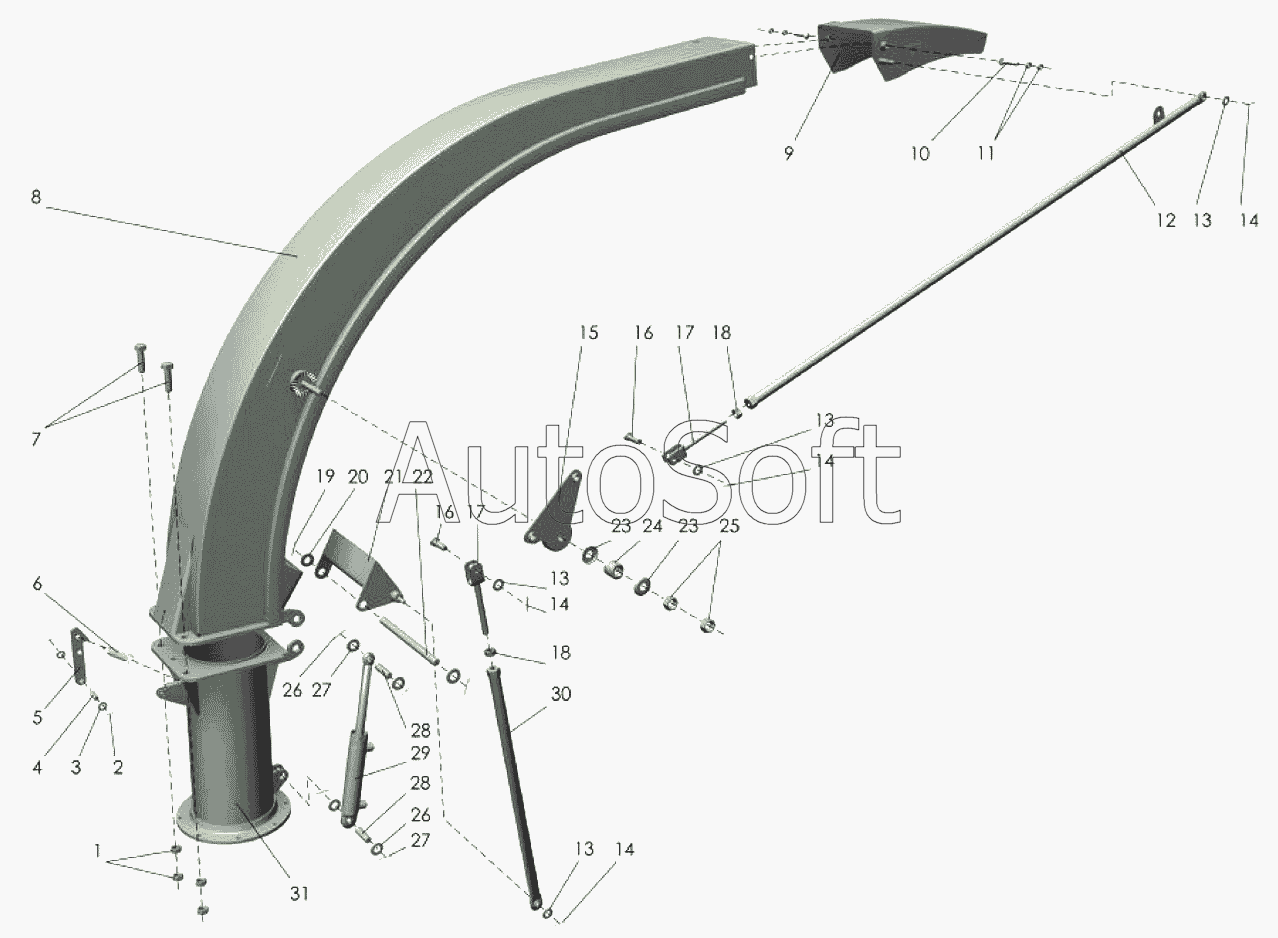

Каталог запасных частей к технике: Клевер КСД-2,0 "Sterh" (2007). Силосопровод
16
16
31
30
29
28
28
27
27
26
26
25
24
23
23
22
21
20
19
18
18
17
17
1
15
14
14
14
14
13
13
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М16-6Н.04.019 ГОСТ5915-70 | |
| 2 | [***] | Шплинт 3,2х20.019 ГОСТ397-79 | |
| 3 | [***] | Шайба 12.01.019 ГОСТ11371-78 | |
| 4 | [***] | Ось 2-12h11х40Ст35-Б-5-Н ГОСТ9650-80 | |
| 5 | К***4 | Крючок | |
| 6 | К***А | Пружина | |
| 7 | [***] | Болт М16-6gх55.88.35.019 ГОСТ7798-70 | |
| 8 | К***В | Трубопровод | |
| 9 | К***Б | Козырек | |
| 10 | [***] | Болт М10х55.46.019 ГОСТ7802-81 | |
| 11 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 12 | К***Г | Тяга | |
| 13 | [***] | Шайба 12.01.019 ГОСТ11371-78 | |
| 14 | [***] | Шплинт 3,2х25.019 ГОСТ397-79 | |
| 15 | К***В | Рычаг | |
| 16 | К***Б | Ось | |
| 17 | К***0 | Тяга | |
| 18 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 19 | [***] | Шплинт 4,0х50.019 ГОСТ397-79 | |
| 20 | [***] | Шайба 20.01.019 ГОСТ11371-78 | |
| 21 | К***В | Кронштейн | |
| 22 | К***3 | Ось | |
| 23 | К***1 | Чашка | |
| 24 | Р***4 | Пружина | |
| 25 | [***] | Гайка М14-6Н.6.019 ГОСТ5915-70 | |
| 26 | [***] | Шплинт 4,0х50.019 ГОСТ397-79 | |
| 27 | [***] | Шайба 20.01.019 ГОСТ11371-78 | |
| 28 | К***7 | Ось | |
| 29 | Г***2 | Гидроцилиндр ТУ-23.120-86 | |
| 30 | К***1 | Тяга | |
| 31 | К***А | Опора |
