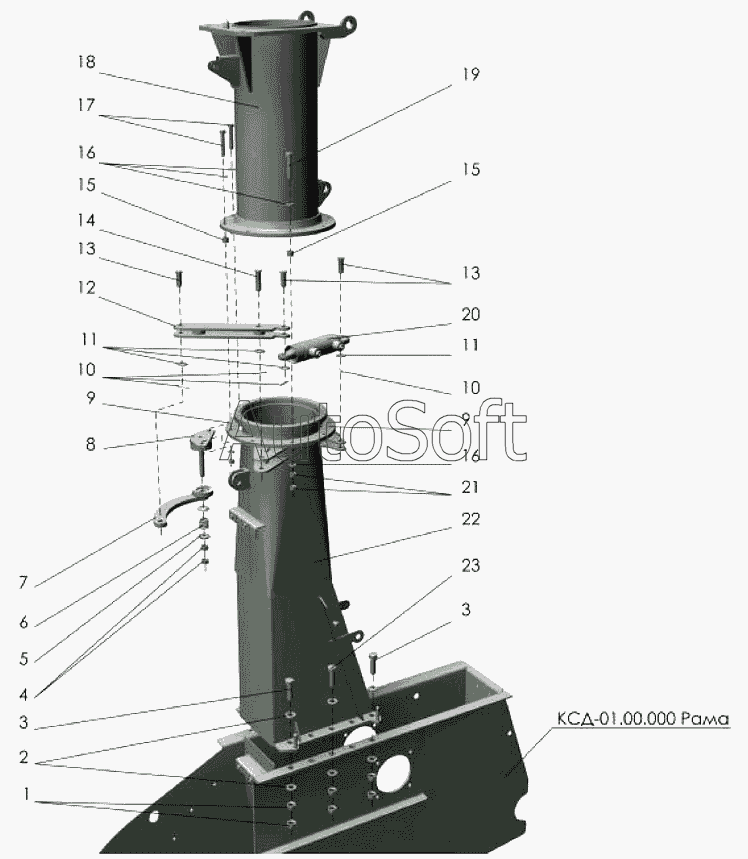

Каталог запасных частей к технике: Клевер КСД-2,0 "Sterh" (2007). Основание силосопровода
12
23
22
21
20
19
18
17
16
16
15
15
14
13
13
1
11
11
10
10
9
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 2 | [***] | Шайба 12.01.019 ГОСТ11371-78 | |
| 3 | [***] | Болт М12-6gх50.88.35.019 ГОСТ7798-70 | |
| 4 | [***] | Гайка М14-6Н.6.019 ГОСТ5915-70 | |
| 5 | К***1 | Чашка | |
| 6 | Р***4 | Пружина | |
| 7 | К***0 | Рычаг | |
| 8 | К***А | Ось в сборе | |
| 9 | К***2 | Диск | |
| 10 | [***] | Шплинт 4х40 ГОСТ397-79 | |
| 11 | К***1 | Шайба | |
| 12 | К***0 | Рычаг | |
| 13 | К***3 | Ось | |
| 14 | К***4 | Ось | |
| 15 | К***1 | Втулка | |
| 16 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 17 | [***] | Болт М10-6gх65.88.35.019 ГОСТ7798-70 | |
| 18 | К***А | Опора | |
| 19 | [***] | Болт М10-6gх55.88.35.019 ГОСТ7798-70 | |
| 20 | Г***9 | Гидроцилиндр | |
| 21 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 22 | К***0 | Тумба в сборе | |
| 23 | [***] | Болт М12-6gх45.88.35.019 ГОСТ7798-70 |
