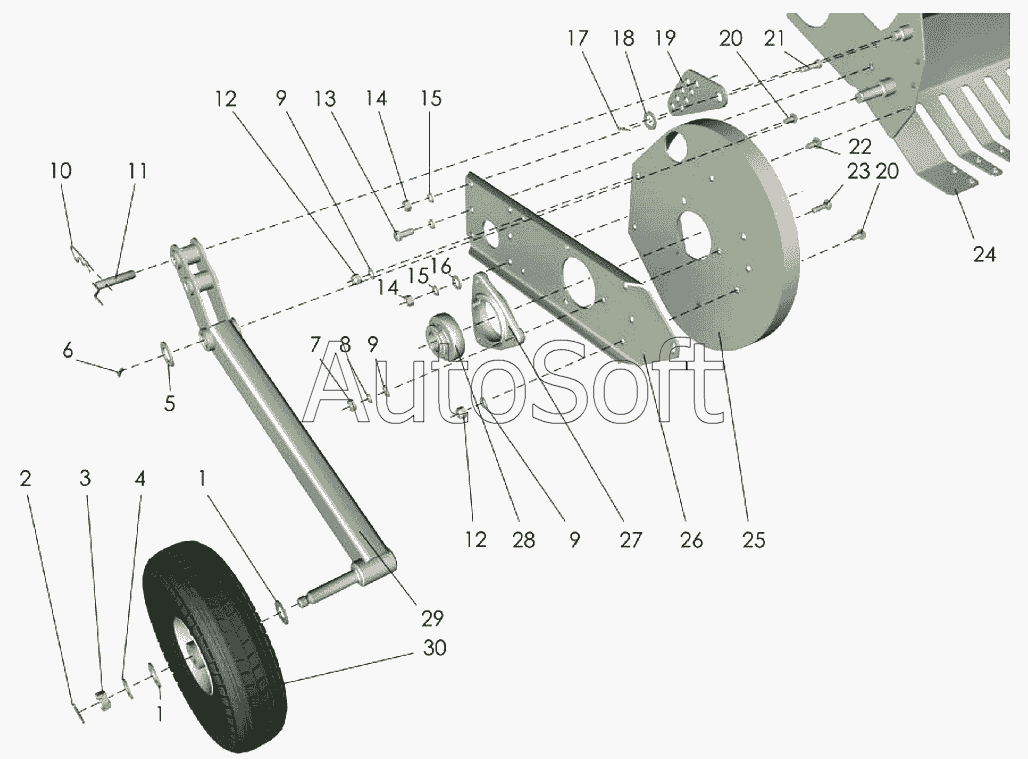

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan" (2007). Боковина правая и колесо
16
30
29
28
27
26
25
24
23
22
21
20
20
19
18
17
1
1
15
15
14
14
13
12
12
11
10
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шайба С20.01.019 ГОСТ11371-78 | |
| 2 | [***] | Шплинт 4х25.019 ГОСТ397-79 | |
| 3 | [***] | Гайка М16-6Н.04.019 ГОСТ5919-73 | |
| 4 | [***] | Шайба С16.01.019 ГОСТ11371-78 | |
| 5 | [***] | Шайба С24.01.019 ГОСТ11371-78 | |
| 6 | [***] | Шплинт 5х32.019 ГОСТ397-79 | |
| 7 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 8 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 9 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 10 | 2***9 | Шплинт пружинный ОСТ23.2.2-79 | |
| 11 | П***0 | Штырь | |
| 12 | [***] | Гайка М10-6Н ТУ23.4617472.08-92 | |
| 13 | [***] | Болт М12-6gх30.88.35.019 ГОСТ7798-70 | |
| 14 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 15 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 16 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 17 | [***] | Шплинт 4х28.019 ГОСТ397-79 | |
| 18 | [***] | Шайба С20.01.019 ГОСТ11371-78 | |
| 19 | П***А | Кронштейн | |
| 20 | [***] | Болт М10х30.46.019 ГОСТ7802-81 | |
| 21 | [***] | Болт М12-6gх50.88.35.019 ГОСТ7798-70 | |
| 22 | [***] | Болт М12х30.46.019 ГОСТ7802-81 | |
| 23 | [***] | Болт М10х40.46.019 ГОСТ7802-81 | |
| 24 | П***0 | Каркас | |
| 25 | П***0 | Дорожка беговая | |
| 26 | П***5 | Швеллер | |
| 27 | Н***5 | Корпус подшипника | |
| 28 | 1***7 | Подшипник | |
| 29 | П***0 | Балка | |
| 30 | W***4 | Колесо |
