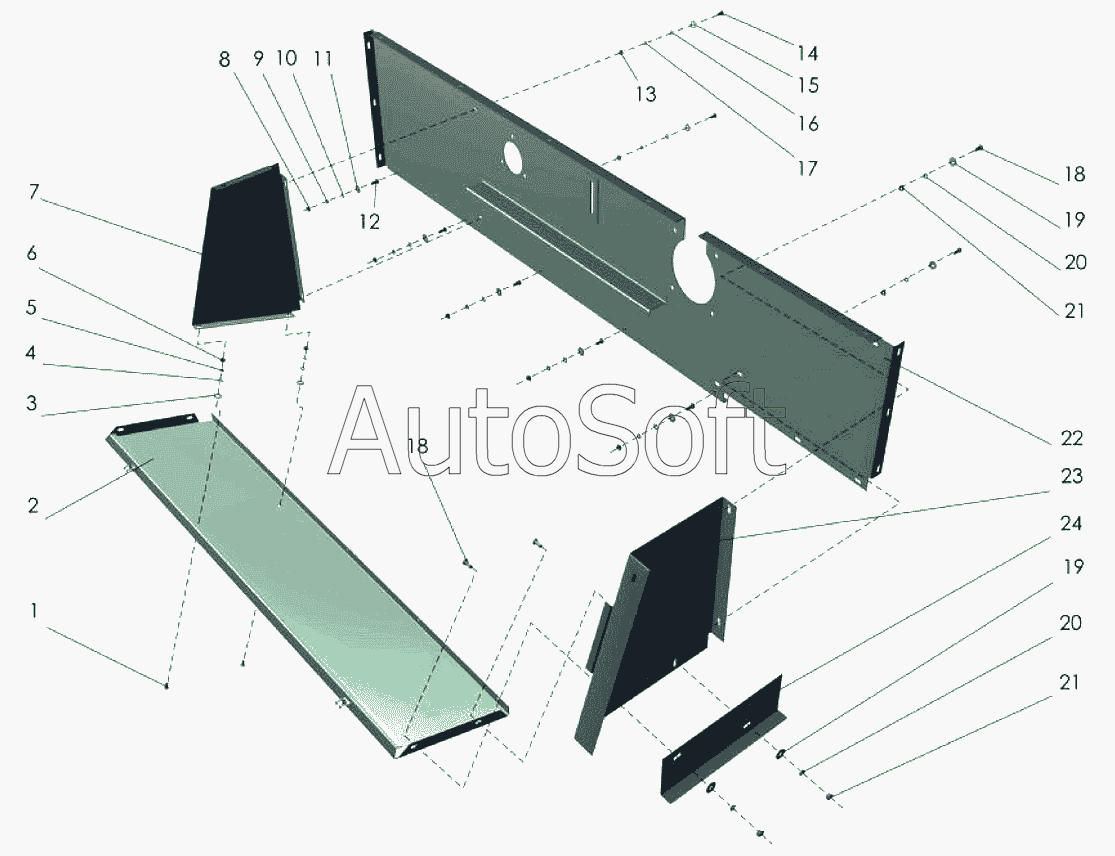

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Корпус граблин
13
24
23
22
21
21
20
20
19
19
18
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М8х20.46.019 ГОСТ7802-81 | |
| 2 | П***0 | Днище | |
| 3 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 4 | [***] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 5 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 6 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 7 | П***1 | Перегородка | |
| 8 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 9 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 10 | [***] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 11 | [***] | Шайба С8х2.01.019 ГОСТ6958-78 | |
| 12 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 13 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 14 | [***] | Болт М8х20.46.019 ГОСТ7802-81 | |
| 15 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 16 | [***] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 17 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 18 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 19 | [***] | Шайба С8х2.01.019 ГОСТ6958-78 | |
| 20 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 21 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 22 | П***0 | Боковина | |
| 23 | П***0 | Боковина | |
| 24 | П***5 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
