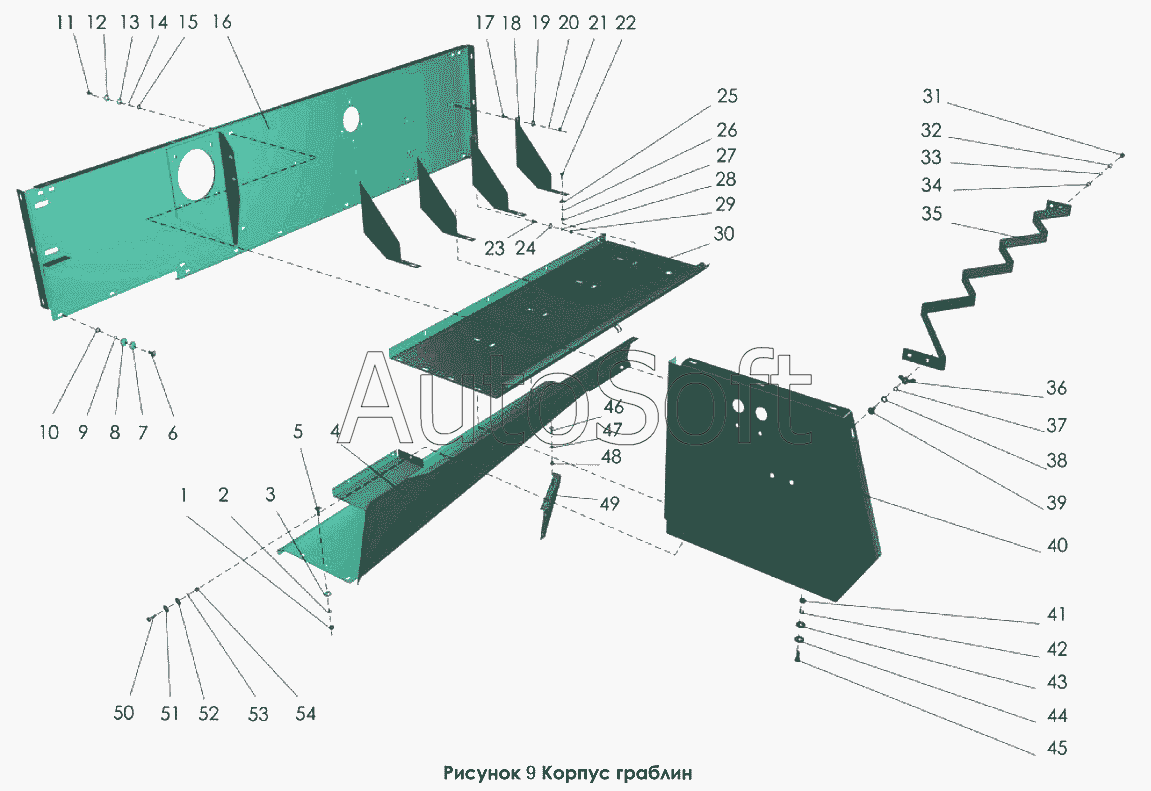

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Корпус граблин
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 2 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 3 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 4 | П***0 | Днище | |
| 5 | [***] | Болт М10х25.46.019 ГОСТ7802-81 | |
| 6 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 7 | [***] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 8 | [***] | Шайба С8х2.01.019 ГОСТ6958-78 | |
| 9 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 10 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 11 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 12 | [***] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 13 | [***] | Шайба С8х2.01.019 ГОСТ6958-78 | |
| 14 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 15 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 16 | П***0 | Боковина | |
| 17 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 18 | П***1 | Кронштейн | |
| 19 | [***] | Шайба С8х2.01.019 ГОСТ6958-78 | |
| 20 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 21 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 22 | [***] | Болт М8х20.46.019 ГОСТ7802-81 | |
| 23 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 24 | [***] | Шайба С8х2.01.019 ГОСТ6958-78 | |
| 25 | [***] | Шайба С12х3.01.019 ГОСТ6958-78 | |
| 26 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 27 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 28 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 29 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 30 | П***0 | Днище | |
| 31 | [***] | Болт М8х20.46.019 ГОСТ7802-81 | |
| 32 | [***] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 33 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 34 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 35 | П***9 | Жесткость | |
| 36 | [***] | Гайка М8-6Н.6.019 ГОСТ3032-76 | |
| 37 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 38 | [***] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 39 | [***] | Болт М8х20.46.019 ГОСТ7802-81 | |
| 40 | П***3 | Боковина | |
| 41 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 42 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 43 | [***] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 44 | [***] | Шайба С8х2.01.019 ГОСТ6958-78 | |
| 45 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 46 | [***] | Болт М10х25.46.019 ГОСТ7802-81 | |
| 47 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 48 | [***] | Гайка М10-6Н ТУ23.4617472.08 | |
| 49 | П***7 | Жесткость | |
| 50 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 51 | [***] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 52 | [***] | Шайба С8х2.01.019 ГОСТ6958-78 | |
| 53 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 54 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
