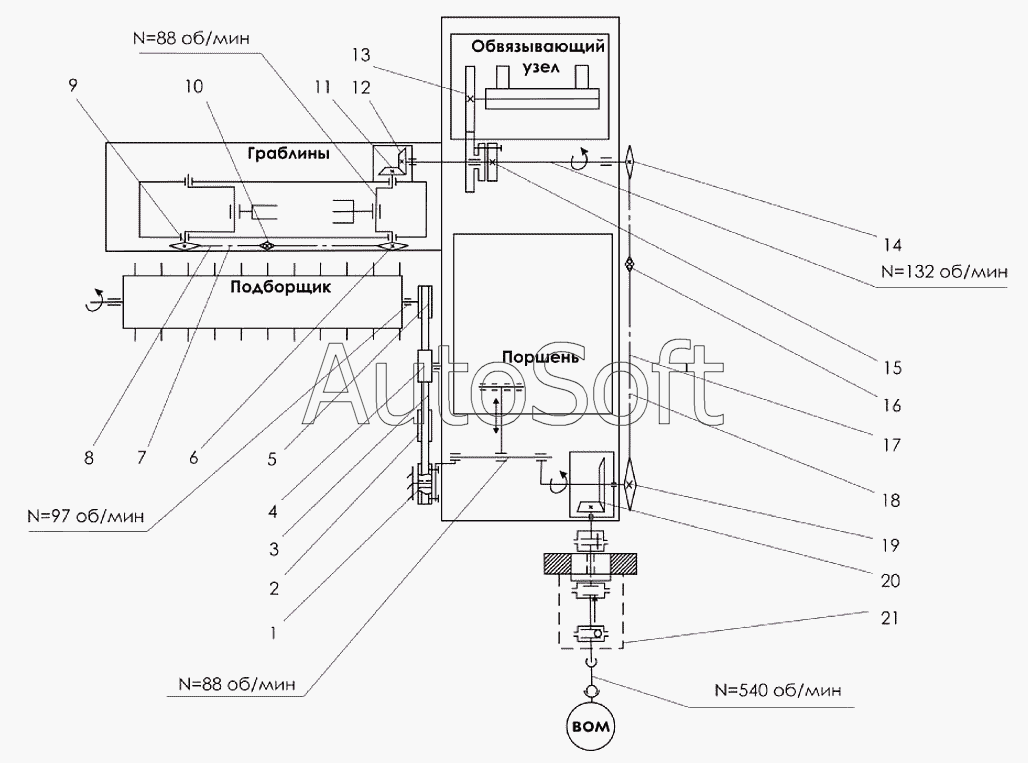

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Кинематическая схема
12
21
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***1 | Шкив | |
| 2 | П***2 | Шкив | |
| 3 | С***N | Ремень (L=2815) | |
| 4 | П***3 | Шкив | |
| 5 | П***1 | Шкив | |
| 6 | П***0 | Звездочка | |
| 7 | С***1 | Звено | |
| 8 | [***] | Цепь ПР-19,05-31,8 ГОСТ13568-97 (n=110зв.) | |
| 9 | П***0 | Звездочка | |
| 10 | 5***1 | Звездочка натяжная | |
| 11 | П***9 | Колесо зубчатое | |
| 12 | П***8 | Шестерня | |
| 13 | П***0 | Шестерня (z=30) | |
| 14 | П***0 | Звездочка | |
| 15 | П***А | Шестерня (z=20) | |
| 16 | 5***1 | Звездочка натяжная | |
| 17 | [***] | Цепь ПР-19,05-31,8 ГОСТ13568-97 (n=191зв.) | |
| 18 | С***8 | Звено | |
| 19 | П***6 | Звездочка | |
| 20 | 7***R | Редуктор | |
| 21 | W***2 | Карданный вал | |
| 21 | В***7 | Карданный вал |
